滚珠丝杠传动配套螺母安装外壳结构

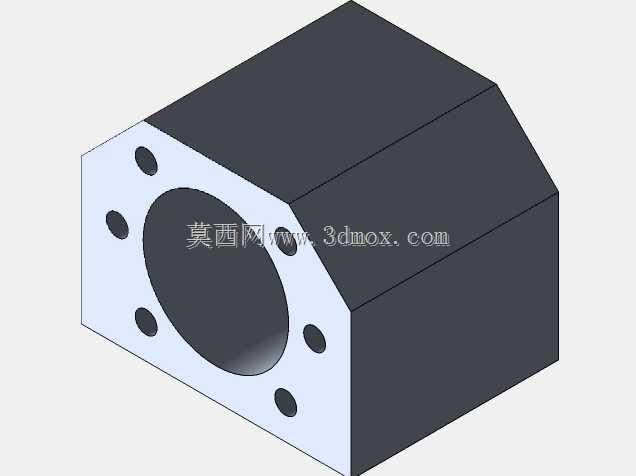

这款滚珠丝杠螺母外壳是直线传动系统中的核心配套承载部件，主要应用在各类需要高精度直线位移控制的工业设备场景中，常见于数控加工设备的进给轴传动单元、自动化生产线的直线位移模组、精密检测设备的位移调节机构、电子制造设备的工位移动平台等场景，承担着固定滚珠丝杠螺母、传递传动载荷、保障丝杠运行同轴度的关键作用。在实际设备运行过程中，滚珠丝杠承担着将旋转运动转化为直线运动的功能，而螺母外壳作为螺母与外部移动负载的连接载体，需要承受丝杠传动过程中产生的轴向推力、径向偏载以及往复运动带来的持续振动，其结构设计的合理性直接影响整套丝杠传动副的运行精度、负载能力与使用寿命。从产品功能特性来看，这款外壳采用一体化切削成型的结构设计，主体为方正的块式结构，一侧设置带均布安装孔的法兰连接面，法兰面中心预留大直径通孔用于容纳滚珠丝杠螺母本体，周围六个均匀分布的安装孔可通过螺钉实现螺母与外壳的精准定位锁紧，避免螺母在传动过程中出现周向转动或轴向窜动；外壳的其余平面设置有与外部移动滑台连接的安装基准面，可通过侧面或顶面的锁紧结构将整个外壳与移动负载刚性连接，保障传动过程中力的传递无间隙。在设计思路上，这款外壳充分考虑了滚珠丝杠安装的同轴度要求，法兰面与外壳内腔的同轴度公差控制在精密传动所需的精度范围内，避免因安装偏差导致丝杠运行时出现卡滞、磨损加剧的问题；外壳的切角结构设计既可以减少整体重量，又能避让设备内部的相邻部件，优化安装空间利用率，同时方正的外部结构便于在安装时打表找正，降低现场装配的调试难度。从安装边界来看，这款外壳适配公称直径16到32规格的滚珠丝杠螺母，整体外形尺寸适配常规标准丝杠螺母的安装空间，法兰面的安装孔位间距符合行业通用的安装尺寸规范，可直接替换同规格的常规螺母座使用，不需要对现有设备的安装接口做额外修改；外壳的壁厚经过载荷校核，能够满足常规中等负载传动场景下的强度要求，在往复高速运动的工况下也不会出现结构变形，可长期保障丝杠传动的精度稳定性，避免因外壳形变导致的传动精度下降、螺母磨损加快等问题。
