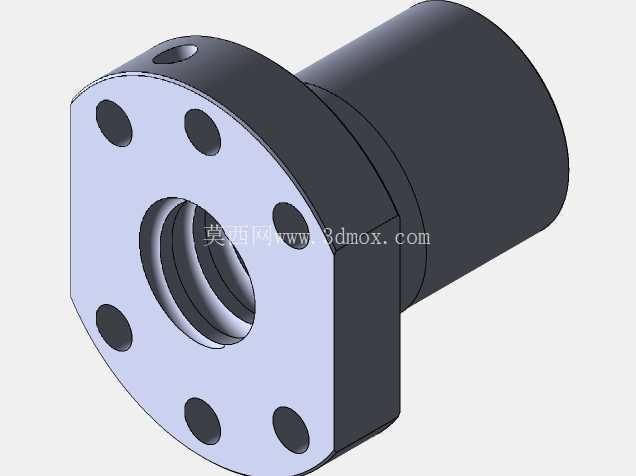

RM系列法兰型滚珠丝杠螺母结构

　　在做直线传动模组选型的时候，法兰型滚珠丝杠螺母是绕不开的核心部件，这次建模的RM12到RM25规格段的螺母，覆盖了从小型桌面自动化设备到中型输送、定位机构的常用载荷区间，做结构设计的时候不用反复切换不同安装形式的螺母模型，能省不少校核安装边界的时间。先从实际应用场景说，这类切边法兰单螺母，最常见的是用在点胶机、小型雕刻机的Z轴升降结构，还有皮带线的张紧调节工位、非标检测设备的探针进给模组里，相比圆法兰螺母，切边的结构能在有限的安装空间里减少周向占用，尤其是在多轴并排排布的模组里，相邻螺母的法兰边不会出现干涉，不用额外拉大轴间距，能压缩整个设备的横向尺寸。从功能特性上看，滚珠丝杠螺母的核心作用是把伺服电机的旋转运动转化为直线运动，相比梯形丝杠螺母，它的滚动摩擦阻力更小，传动效率能到九成以上，长时间往复运行的温升也更低，不会因为摩擦热导致丝杠伸长影响定位精度，RM系列的这个螺母内部是循环滚珠结构，配合对应导程的丝杠，能实现不同的进给速度，比如RM1205的小导程型号适合高精度定位工位，RM2510的大导程型号适合需要快速进给的移栽工位，一套模型覆盖了常用导程的外形尺寸，做方案布局的时候直接调用就能核对安装空间。

　　设计思路上，这个法兰螺母的安装孔采用了六孔均布的切边法兰结构，法兰端的六个安装孔是通孔设计，装配的时候直接从法兰侧穿内六角螺丝固定到螺母座上就行，不用在螺母座上做避让沉孔，加工螺母座的时候只需要铣出对应法兰直径的安装沉台，保证法兰端面和安装面贴合就行，降低了螺母座的加工难度。螺母本体的圆柱段是和螺母座的导向孔配合的部分，建模的时候已经留好了对应的配合公差区间，装配的时候圆柱段先导入导向孔定位，再锁法兰螺丝，能保证螺母的轴线和丝杠轴线重合，不会出现憋劲导致滚珠磨损加快的问题。

　　说下外形尺寸和安装边界，RM12到RM25的整个系列，法兰的对边尺寸、安装孔孔距、螺母本体的外径、总长度都按照实际选型样本的参数做了等比例建模，比如最小的RM12规格，法兰切边后的对边尺寸比圆法兰直径小了近8mm，在狭小安装空间里优势很明显，每个规格的安装孔位置都做了对应排布，不会出现不同规格孔位对不上的问题，螺母的内螺纹部分是按照对应丝杠的滚道尺寸做的结构示意，做干涉检查的时候能直观看到丝杠穿入后的剩余空间，避免设计的时候螺母和周边的钣金护罩、传感器支架出现碰撞。

　　实际做结构设计的时候，很多新手容易忽略螺母的最大外径和法兰厚度，导致装配的时候螺母和电机座、轴承座出现干涉，这个模型把每个规格的外形边界都做了准确还原，做3D布局的时候直接把螺母装到丝杠对应位置，就能快速核对整个传动模组的总长、安装孔位是否和设备机架匹配，不用反复查样本核对尺寸。另外这个切边法兰的结构还有个好处，就是在需要防转的工位里，切边的平面可以直接贴紧螺母座的定位面，不用额外在螺母上打防转销孔，靠法兰螺丝的锁紧力加上平面定位就能防止螺母在往复运行的时候出现跟转，尤其是在频繁正反转的高速进给工位，这种结构的可靠性比光靠螺丝锁紧的圆法兰螺母更高。建模的时候也还原了螺母端部的密封圈槽结构，实际生产中这个位置是装防尘圈的，能防止加工过程中的切屑、灰尘进入螺母内部的滚道，延长滚珠和滚道的使用寿命，做结构设计的时候可以根据使用环境选择是否加装防尘圈，模型上预留的槽位尺寸也和实际配件匹配，不用再单独修改模型。
