带S型称重传感器的工业称量料斗结构

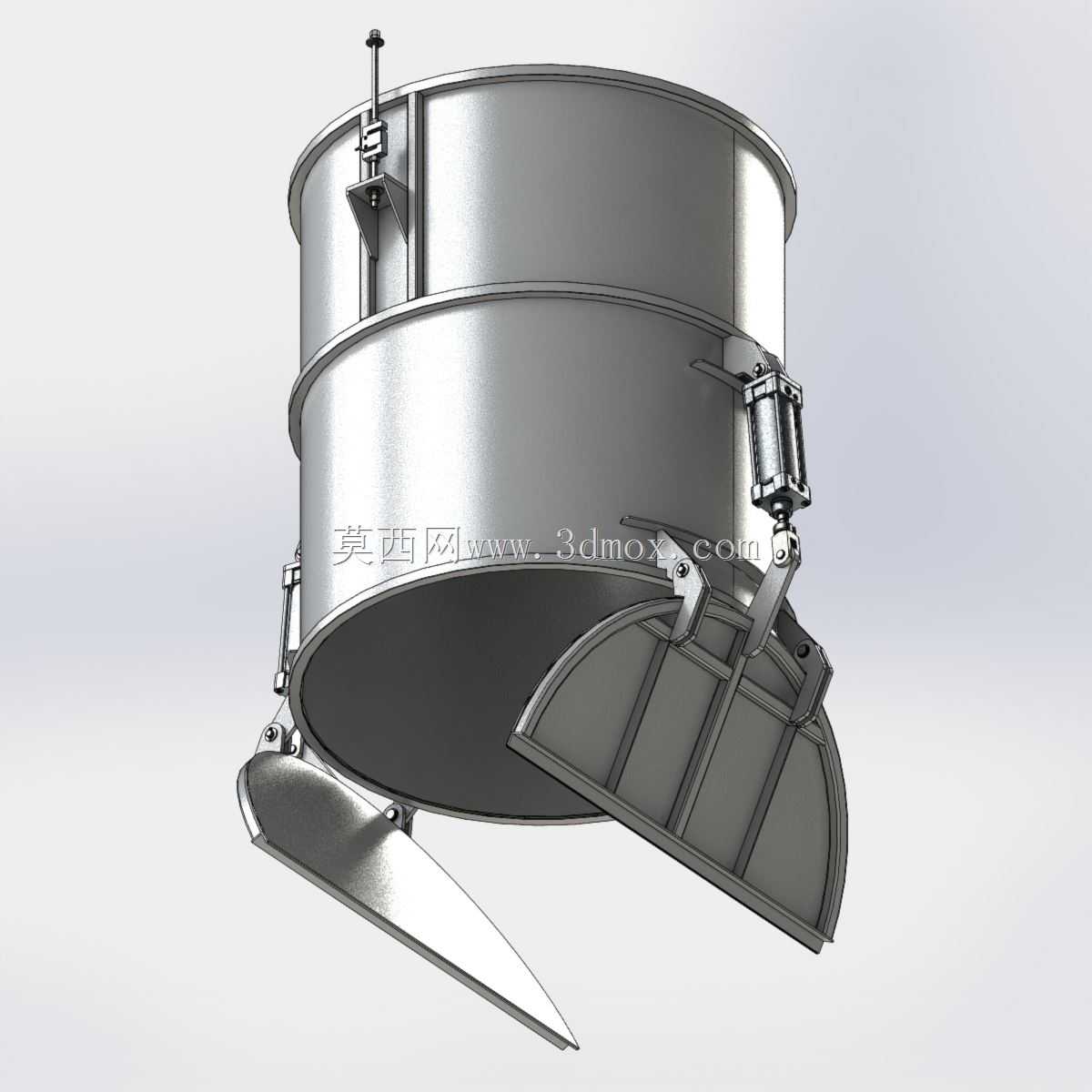

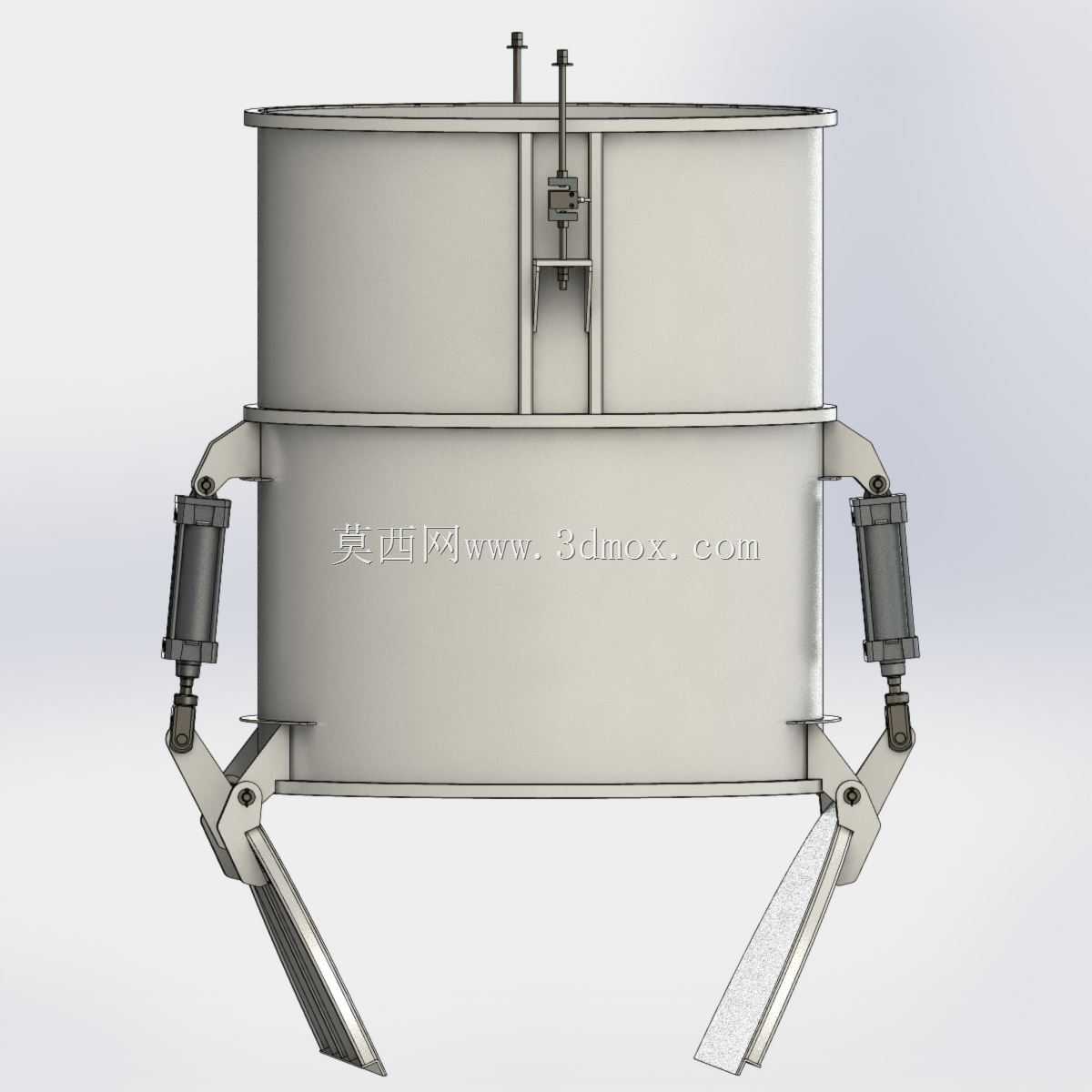

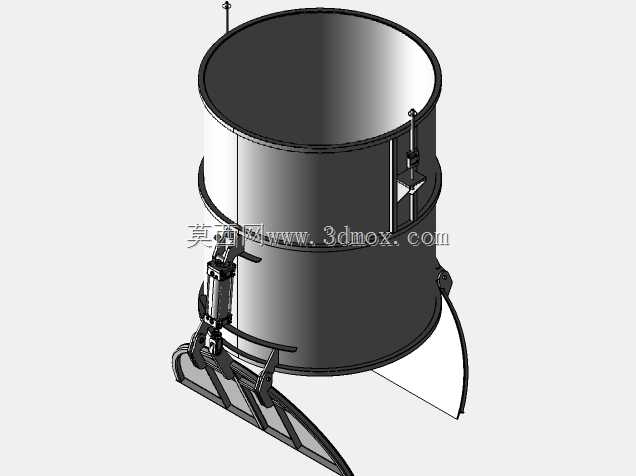

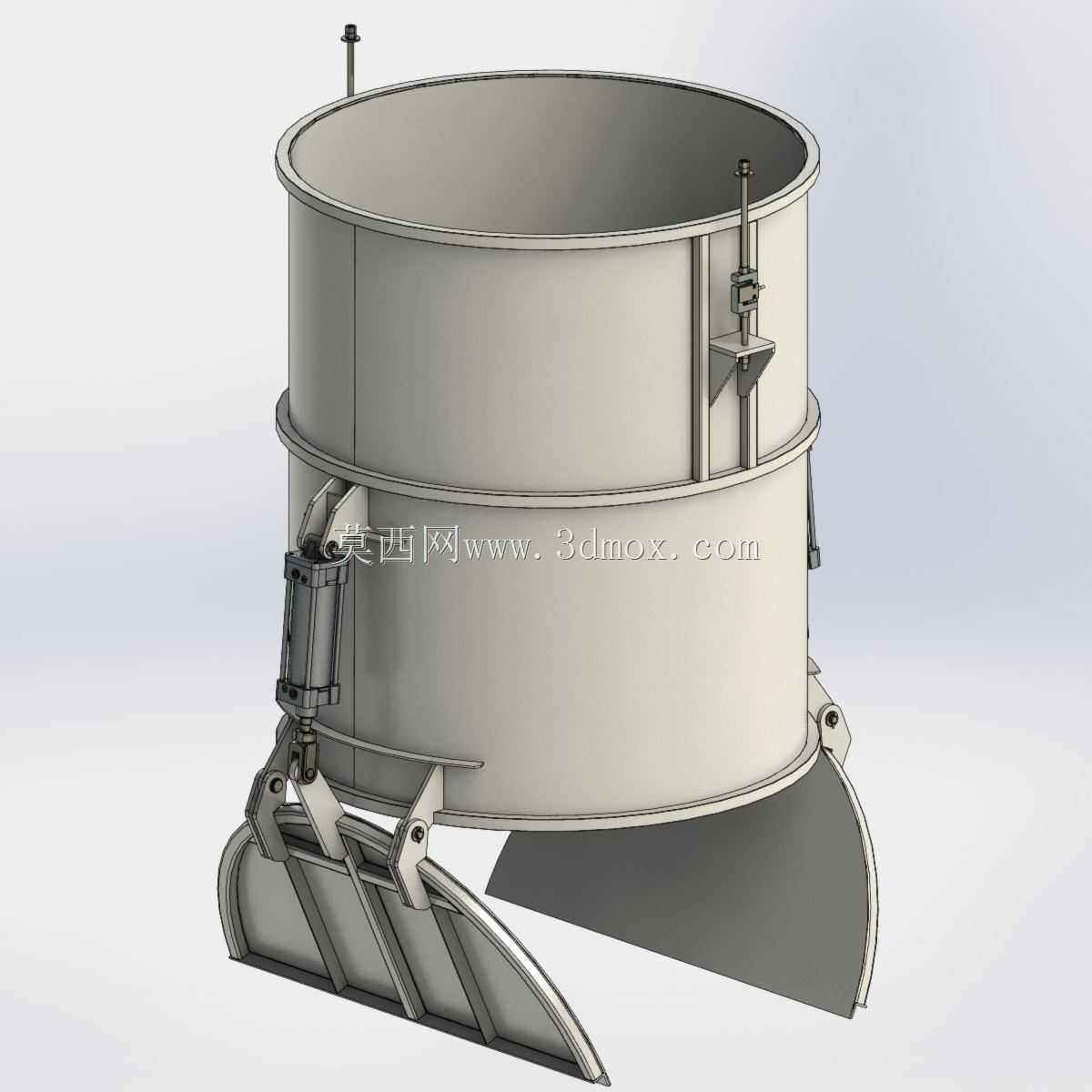

这款带S型称重传感器的称量料斗，主要应用于精细化工、食品加工、医药制剂、饲料生产等需要对散状、粉状、颗粒状物料进行精准定量配料的生产场景，是自动化配料生产线、计量投料工位的核心承载计量部件，可衔接上游储料仓的来料暂存，完成精准称重计量后向下游混合、包装、反应工序定量给料，有效解决传统人工投料计量误差大、生产效率低、物料抛洒浪费的痛点。设备整体采用立式圆柱筒体加下弧面双开门卸料的结构设计，上部直筒段可提供充足的物料暂存容积，避免来料波动导致的溢料问题，筒体外侧设置的竖向加强筋可提升薄壁筒体的结构刚性，避免满载物料时筒体发生形变影响称重精度。下部的弧面卸料门贴合筒体下沿的弧度设计，闭合时可实现完全密封，杜绝细粉状物料的漏料撒料问题，卸料门配套的气动驱动连杆机构，可实现双门同步开合，卸料时物料可沿弧面顺畅滑落无残留，避免物料挂壁导致的计量偏差。设备搭载的两个S型称重传感器对称布置在筒体下部的支撑点位，可实时采集筒体内物料的重量数据，将重量信号传输至配套的控制单元，实现物料重量的动态监测与定量投料的精准控制，计量精度可满足多数工业生产的配料公差要求。设计过程中充分考虑了现场安装的适配性，整体支撑结构采用标准化的安装点位设计，可直接对接生产线的钢架支撑平台，上部进料口可匹配常规的管道、溜槽来料接口，下部卸料口的开合行程经过优化，不会与下方的输送、混合设备发生干涉，设备整体的外部轮廓规整，无外凸的尖锐结构，可适配多数车间的紧凑安装空间，日常维护时仅需定期检查传感器连接点位与卸料门的密封件即可，运维难度较低。筒体上部设置的限位杆件可避免设备受物料冲击时发生过度位移，保护称重传感器不受侧向冲击力损坏，延长核心计量部件的使用寿命，整体结构兼顾了计量精度、结构强度与使用可靠性，可适配多种散状物料的计量暂存需求。
