旋转式碳膜电位计电子元件结构

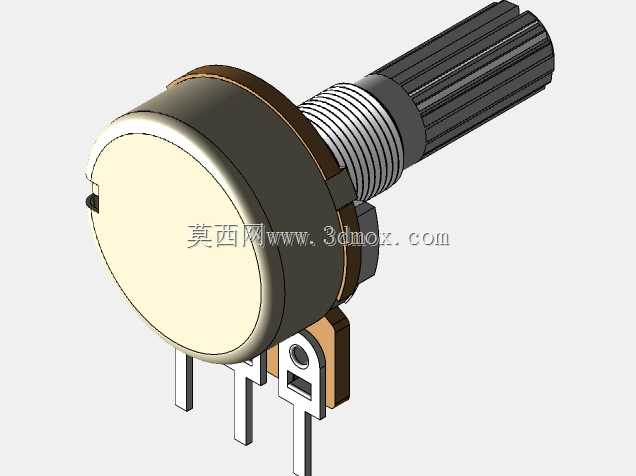

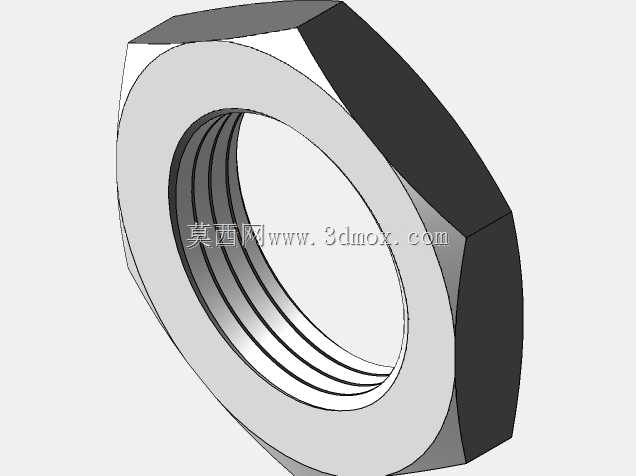

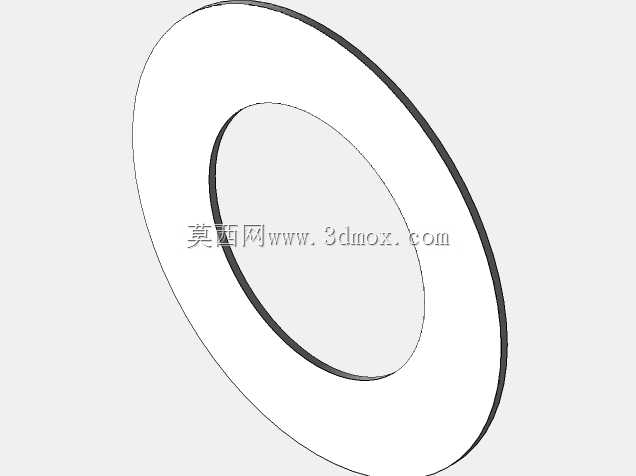

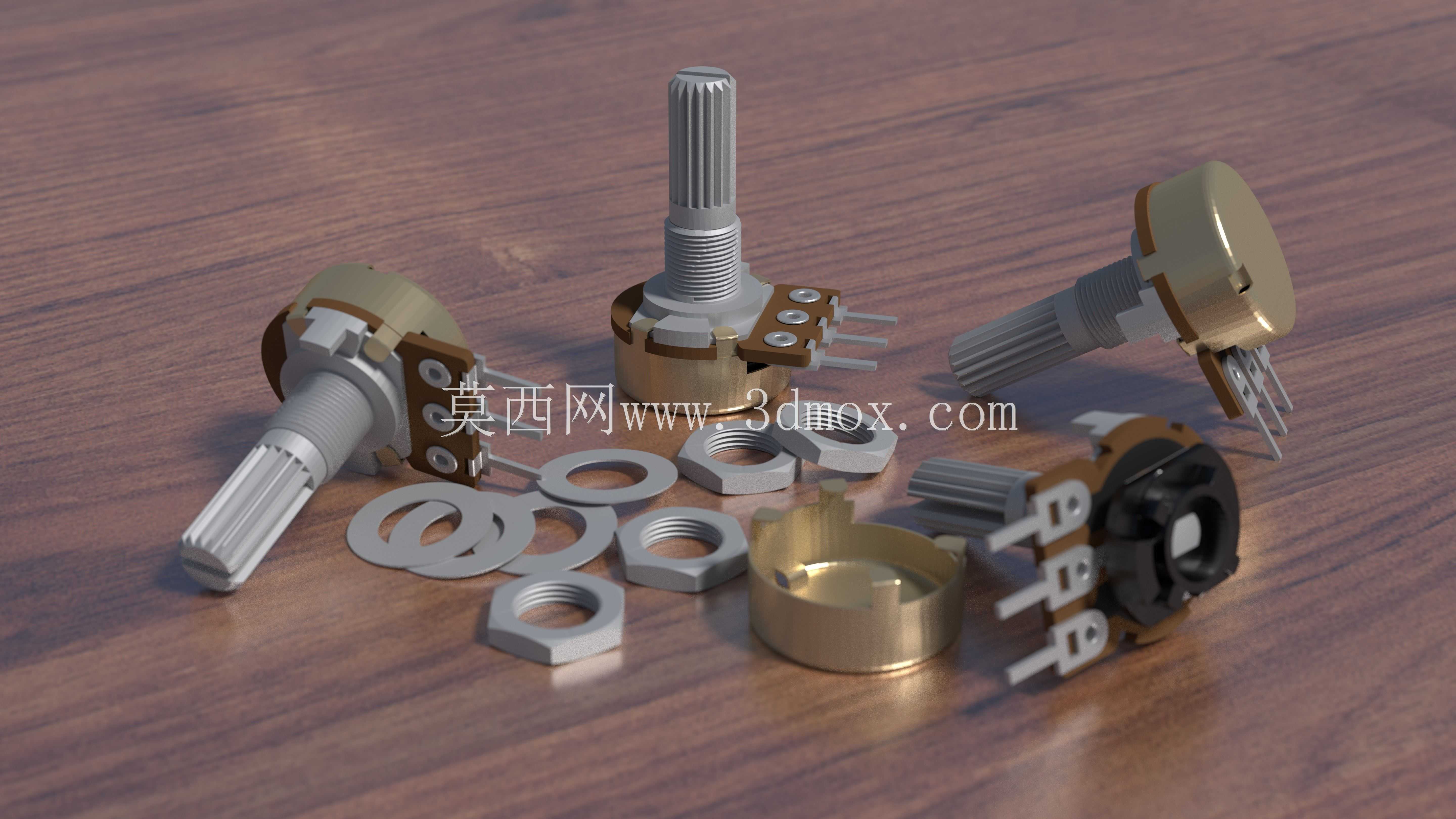

在电子制造与工业控制领域，电位计是应用极为广泛的基础无源元件，这款旋转式碳膜电位计的三维结构设计，完整还原了产品从装配到使用的全维度细节，能够为电路板布局、设备结构适配、装配工艺验证提供精准的可视化参考。从实际应用场景来看，这类电位计覆盖了消费电子、工业控制、汽车电子、音频设备等多个领域：在音频功放、调音台、家用音响设备中，它作为音量调节的核心操控元件，通过旋转轴的角度变化改变输出分压值，实现音频信号增益的平滑调整，避免调节过程中出现信号突变带来的爆音问题；在工业操纵杆、电动执行器、自动化设备的人机交互面板中，它可以作为位置反馈元件，将机械旋转角度转化为线性变化的电压信号，为控制系统提供精准的位置输入，实现设备行程、转速、角度等参数的手动校准与实时调节；在家用电器的控制面板上，它还可用于调光、调速、温度调节等功能，凭借稳定的线性输出特性保障调节过程的平顺性。从产品功能特性来看，这款电位计采用碳膜电阻体作为核心变阻介质，具备线性度好、转动手感顺滑、阻值稳定性强的特点，配套的金属锁紧螺母、平垫片结构能够在安装后牢牢固定在设备面板或PCB板上，避免长期使用出现松动偏移；金属外壳具备良好的电磁屏蔽效果，能够降低外界电磁干扰对信号输出的影响，三个直插式引脚分别对应电阻体两端与滑动抽头，适配常规波峰焊工艺，能够满足批量生产的装配要求。从设计思路来看，这款电位计的结构完全围绕实际使用需求展开：带滚花的旋转轴既可以直接配合旋钮实现手动调节，滚花结构也能增大与旋钮的摩擦力，避免旋钮打滑；轴套部位的螺纹段长度适配常规设备面板的厚度范围，配套的六角螺母可以用标准扳手快速锁紧，无需特殊工装；内部的碳膜基片与金属弹片刷结构经过优化，转动寿命能够满足日常设备数万次调节的使用需求，弹片的接触压力经过精准调校，既保证接触可靠不会出现信号断连，又不会因为压力过大导致转动阻尼过高、碳膜过度磨损。从外形尺寸与安装边界来看，这款电位计的主体直径适配面板上标准的开孔尺寸，引脚间距符合通用电子元件的直插封装规范，在PCB布局时只需预留对应引脚焊盘与主体避让空间即可，旋转轴伸出长度可以根据不同设备的面板厚度选配，安装时从面板正面插入后，从背面套入平垫片再拧入锁紧螺母即可完成固定，不需要额外的固定结构，整体占用空间极小，能够适配紧凑型电子设备的内部布局需求，即使在空间局促的小型手持设备、嵌入式控制模块中也能顺利安装使用。
