汽车车门用多安装孔合页铰链结构设计

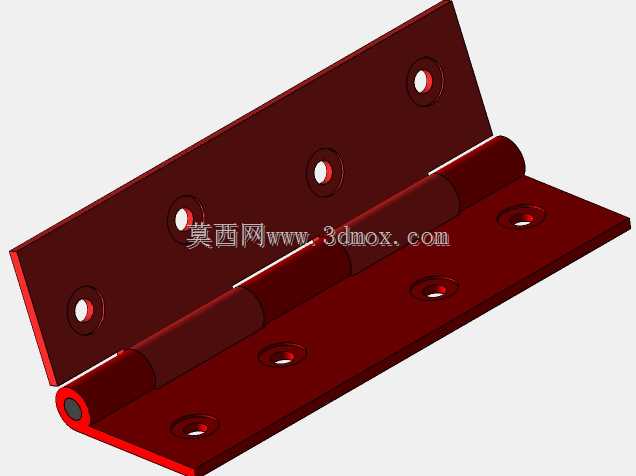

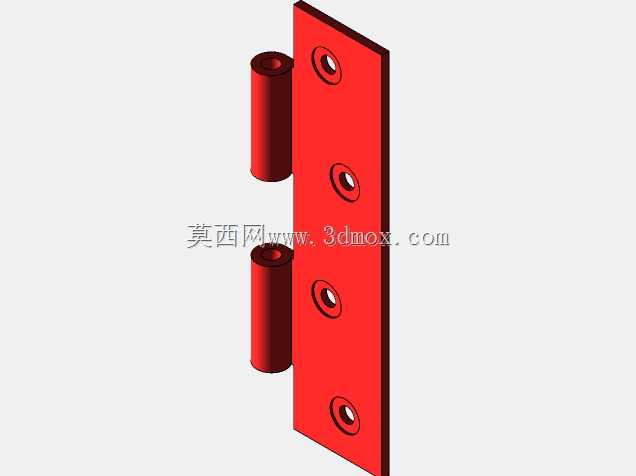

这款车门铰链是汽车车门系统中承担连接与转动功能的核心承载构件，主要应用于乘用车、商用车的车门与车身侧围的连接部位，是实现车门平稳开合、保障车门闭合密封性与行驶状态下连接可靠性的关键部件。在实际车辆使用场景中，该铰链既要承受车门自身的重力载荷，还要承受车辆行驶过程中颠簸、转向带来的交变冲击载荷，同时需要保证车门在数万次开合循环中不出现松旷、移位、转动卡滞的问题，其结构设计直接影响车门的使用手感、密封性能以及整车的NVH表现。从功能特性来看，该铰链采用双页片加中部卷制转轴套的经典合页结构，两个页片分别对应车身侧围安装面与车门内板安装面，中部的同轴卷套结构穿装转轴后形成稳定的转动副，转动阻尼均匀，开合过程无多余旷量，能够保证车门在任意开启角度下保持稳定姿态，避免出现车门自行滑移、闭合冲击过大的问题。页片上分布的多组沉头安装孔，能够匹配对应车型的安装点位，沉孔设计可以让安装螺栓的头部完全沉入页片平面内，不会突出安装面干涉车门与侧围的贴合，保证安装后连接面完全贴合，受力均匀分散，避免局部应力集中导致的页片变形或连接松动。在设计思路上，该铰链优先保障结构强度与转动可靠性，页片采用等强度变截面设计，靠近转轴卷套的部位厚度更大，能够承载开合过程中最大的弯矩载荷，远离转轴的安装区域厚度均匀，既保证与安装面的贴合度，也能合理控制构件整体重量，符合汽车零部件轻量化的设计要求。转轴卷套采用多段同轴卷制结构，相比整段长卷套，既保证了转轴的支撑同轴度，也能减少转动过程中的摩擦接触面积，降低转动阻力，同时预留了润滑脂的存储空间，能够延长铰链的维护周期，减少长期使用后的磨损松旷问题。从安装边界来看，该铰链的两个页片展开后呈平直对接状态，闭合时两页片完全贴合，安装时需要保证车身侧围与车门上的两个安装面的平行度与同轴度公差在设计范围内，安装孔位的位置度偏差需控制在合理区间，避免安装后出现转动卡滞、车门闭合错位的问题；页片的边缘做了圆角钝化处理，不会在安装和使用过程中划伤周边的密封胶条或漆面，卷套的端部做了收边处理，能够避免转轴在长期使用中出现轴向窜动，保障转动结构的长期稳定性。
