工业视觉检测相机可调式安装支架

这款可调式视觉相机安装支架，主要面向工业自动化生产线上的视觉检测、视觉定位、条码识别、外观缺陷筛查等应用场景，是机器视觉系统部署环节中不可或缺的安装固定组件，可适配各类流水线旁、设备工位侧的视觉单元搭载需求，解决视觉检测作业中相机位置调整不便、固定后易偏移、多工位适配性差的常见痛点。

从实际用途来看，该支架可搭载工业面阵相机、工业镜头以及配套的辅助光源组件，能够根据不同检测工件的尺寸、检测工位的高度差、拍摄视野的范围要求，灵活调整相机的空间位置与拍摄角度，确保相机光轴能够垂直对准待检测区域，保障成像清晰度与检测精度，避免因安装位置偏差导致的漏检、误判问题，可广泛应用在3C电子零部件检测、包装行业字符识别、汽车零部件尺寸测量、物流分拣扫码等多个工业视觉作业场景中。

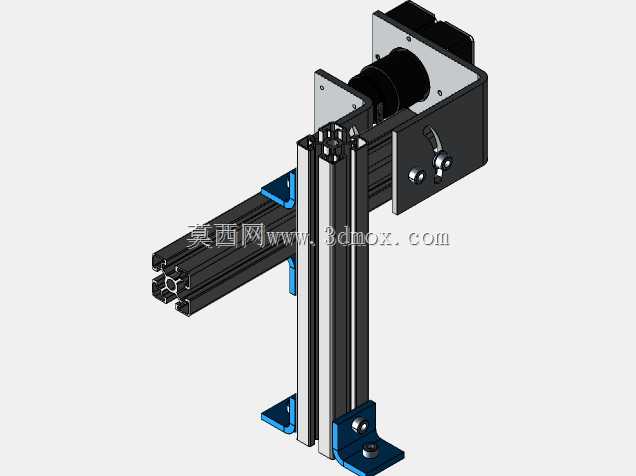

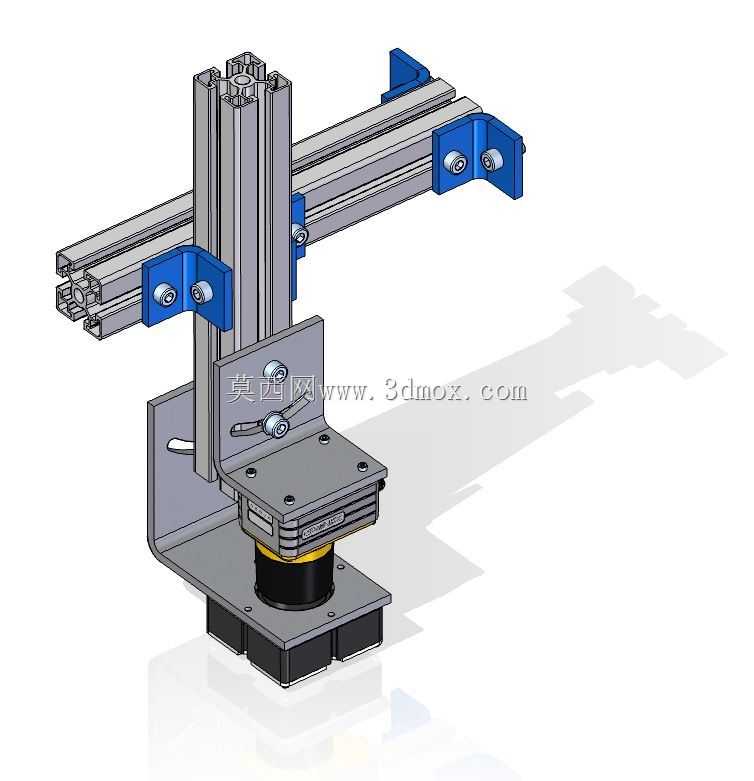

在功能特性上，这款支架采用模块化组合设计，主体支撑结构选用工业铝型材搭建，搭配蓝色压铸角件完成型材间的锁紧固定，无需复杂焊接工艺，拆装调整都十分便捷；竖向型材与横向型材均预留了充足的调节行程，可实现相机高度方向、水平伸出长度的大范围无级调整；相机安装板采用L型折弯钣金结构，板面预留了适配主流工业相机的标准安装孔位，同时搭配了锁紧旋钮结构，调整角度后可快速锁止，不会在设备运行振动中出现位置滑移；底部采用加厚安装底板，可通过螺栓直接固定在设备台面或者流水线侧方机架上，支撑稳定性强，即使搭配大重量的工业镜头与环形光源，也不会出现支架晃动的问题。

从设计思路来看，这款支架优先考虑了工业现场部署的通用性与调整便捷性，摒弃了传统定制焊接支架无法二次调整的弊端，全部采用标准工业铝型材与通用紧固件组合，用户可根据实际工位需求自行增减型材长度、调整安装点位，无需额外开模定制；结构上做了轻量化优化，在保证支撑强度的前提下尽可能缩减支架自重，同时所有连接部位都做了防松设计，适配工厂车间内设备长期运行产生振动的工况，避免长期使用后连接松动导致的相机位置偏移。

在安装边界与尺寸适配方面，该支架竖向支撑行程可覆盖0-400mm的高度调整范围，横向伸出长度可在0-300mm区间内灵活调整，相机安装板可实现±15°的俯仰角度微调，底部安装底板的孔位间距适配主流工业设备的台面安装孔距，既可以直接固定在铝型材工作台上，也可以通过转接板安装在设备侧壁，不会占用过多的工位操作空间，支架整体外轮廓无尖锐突出棱角，不会对现场操作人员造成磕碰风险，所有外露金属部件都做了防锈处理，可适配车间内多尘、轻度油污的作业环境。
