直插式5mm发光二极管电子元件结构

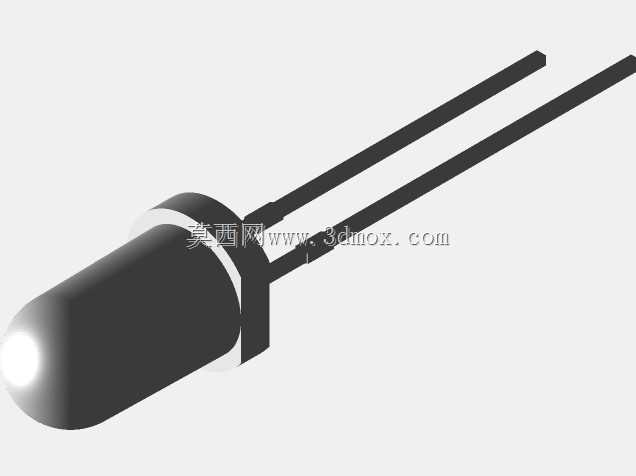

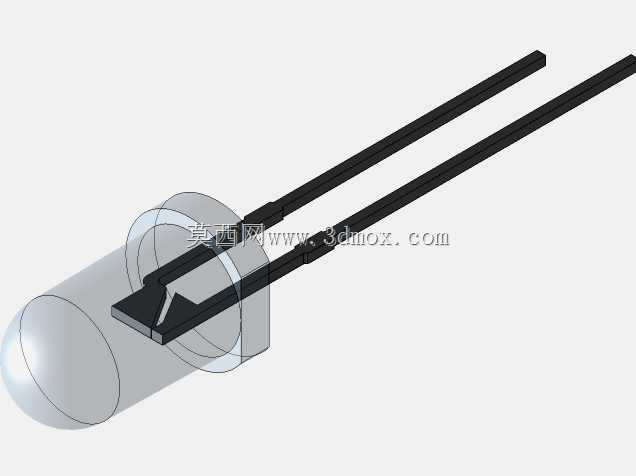

直插式5mm发光二极管是电子制造领域应用极为广泛的基础半导体光电器件，这类元件常被用于各类电子设备的状态指示、小型照明模组、信号提示、消费电子背光、工控设备面板提示等场景，小到家用插排的电源指示灯、儿童玩具的发光组件，大到工业控制柜的运行状态提示、户外小型标识牌的发光单元，都能见到该规格元件的身影，是电子装联环节最常见的通孔插装类光电器件之一。该款5mm直插LED的设计围绕通孔插装的工艺需求展开，整体采用经典的圆头环氧封装结构，头部为半球形透光封装体，这种曲面结构可以对内部芯片发出的光线起到汇聚整形的作用，调整光线的出射角度，满足不同场景下的指示可视范围需求；封装内部承载发光芯片的支架结构经过精准定位，配合两根平行引出的金属引脚，既可以实现芯片的导电连接，也能在波峰焊、手工焊等装联过程中提供足够的结构支撑，保证元件焊接后与PCB板结合牢固。从外形尺寸与安装边界来看，该元件头部封装直径为标准5mm，整体头部长度适配常规直插元件的封装高度，两根引脚的间距符合通用通孔插装的PCB孔位设计规范，引脚长度预留了足够的加工余量，生产装联时可以根据实际PCB板的安装空间、焊接工艺要求对引脚进行剪脚调整，适配不同厚度的电路板安装需求；元件侧面的定位平面结构，是生产过程中用于区分引脚极性的标识结构，能够帮助产线作业人员、设计人员快速识别正负极，避免装联时出现极性接反导致元件无法点亮的问题，不过该款元件的定位平面位置存在一定偏差，在实际设计PCB封装、开展装联作业时需要提前核对引脚极性定义，避免因标识偏差带来生产装配问题。在实际应用中，这类直插LED凭借结构简单、成本低廉、焊接适配性强、发光性能稳定的特点，既可以用于单颗独立的状态指示场景，也可以多颗组合形成数码显示、点阵发光的组件，在低压直流供电场景下搭配对应的限流电阻即可稳定工作，能够适配绝大多数消费电子、工业控制、低压电器的电路设计需求，是电子设计领域入门级但应用覆盖面极广的基础元件，其结构设计经过多年的行业迭代已经形成了较为统一的行业规范，不同厂商生产的同规格产品大多可以实现通用互换，为电子设备的生产制造、维修替换提供了极高的便利性。
