卧式磨床搅拌输送螺旋辊组件结构

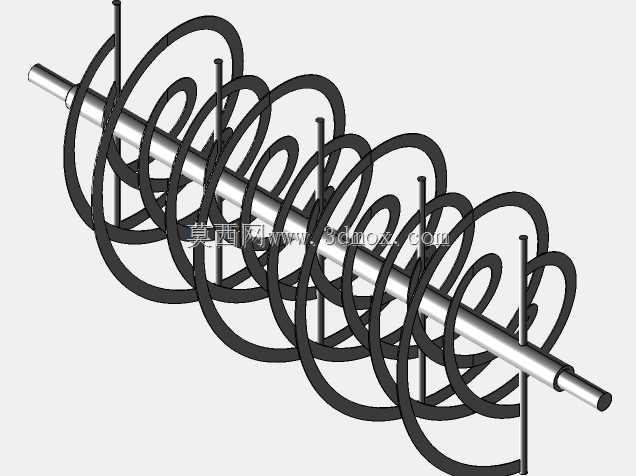

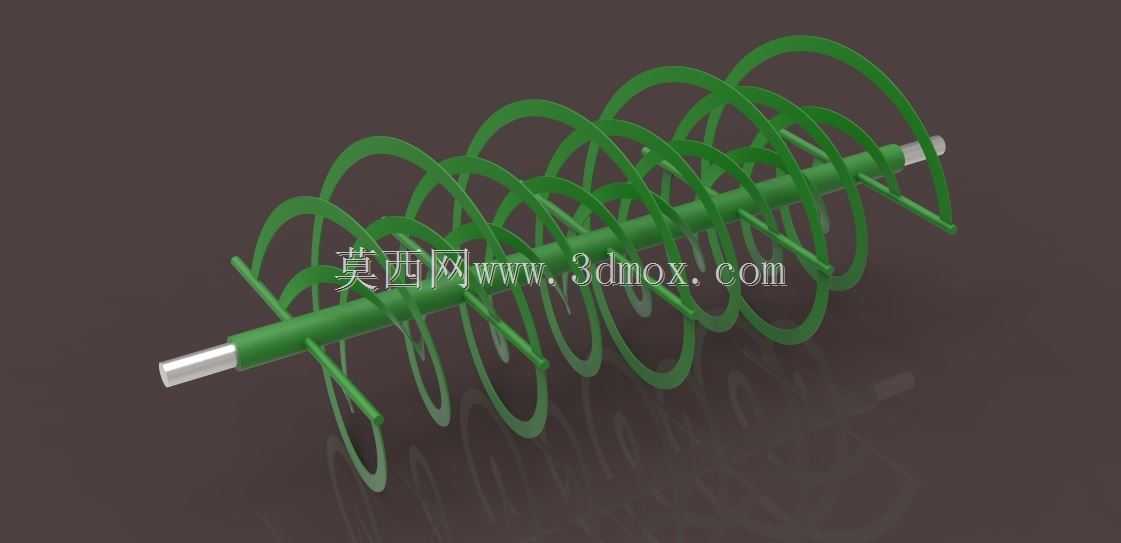

该组件是卧式研磨搅拌设备的核心工作部件，主要应用于农牧饲料加工、粮油原料预处理、生物质粉料研磨混配等生产场景，承担腔体内物料的轴向输送、翻动搅拌、配合研磨介质完成物料细碎混均的核心功能，是卧式连续式研磨搅拌设备实现连续化生产的关键执行构件。在实际生产运行中，该组件安装于卧式研磨腔体的中心轴线位置，两端金属轴头与腔体端盖处的轴承座配合装配，一端连接驱动减速机构获得旋转动力，工作时随主轴做定速回转，螺旋状的环式叶片会持续推动腔体内的物料从进料端向出料端缓慢移动，同时叶片上分布的径向拨杆会不断翻动层积的物料，打破物料的沉积结块，让物料与腔体内的研磨介质充分接触，既保证物料在腔体内停留足够的时间完成研磨细化，又能避免局部物料过度研磨或者出现堵料滞留的问题，保障连续生产的物料处理均匀度。从设计思路来看，该组件采用中心通轴加等距螺旋环片的结构形式，区别于传统连续螺旋面的输送结构，采用断开式环形螺旋叶片的设计，能够在推送物料的过程中让部分物料在叶片间隙间产生回流翻动，大幅提升物料的搅拌混合效果，适配研磨工序需要物料反复翻动受磨的工况需求；叶片上径向布置的短拨杆角度经过匹配调校，既能够打散结块的湿料或者纤维性物料，又不会产生过大的运转阻力，降低驱动端的负载损耗；两端伸出的金属轴头做了等径设计，适配标准规格的带座轴承安装，轴肩位置预留了密封件的安装位，能够适配腔体端盖的密封结构，避免粉料或者浆状物料从轴端泄漏。在安装边界上，该组件的整体长度匹配对应规格卧式磨床的腔体有效长度，螺旋叶片的外径与腔体内壁保留均匀的工作间隙，既不会出现叶片擦碰腔体内壁的干涉问题，又能尽可能减少叶片与腔壁之间的残料滞留层，提升物料输送的效率；两端轴头的直径、伸出长度都做了标准化设计，能够直接替换同规格设备的原有搅拌组件，不需要对设备腔体、轴承座做额外改造，安装维护便捷。整体结构做了动平衡调校，运转过程中振动量小，能够长时间连续稳定运行，适配农牧加工领域连续化生产的作业需求。
