复合弓用偏心轮传动结构设计

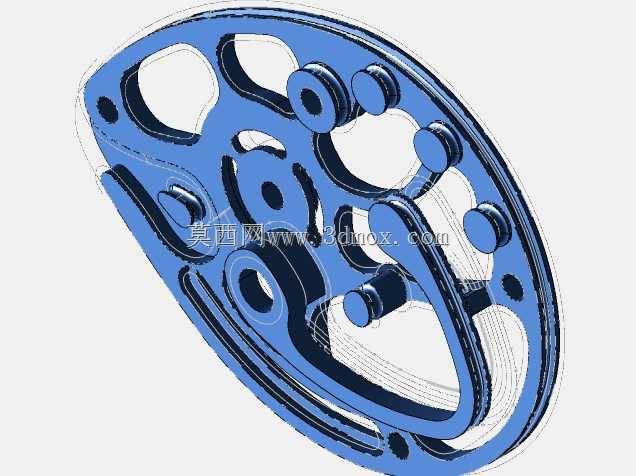

该结构为复合弓核心的偏心凸轮传动部件，是现代复合弓实现省力拉感、稳定储能与精准发射的关键功能构件，主要应用于竞技射箭器材、户外狩猎复合弓的动力传导系统中，直接决定复合弓的拉距曲线、省力比、发射初速与射击一致性表现。在实际使用场景中，该部件安装于复合弓的上下弓片端部，通过轮组上的不同弦槽分别固定主弦与副缆，随着拉弓动作转动，改变弓片形变过程中的力臂长度，让射手在拉满弓时仅需承担峰值拉力的15%-30%即可稳定保持待击发状态，大幅降低长时间瞄准的肌肉负荷，同时在撒放瞬间通过轮组的快速回转，将弓片存储的弹性势能高效转化为箭支的动能，相比传统直拉弓、反曲弓能量转换效率提升40%以上。从功能特性来看，该凸轮采用多轨迹线槽一体化设计，不同半径的线槽分别对应主弦牵引、副缆同步、停止点定位的功能，轮体上的镂空减重结构在保证结构强度的前提下大幅降低了轮组自身转动惯量，既减少了撒放瞬间的轮组震动，也避免了多余重量对弓身平衡的影响；轮体上的多个同轴凸台为轴承安装位，可配合标准滚动轴承实现低阻尼回转，减少拉弓过程中的卡顿感，保证拉感顺滑线性。设计过程中，首先围绕目标省力比与额定拉距参数确定凸轮的基圆轮廓与偏心距，通过运动学仿真模拟整个拉弓行程中弓弦的拉力变化曲线，调整凸轮外轮廓的曲率变化，让拉力上升段过渡平滑，满弓位置的停止点清晰明确，避免出现拉距虚位；其次针对弓片形变时的缆绳同步问题，在轮体上设计对应角度的副缆固定槽，保证上下轮组转动角度完全同步，避免撒放时出现上下轮组转动差导致的箭支偏航；同时充分考虑安装边界，轮体的最大外轮廓直径适配常规复合弓的弓片端部安装间距，轴承安装位的凸台高度与标准弓片挂耳尺寸匹配，轮体转动过程中所有突出结构不会与弓片、缆绳、箭台发生运动干涉，无需额外修改弓身结构即可直接替换同规格的常规凸轮部件。轮体采用对称式结构布局，多个减重孔沿回转中心均匀分布，既保证了各个方向的结构强度一致，也让轮组转动时的动平衡表现更优，减少高速回转时的侧向震动，提升射击精度。
