卧式回转滚筒工业干燥设备结构设计

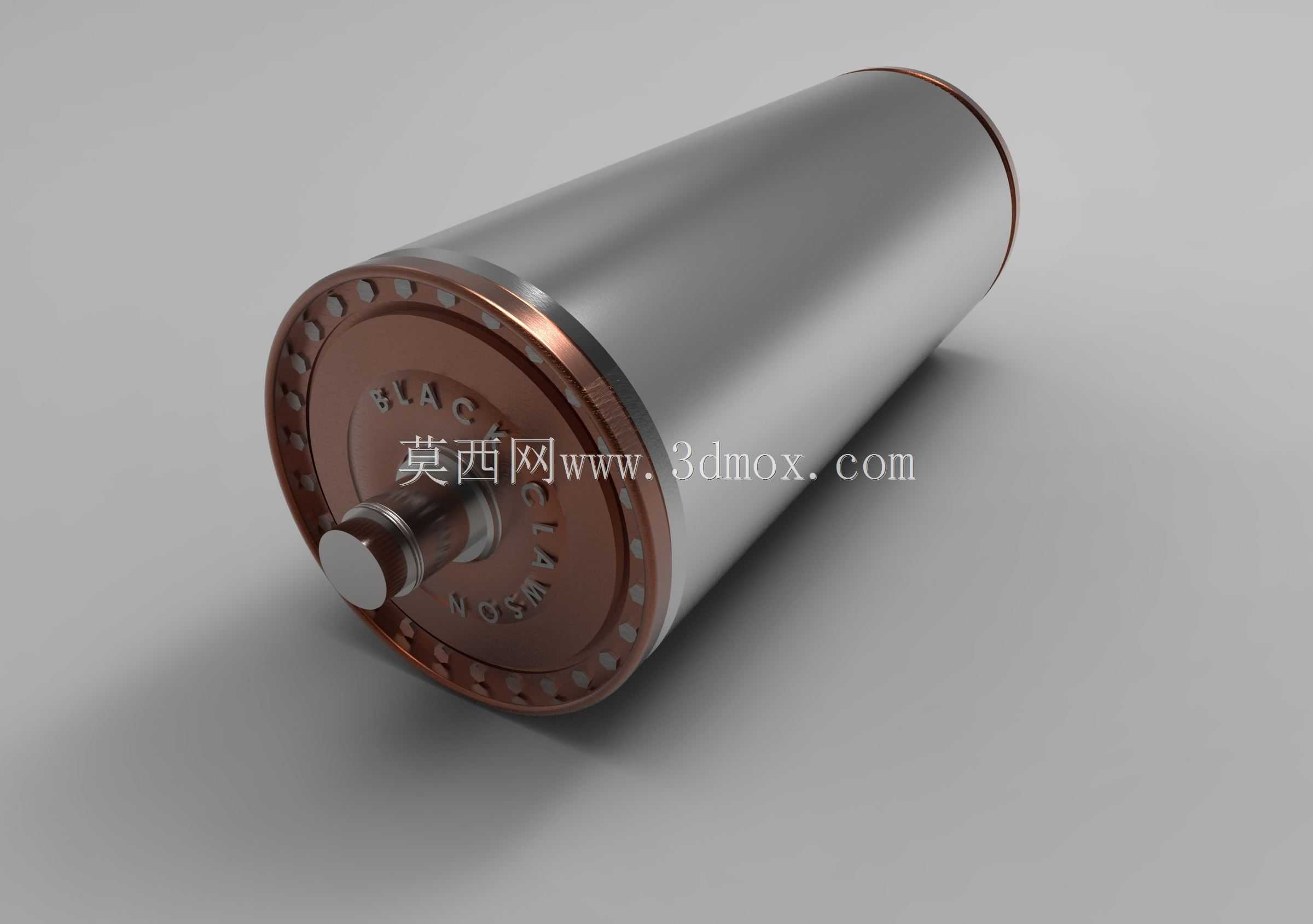

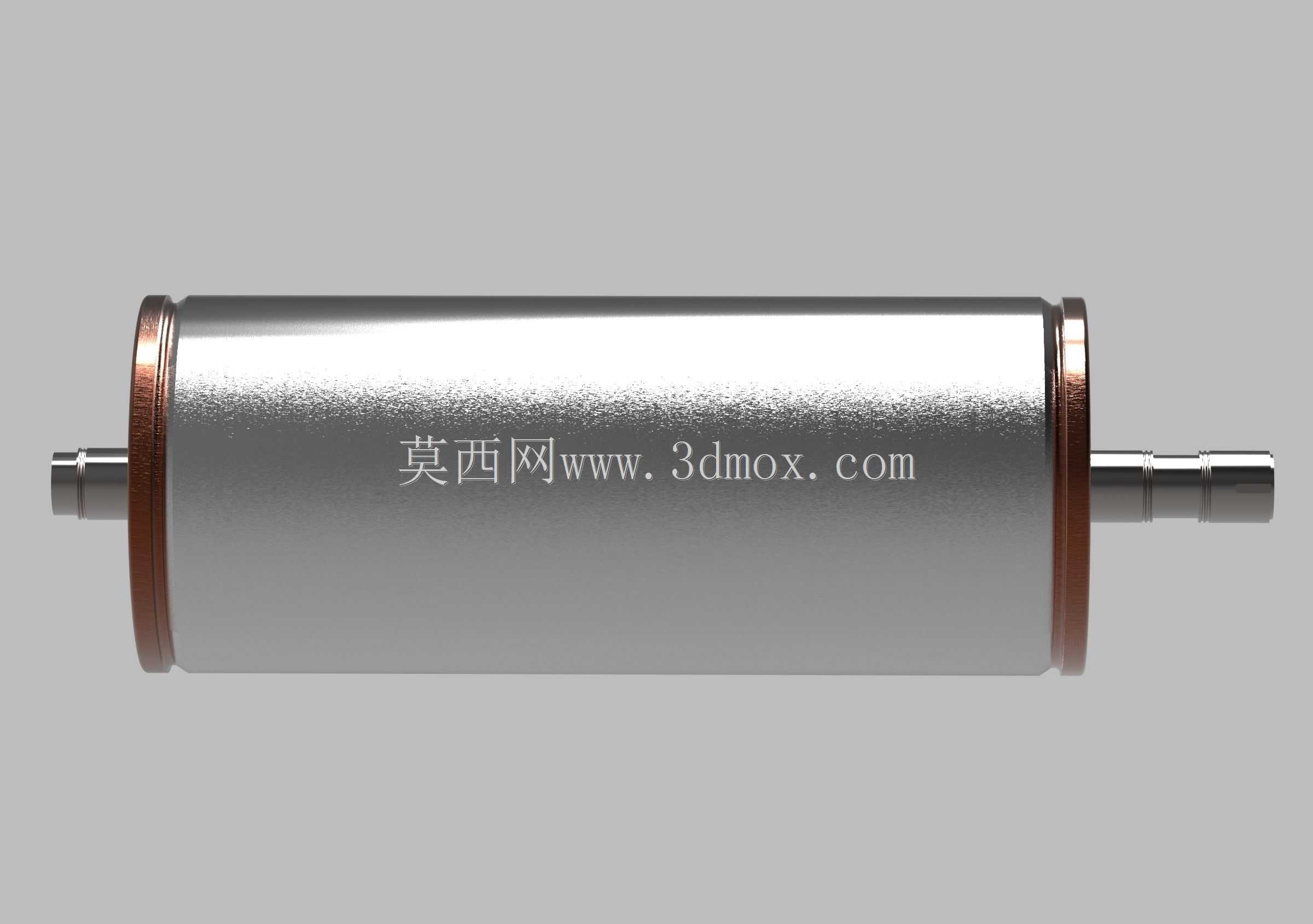

这款卧式回转干燥设备主要面向化工、矿产、农副加工等领域的连续式物料脱水烘干场景，可处理颗粒状、粉状、小块状的非粘性或低粘性物料，通过筒体低速回转带动物料不断翻抛，配合筒内通入的热介质完成均匀热交换，将物料含水率降至工艺要求范围，相比静态烘干设备，其物料受热均匀性更好，处理量适配中等规模连续生产线，可嵌入整套物料加工产线作为脱水工段核心设备使用。设备主体采用卧式锥形筒体结构，大端为进料与传动连接端，小端为出料端，锥形设计能够在筒体回转过程中借助筒体倾角与内部导料结构，推动物料从进料端向出料端缓慢移动，无需额外设置推料机构即可实现连续化进出料，筒体主体采用光滑圆柱面设计，外壁无多余凸起结构，减少热损耗的同时也降低了设备外部防护的安装难度。进料端采用加厚端盖结构，端盖边缘均匀布置一圈紧固连接孔，用于将端盖与筒体法兰牢固锁紧，保证筒体回转过程中的连接密封性，避免内部热介质泄漏与物料洒落；端盖中心伸出的轴头为传动与支撑接口，可配套轴承座、联轴器与驱动单元连接，将驱动扭矩平稳传递至整个筒体，轴头的轴径尺寸经过载荷校核，能够承载满料状态下筒体的整体重量与回转过程中的径向载荷，保证设备长期运行的稳定性。端盖表面做了环形加强筋设计，既提升了端盖的结构刚性，减少满料回转过程中的端盖形变，也可作为散热结构辅助散发传动端的热量，避免轴承部位温度过高影响润滑效果。设备整体安装时需要配套倾斜式安装基座，保证筒体轴线与水平面保持3到5度的倾角，安装边界需要预留筒体长度1.2倍的轴向空间，用于布置驱动单元、进料出料罩与热介质管路，径向方向需要预留大于筒体最大直径0.4倍的空间，用于布置支撑托轮与检修通道，筒体两端的支撑位置需要做水平校准，避免回转过程中出现筒体窜动问题。筒体内壁可根据处理物料的特性配套不同形式的抄板结构，针对易结块物料可加装破碎抄板，在翻抛物料的同时打散结块物料，进一步提升烘干效率，设备的密封结构采用端面接触式密封，可适配热风、烟气等不同热介质的通入需求，满足不同物料的烘干温度要求。
