微型1英寸行程电动直线致动器结构

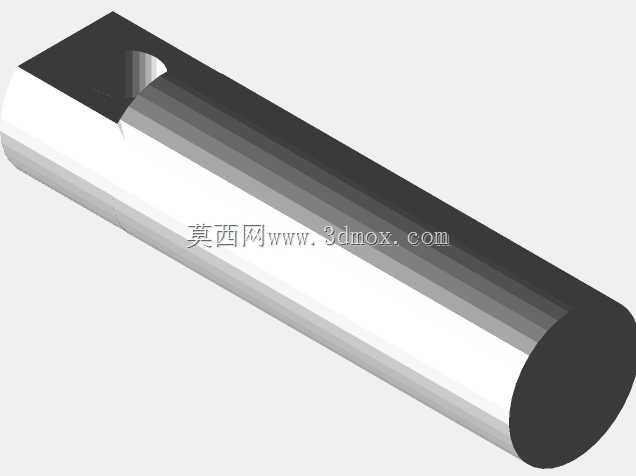

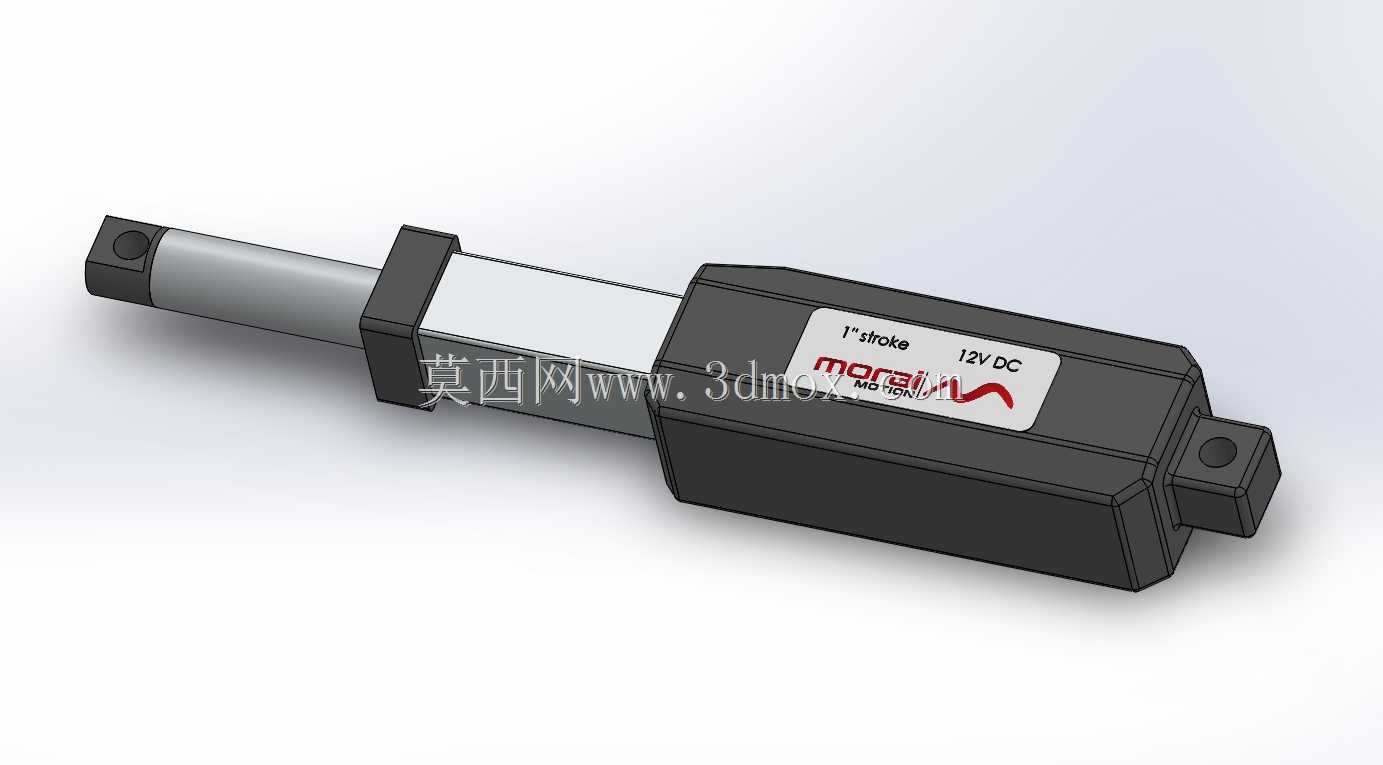

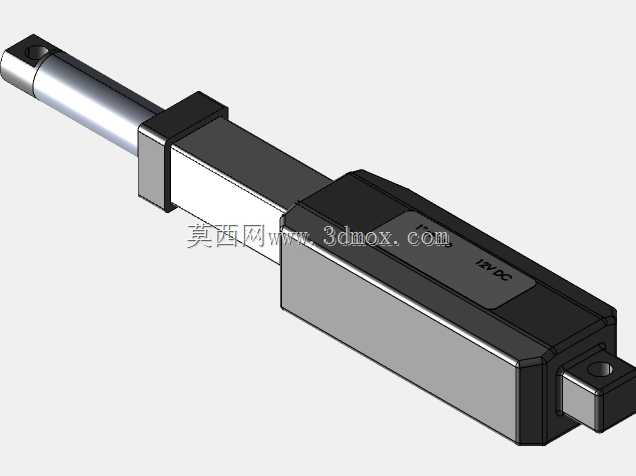

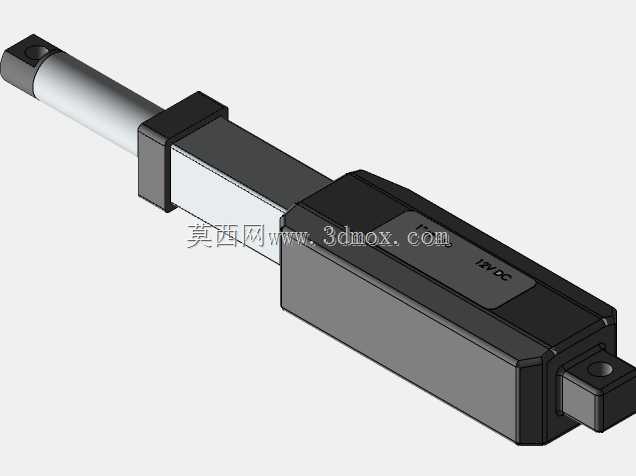

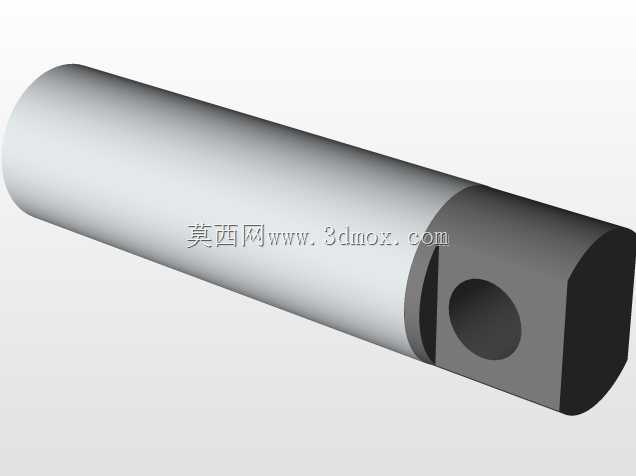

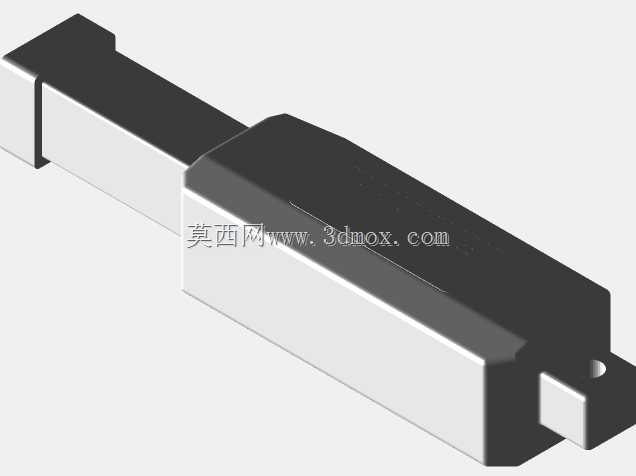

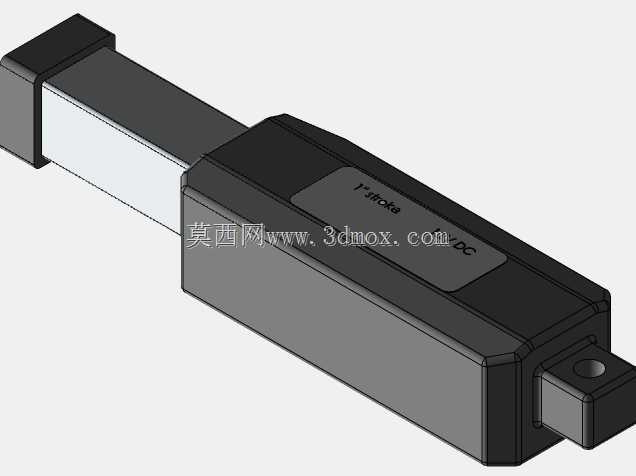

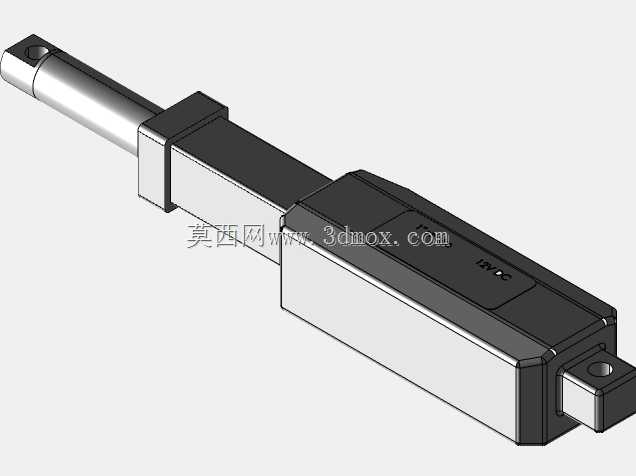

这款微型直线致动器是面向紧凑安装空间设计的线性驱动部件，核心应用场景覆盖小型自动化设备的点位推拉动作、智能家具的微调机构、医疗康复器具的小负载驱动、消费电子设备的自动开合结构，以及工业检测设备的工位进给环节，能够在安装空间极度受限的场景下替代传统气缸、液压缸，实现清洁、可控的直线往复运动输出。该致动器采用一体化集成式设计，将驱动电机、减速传动组、直线输出杆、位置反馈结构全部整合在方形外壳内，无需额外搭配传动附件即可直接完成安装使用，输出端为标准圆柱推杆结构，端部预留安装孔位，可直接铰接负载端或通过连接件对接执行端，外壳尾部同样设置安装铰接位，能够适配摆角式安装需求，避免运动过程中出现卡滞问题。产品设计阶段严格遵循实际尺寸建模逻辑，除外壳紧固用的小螺钉外，所有功能组件均按照实物的装配关系、尺寸比例完成建模，还原了内部传动结构的排布逻辑，外壳表面的标识区域、接线端结构、推杆的导向密封段都做了精准还原，能够直观呈现产品的装配层级与结构组成。从安装边界来看，该致动器收缩状态下整体长度紧凑，1英寸行程对应的伸出长度增量严格控制在25毫米，方形外壳的截面尺寸适配小型设备的安装槽位，无需预留过大的安装避让空间，外壳侧面为平整安装面，既可以通过两端铰接完成浮动安装，也可以通过侧面的安装孔位完成刚性固定，适配不同设备的安装需求。功能特性上，该款直流驱动的微型致动器运行噪音低，运行速度平稳，推力输出适配小负载场景的驱动需求，相比气动驱动无需配套气源管路，相比液压驱动不存在油液泄漏风险，供电方式简单，控制逻辑便捷，能够通过简单的通断电控制实现推杆的伸出与收回，也可搭配控制板实现行程位置的精准调控，在小型自动化改造、智能硬件开发、教具模型制作等场景中都能发挥作用，建模过程中充分考虑了各部件的装配干涉问题，还原了实物的运动间隙与配合关系，可直接用于设备布局的干涉校验、安装方案的模拟验证，也可作为驱动部件直接集成到整套设备的三维装配方案中，帮助设计人员快速完成整机的结构排布与运动仿真验证。
