MT3608型2A直流升压变换器结构设计

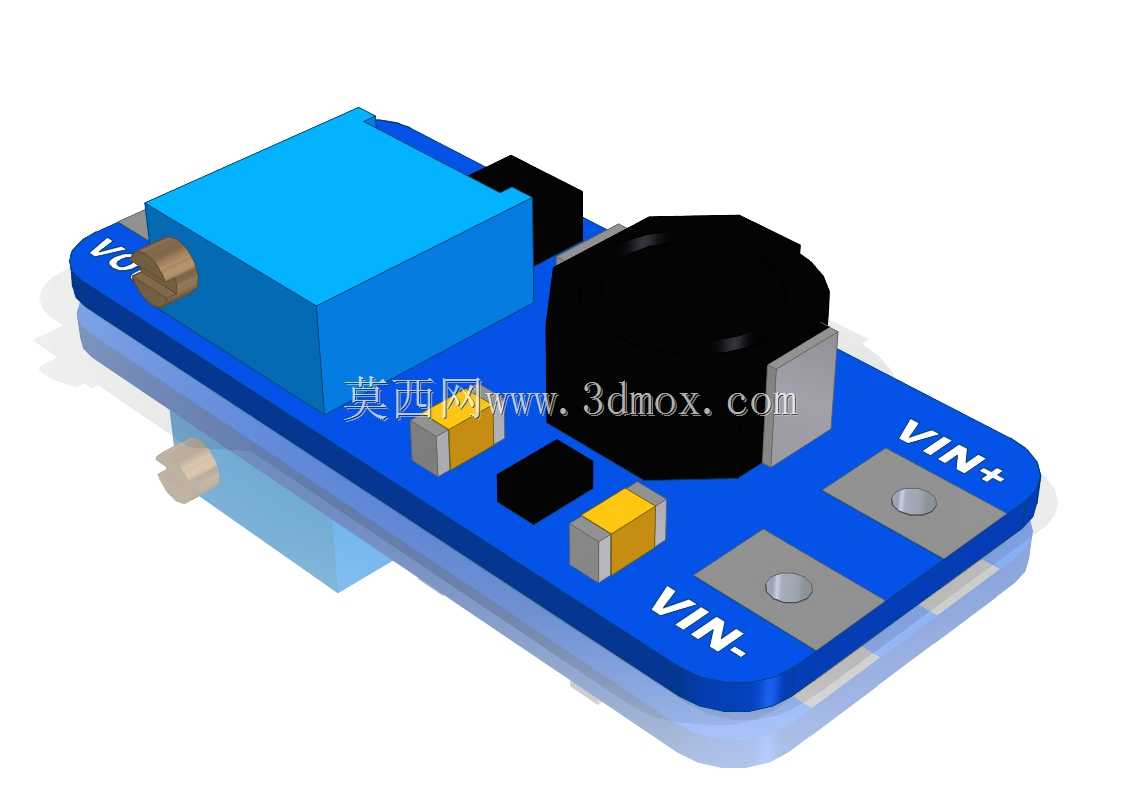

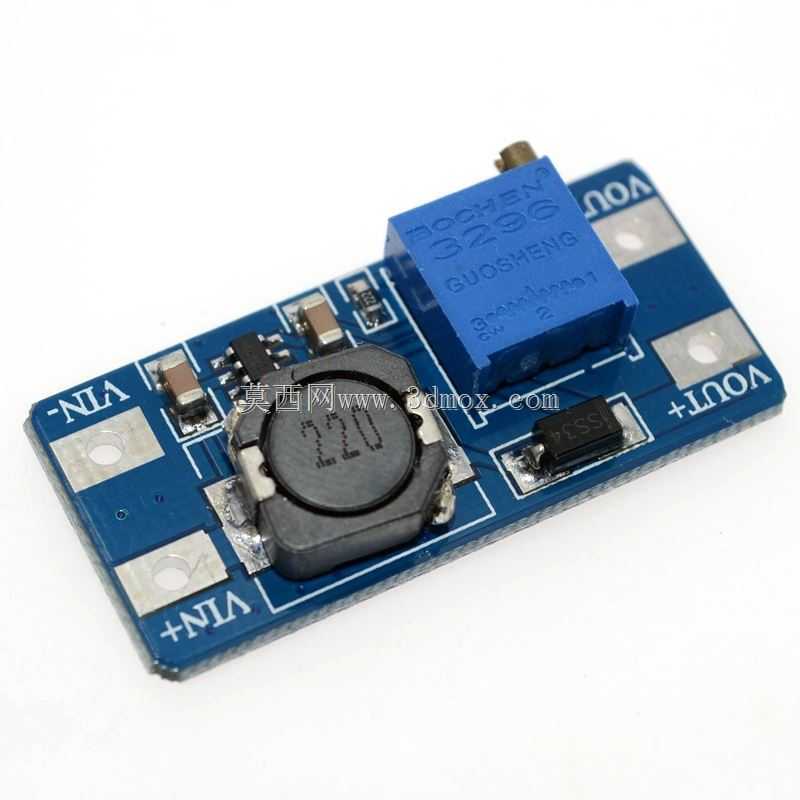

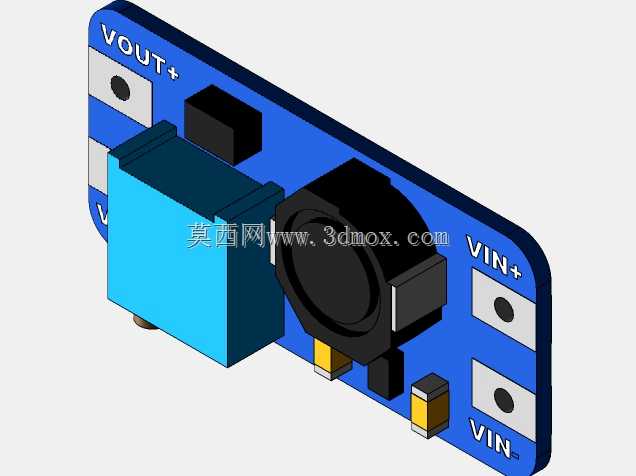

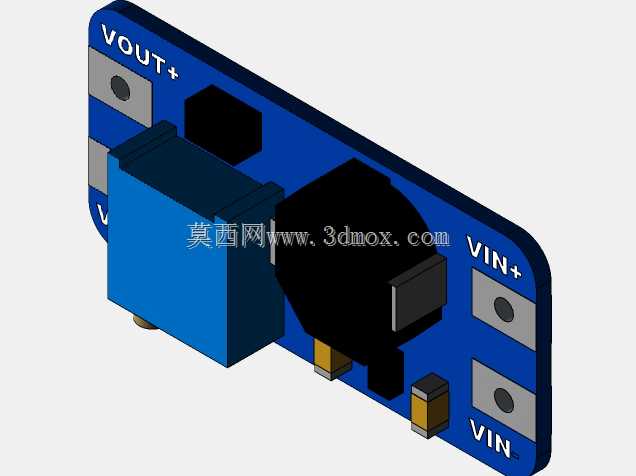

这款升压变换器是小功率直流供电场景中极为常用的电能转换部件，广泛适配便携电子设备DIY改装、小型物联网终端供电、低压电池组升压驱动、户外便携装置供电补能等场景，能够在输入电压低于目标输出电压的工况下，稳定输出适配负载需求的直流电压，解决单节锂电池、低压干电池组输出电压不足无法驱动高压负载的痛点，在消费电子改装、小型实验装置搭建、低功耗工控节点供电等领域都有极高的应用频次。从功能特性来看，该模块可实现最高2A的持续输出电流，能够覆盖绝大多数小功率直流负载的供电需求，输入端设置明确的正负极接线位，可直接对接低压直流电源，板载集成功率电感、整流滤波电容、调压电位器与核心升压控制芯片，无需额外搭配外围元件即可完成基础升压功能，通过板上的多圈电位器还可灵活调整输出电压值，适配不同负载的电压要求，板载的蓝色USB输出接口可直接为常规USB供电设备提供电能，使用门槛极低。在设计思路上，整体采用紧凑化的单板布局，将所有功能元件整合在一块小型印制电路板上，元件排布遵循功率回路最短原则，将大电流通路的走线宽度做了针对性加宽，降低大电流工况下的线路损耗与发热，功率电感放置在板身中部区域，远离输入输出接线端，避免电感工作时的电磁干扰对接线端外接设备造成影响，滤波电容贴近芯片与输出端布置，最大化滤除输出电压纹波，保证供电稳定性，调压电位器布置在板边位置，方便使用者在调试时直接用螺丝刀调整输出电压，无需拆解模块或挪动其他元件。外形与安装层面，整体板身采用圆角矩形设计，边缘做了圆弧处理避免尖锐边角划伤线材或使用者，板身厚度控制在极低范围，输入输出接线端采用大面积焊盘设计，既可以直接焊接导线完成接线，也可搭配接线端子实现快接安装，板身预留的安装空位可配合铜柱或螺丝直接固定在设备壳体内部，整体占用安装空间极小，能够轻松嵌入各类紧凑的小型电子设备内部，不会对设备的整体布局造成过多挤占，板上元件高度经过统一管控，最高元件的高度差控制在合理范围，不会出现局部元件过高导致安装时与设备外壳发生干涉的问题，适配各类封闭壳体的内部安装需求。
