钻井液涡轮搅拌装置结构设计

这款搅拌装置主要应用于油气钻井作业现场的泥浆循环系统中，承担钻井液均匀混配的核心功能，是钻井固控环节不可或缺的配套部件。在实际钻井作业过程中，从井筒返回的钻井液会携带大量岩屑，同时需要持续添加膨润土、加重剂、处理剂等多种物料，若混合不均会直接导致钻井液密度、黏度等性能参数波动，轻则影响井壁稳定、携岩效率，重则引发井漏、卡钻等井下复杂事故，这款涡轮搅拌装置正是为解决大容积循环罐内钻井液沉降、分层问题而设计。

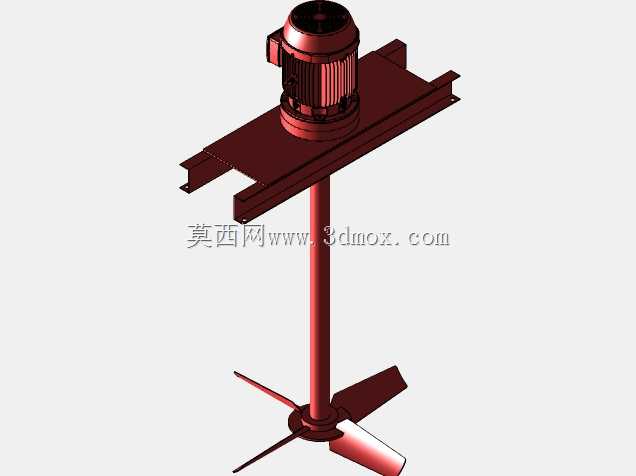

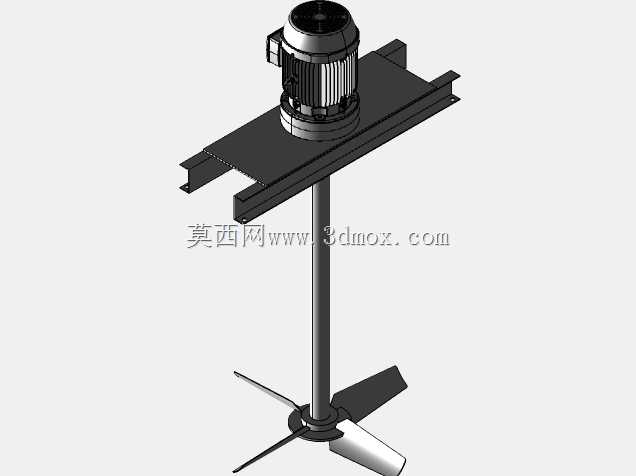

装置采用涡轮式搅拌叶轮作为核心做功部件，搭配带中间齿轮的波状减速传动结构，动力输入端适配现场常规工业用电参数，输出转速稳定维持在适合钻井液搅拌的区间，既避免转速过高造成的钻井液剪切过度、处理剂分子链断裂，也防止转速不足导致的重晶石等加重材料沉底积砂。叶轮采用“涡轮翼型”曲面结构设计，搅拌过程中可同时产生轴向推流与径向剪切作用，轴向流可推动罐内液体形成上下大循环，将罐底沉积的固相颗粒卷吸至中上部区域，径向剪切则可快速打散加入的干粉处理剂团块，避免出现“鱼眼”状未溶颗粒，确保整罐钻井液各位置性能均一。

从安装适配性来看，装置整体结构紧凑，传动段与搅拌段采用同轴直连布局，安装时可直接固定在循环罐顶部的预设安装座上，无需额外搭建复杂支撑结构，叶轮的回转直径经过精准核算，与常规50立方级钻井液循环罐的内壁、罐内挡板预留足够安全间隙，运转过程中不会出现刮蹭罐壁、碰撞挡板的问题，整机重量控制在现场吊装设备的额定起吊范围内，日常检修更换时无需动用大型吊装设备，两名现场操作人员即可配合完成拆装作业。

设计过程中充分考虑钻井现场的恶劣工况，传动部件的密封结构采用多重防渗漏设计，可阻挡钻井液飞溅、现场粉尘侵入传动腔，延长内部齿轮、轴承的使用寿命，叶轮表面做耐磨防腐处理，可长期耐受含砂钻井液的冲刷侵蚀以及各类化学处理剂的腐蚀，有效降低现场运维的频次与成本。装置运行时的流场覆盖范围经过仿真优化，单台设备即可覆盖单格循环罐的全部容积区域，无需额外布置辅助搅拌部件，在保证混配效果的同时降低了现场设备的总装机功率，减少能耗投入。
