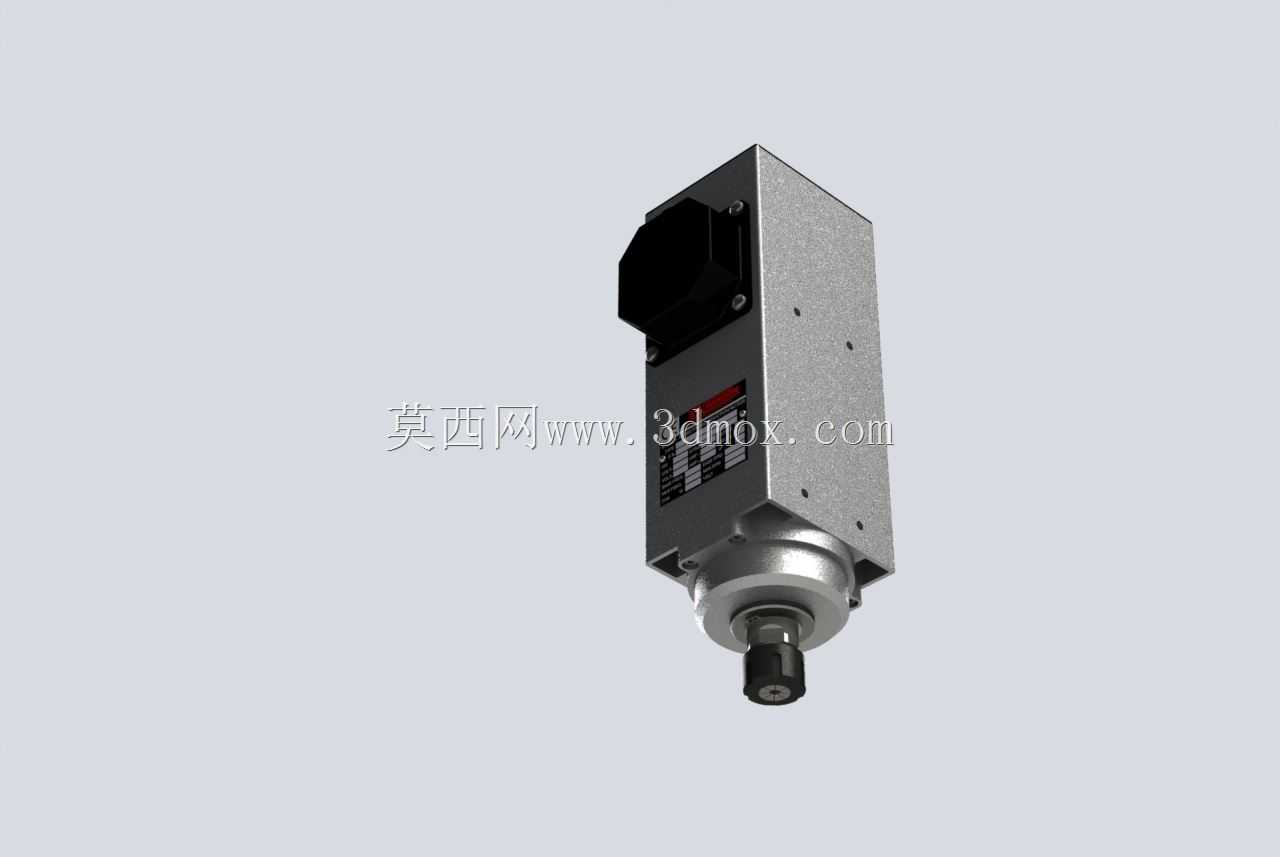

Teknomotor C41/47 2KW高速主轴电机结构

这款高速主轴电机主要面向非金属切削、轻金属精密加工场景，广泛适配数控雕刻机、木工开料机、广告亚克力加工设备、小型数控铣床等加工装备，作为核心切削动力输出单元，承担刀具装夹、旋转扭矩传递、高速切削动力供给的核心作用，可满足铣削、钻孔、修边、雕刻等多工序加工的动力需求，在家具制造、广告标识加工、小型五金零件精密加工、复合材料裁切等领域有着极高的应用普及率。

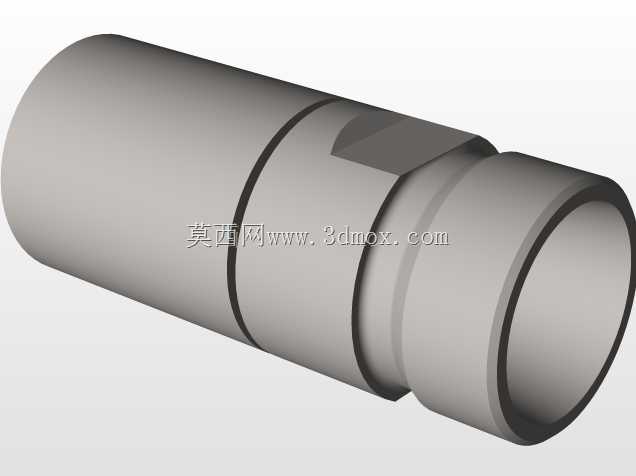

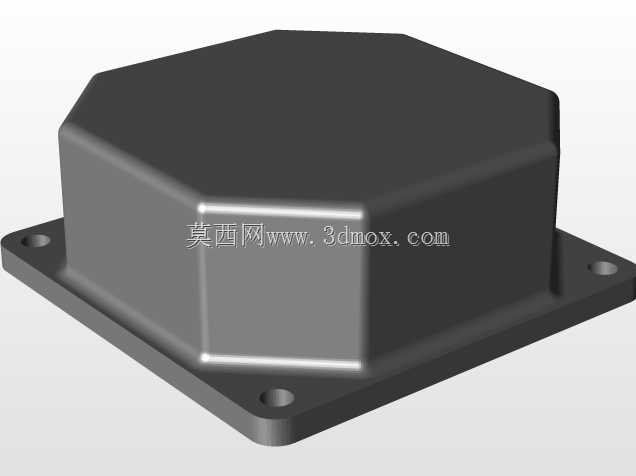

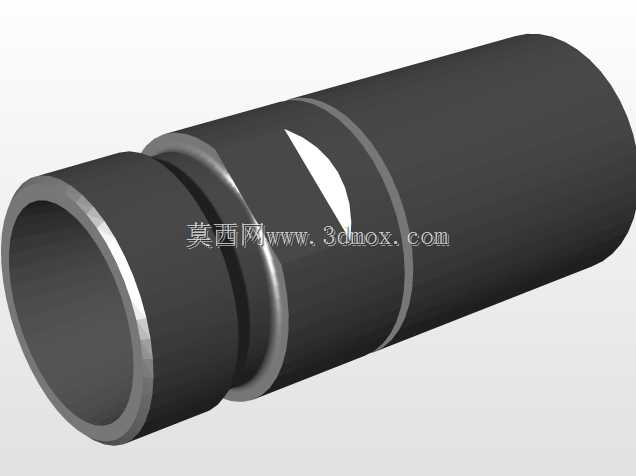

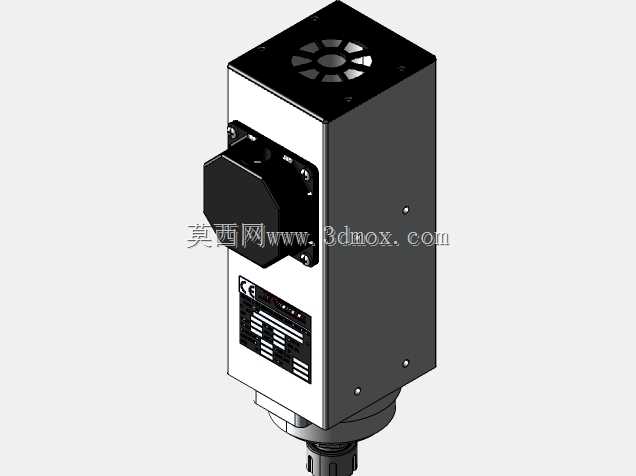

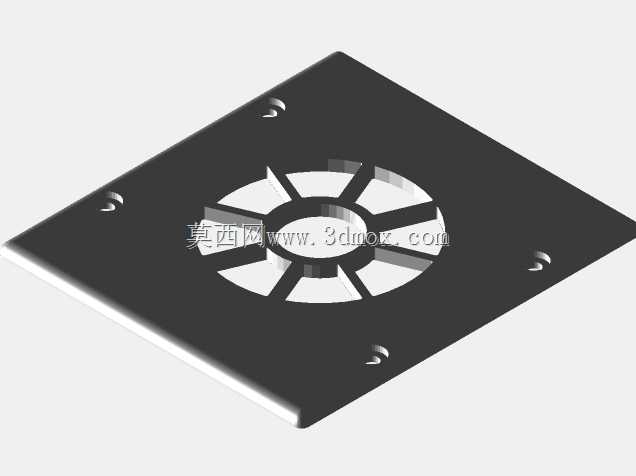

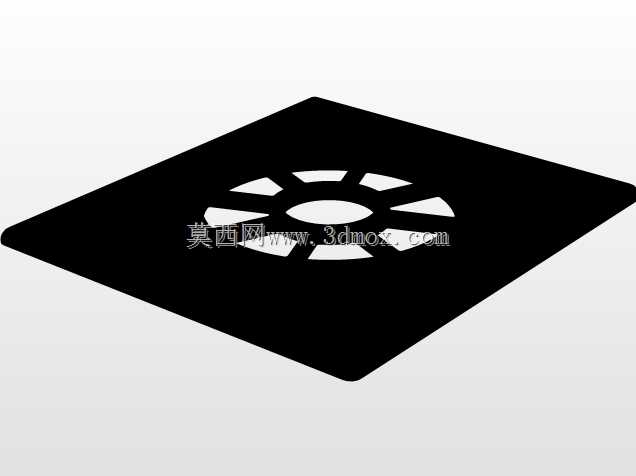

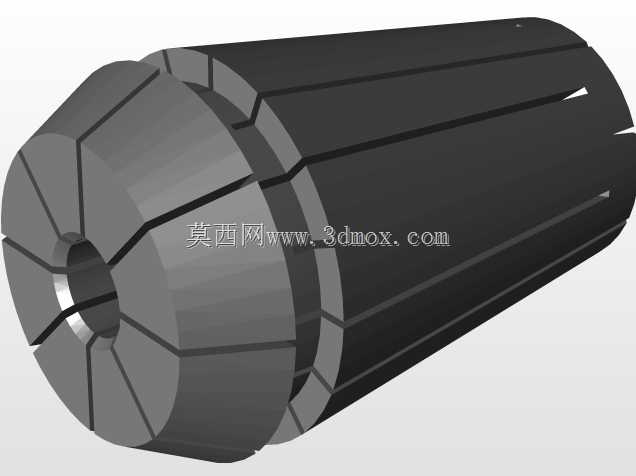

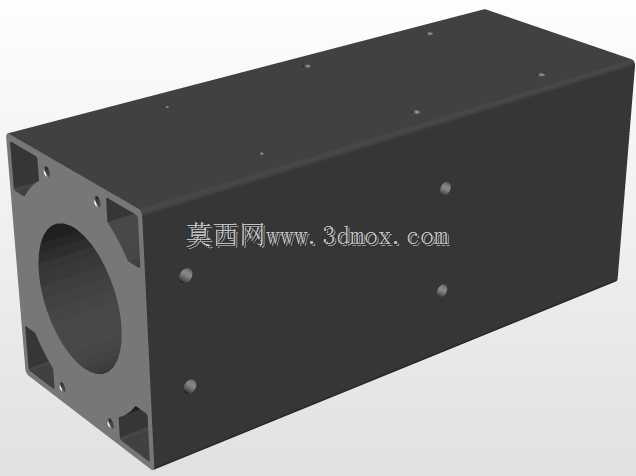

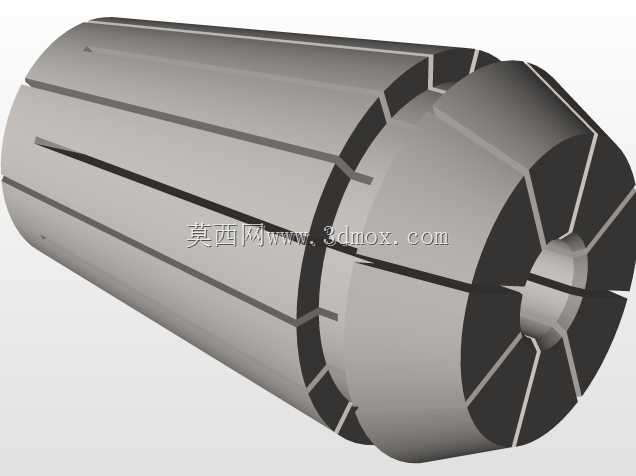

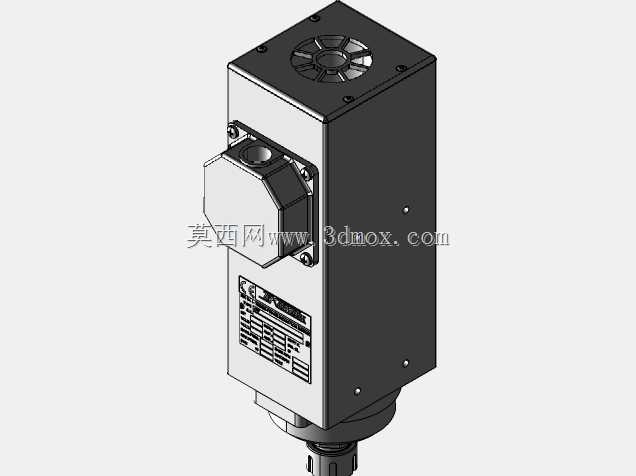

从功能特性来看，该款2KW功率等级的主轴电机采用风冷式散热结构，方形机壳设计既增大了散热接触面积，也为安装固定提供了平整的定位基准，相较于圆形主轴无需额外制作适配抱箍即可实现稳定装夹，大幅降低了设备集成时的安装适配难度。电机输出端采用标准ER夹头结构，可适配不同柄径的加工刀具，装夹精度高、锁紧可靠，高速运转时刀具跳动量控制在极小范围内，能有效保障加工面的光洁度与尺寸精度；尾部集成接线盒结构，将动力接线与防护结构整合为一体，接线操作便捷，同时具备良好的防尘防碎屑能力，可适配车间多尘的加工环境。

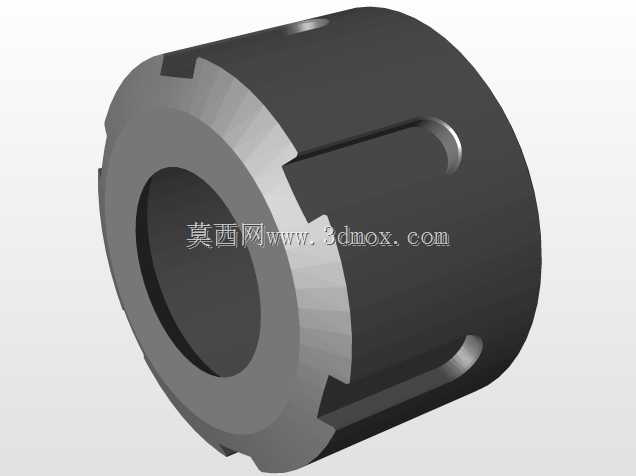

在设计思路上，该模型还原了真实主轴的结构比例与装配关系，机壳部分的安装螺孔位置、接线盒的凸起结构、输出端的轴伸长度、夹头锁紧螺母的外形细节都做了精准还原，建模过程中对照实物的装配边界做了匹配，确保各部件的装配间隙、相对位置与真实产品一致，既可以用于设备整体布局时的干涉检查，也能作为主轴选型时的尺寸参考依据。

从安装边界来看，该主轴采用方形法兰侧装结构，机壳上的多组安装螺孔沿轴向对称分布，可根据设备的布局需求选择不同的安装固定位置，安装时需保证主轴轴线与工作台进给方向的垂直度，预留出尾部接线的操作空间与前端刀具装夹的操作余量，同时要保障风冷散热通道无遮挡，避免长时间高负载运转时出现散热不良的问题。主轴的轴向尺寸与径向截面尺寸经过精准还原，在做设备整体布局设计时，可直接参考模型尺寸预留安装空间，核算主轴与加工台面、防护结构、换刀机构的相对位置，避免出现装配干涉问题，有效缩短设备研发阶段的布局调试周期。
