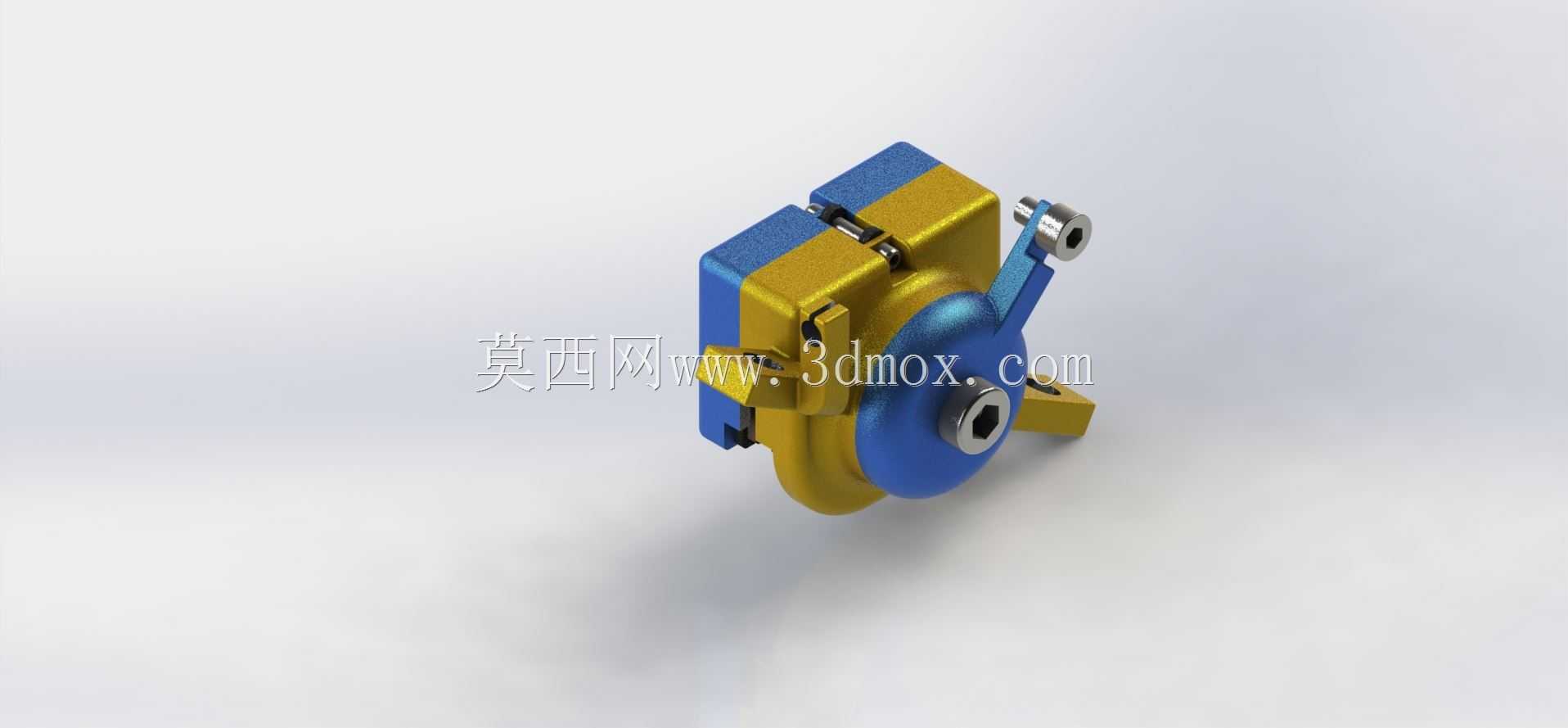

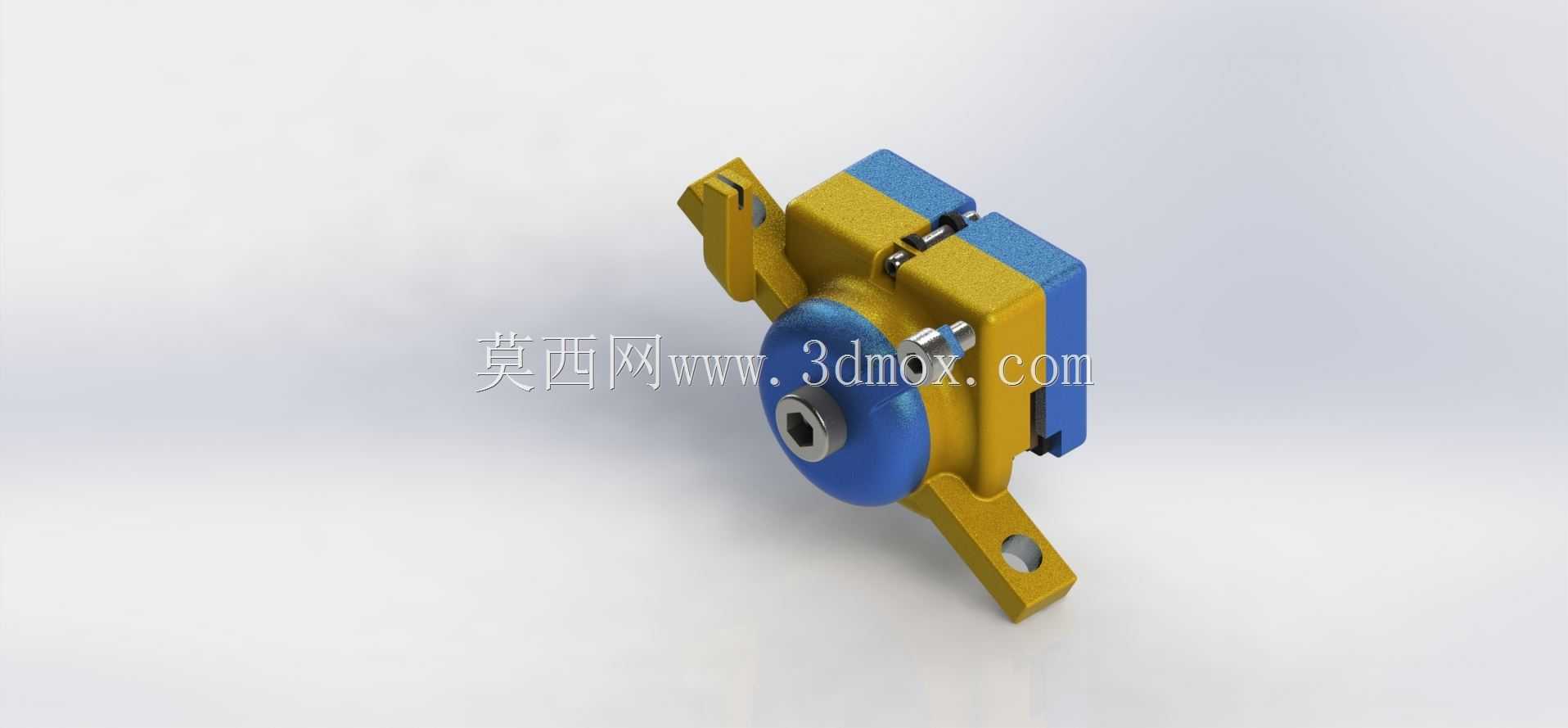

机械式自行车盘式制动卡钳结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，盘式制动卡钳作为碟刹系统的核心执行部件，其结构合理性直接影响制动响应速度、夹持力稳定性与长期使用的耐用度。这款机械式线拉碟刹卡钳的设计，最初源于实际项目改装中的适配需求，在缺乏现成适配模型参考的前提下，以市售常规量产线拉卡钳的实测尺寸为基础做了针对性简化，剔除了项目不需要的冗余调节结构，保留核心制动执行逻辑，既满足项目阶段的结构验证需求，也能为同类卡钳的改装设计、结构迭代提供基础参考。

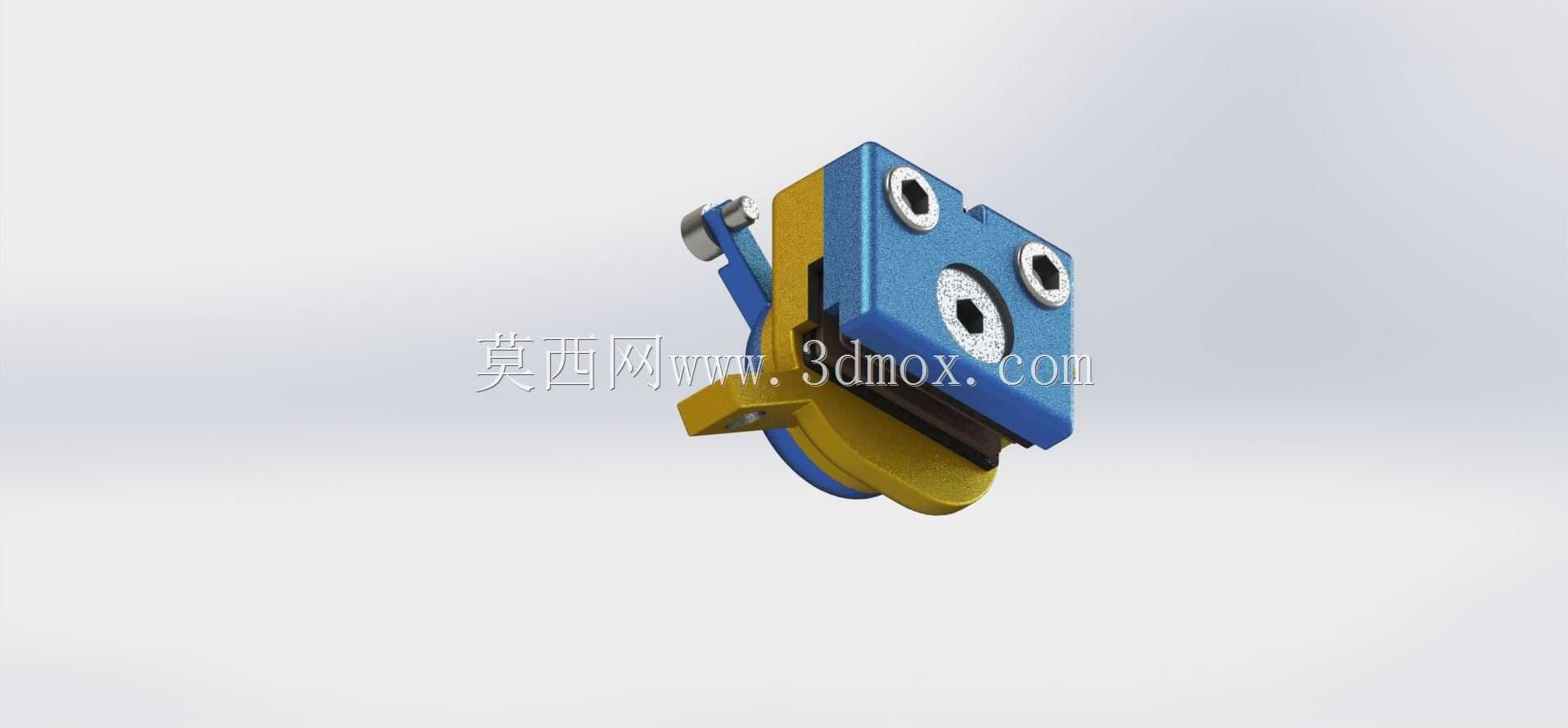

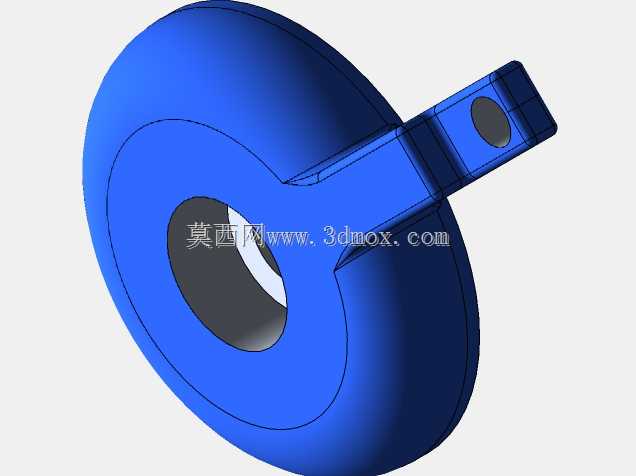

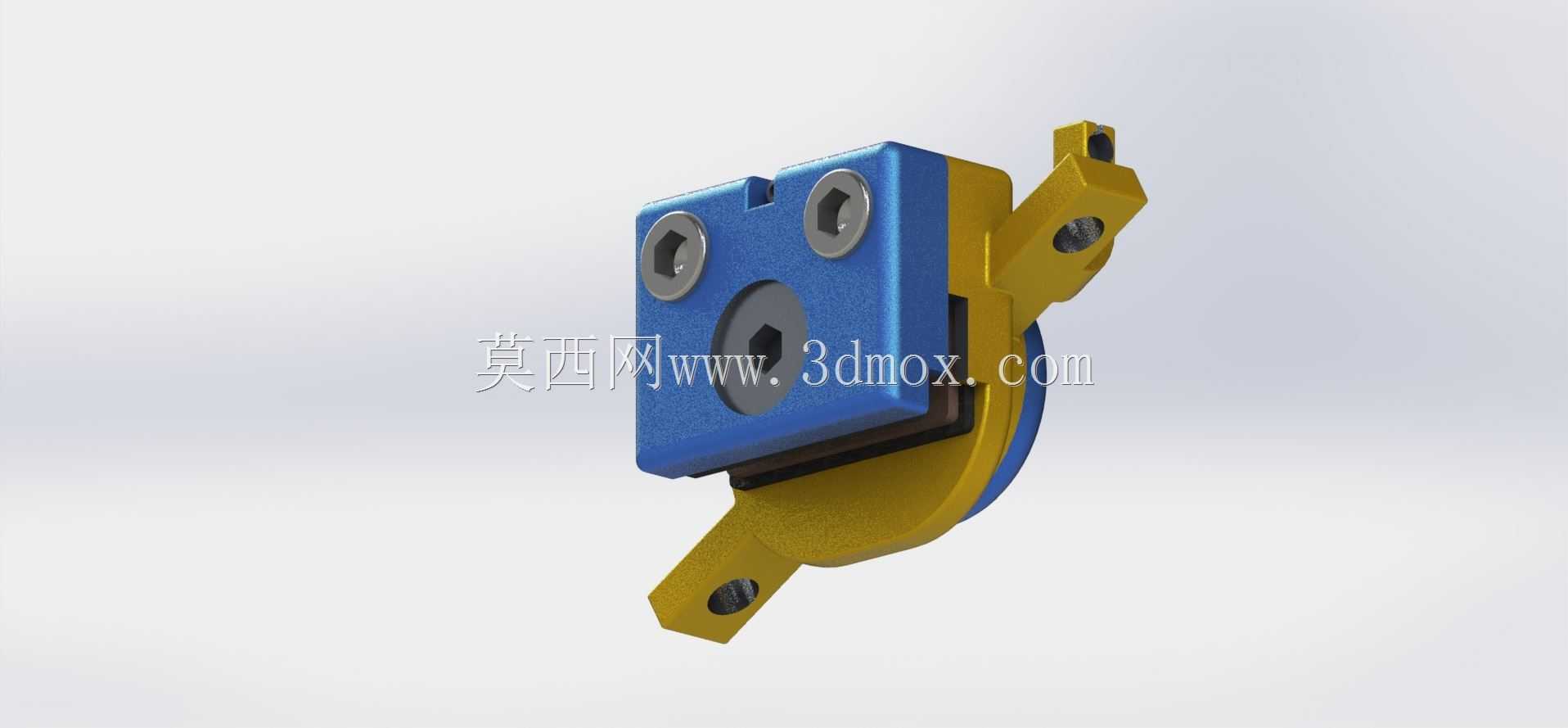

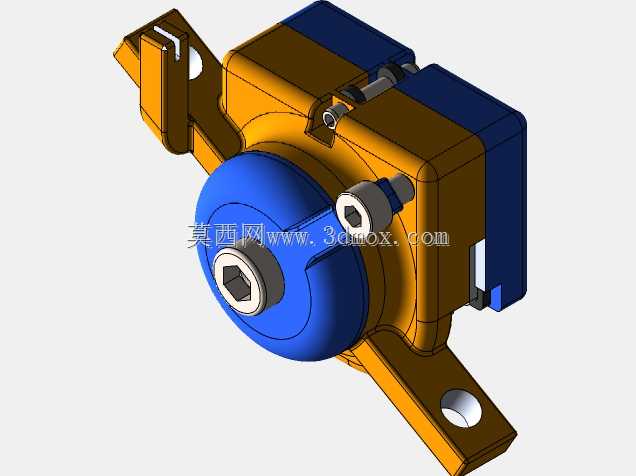

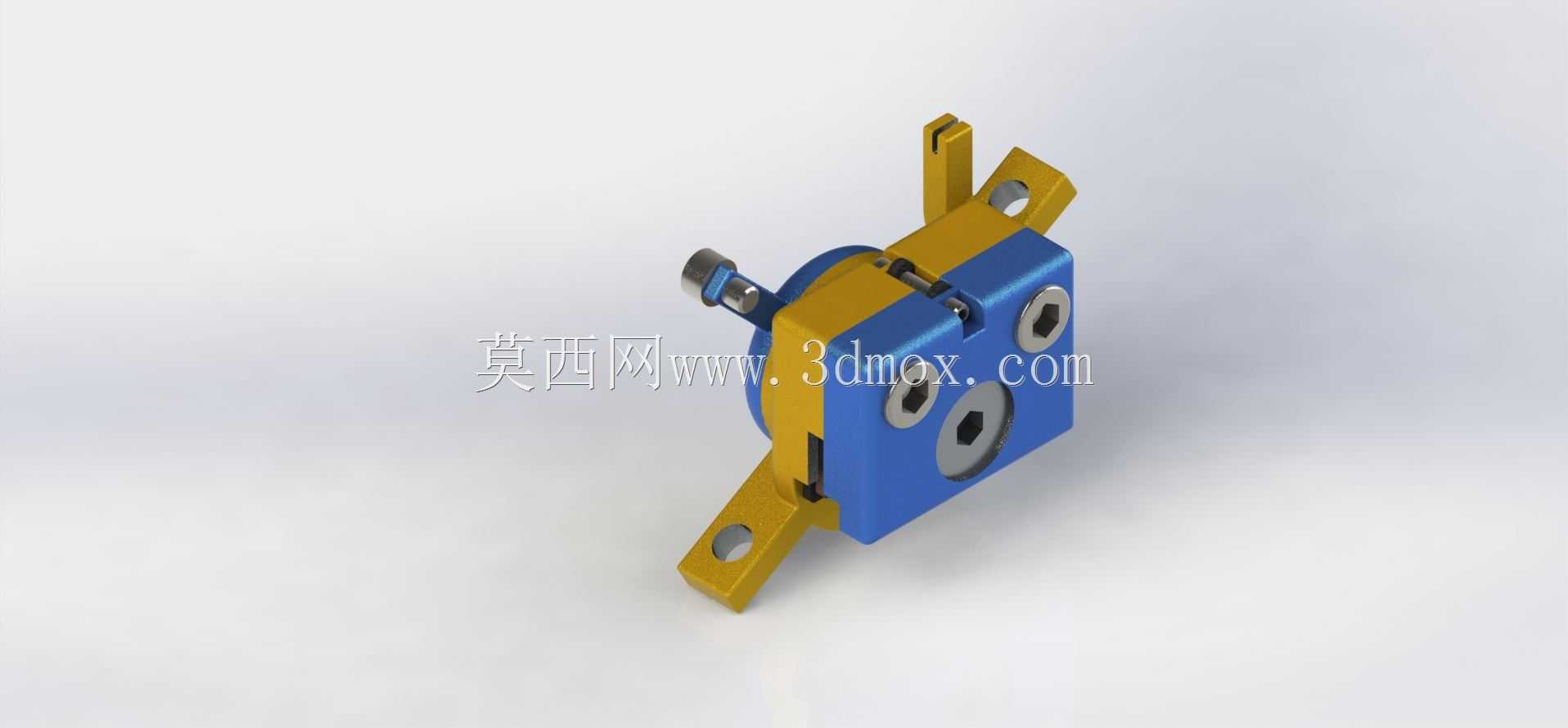

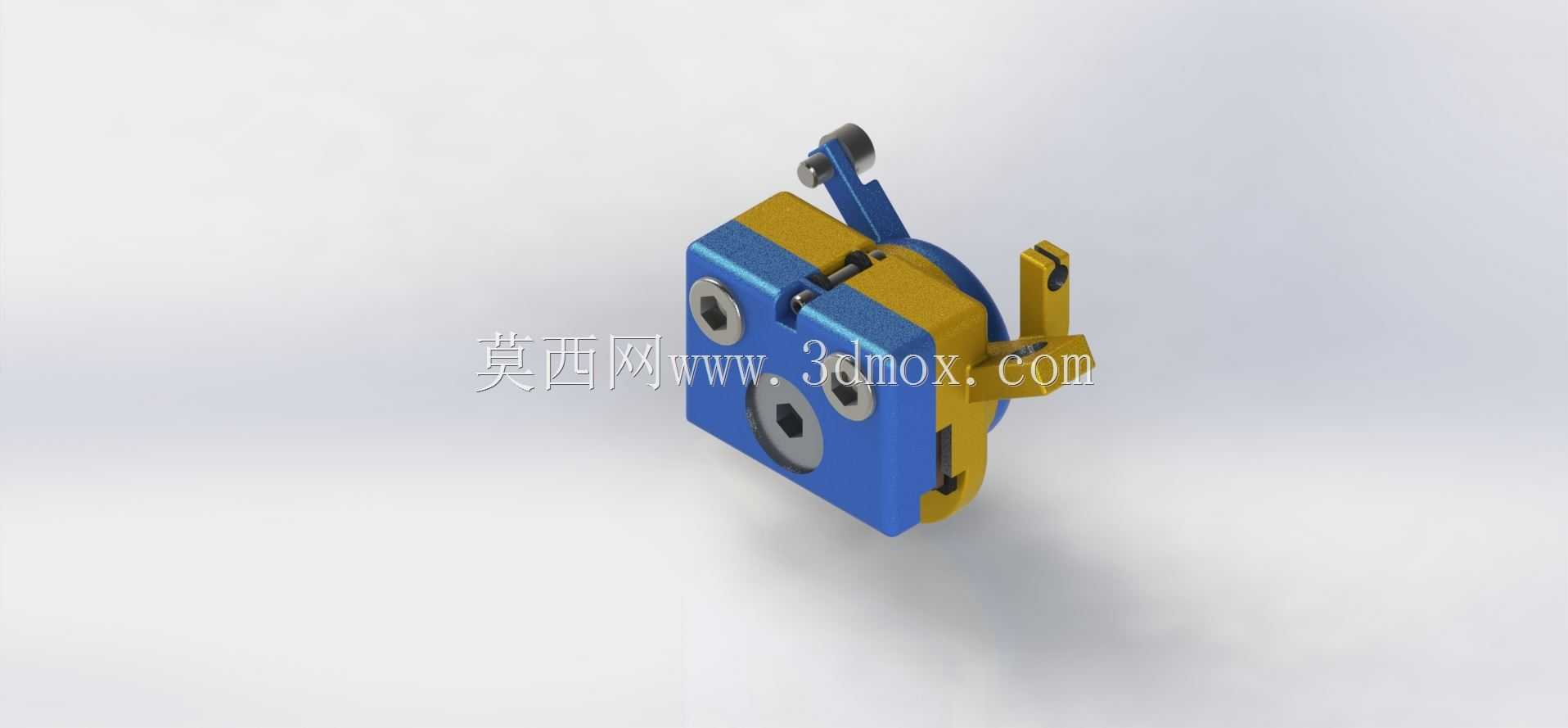

　　从功能实现逻辑来看，该卡钳采用双侧活塞同步推进的夹持结构，线拉臂拉动内部凸轮结构转动时，会推动两侧来令片同步向中间的刹车碟片靠拢，通过摩擦力实现轮组转速的控制，相比单侧推动的卡钳结构，双侧同步动作可以避免碟片受单侧推力产生形变，减少制动过程中的蹭碟风险，同时能让来令片的磨损更均匀，延长易损件的更换周期。设计过程中优先保证核心安装尺寸的通用性，卡钳主体的安装座孔位匹配国际标准的碟刹安装座规格，安装孔间距适配常规160mm、180mm碟片的安装位置，预留的碟片通过间隙满足1.8-2.2mm厚度碟片的使用需求，不需要额外打磨支架就能适配多数市售碟刹轮组。

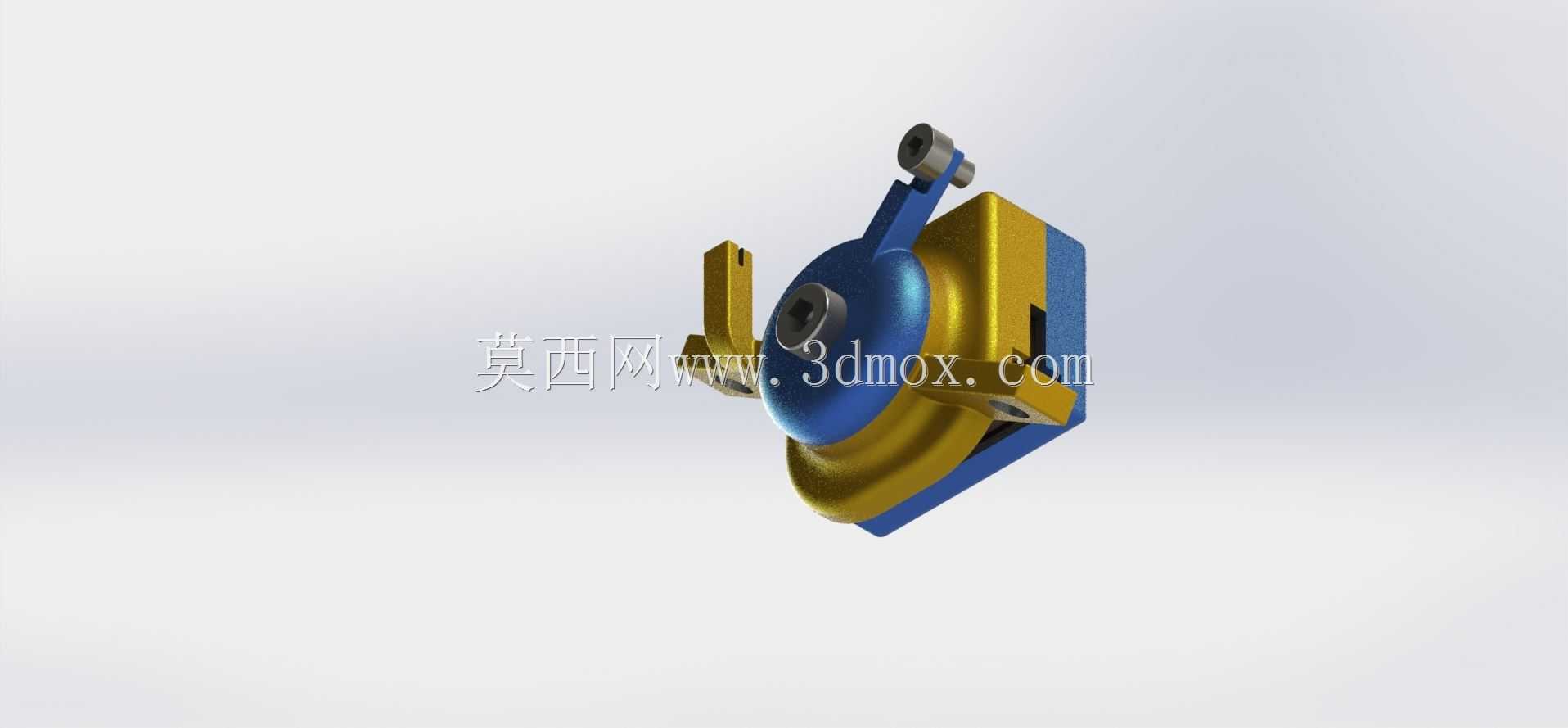

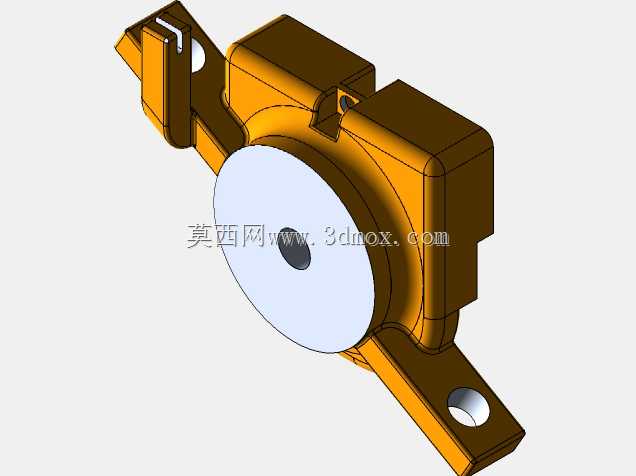

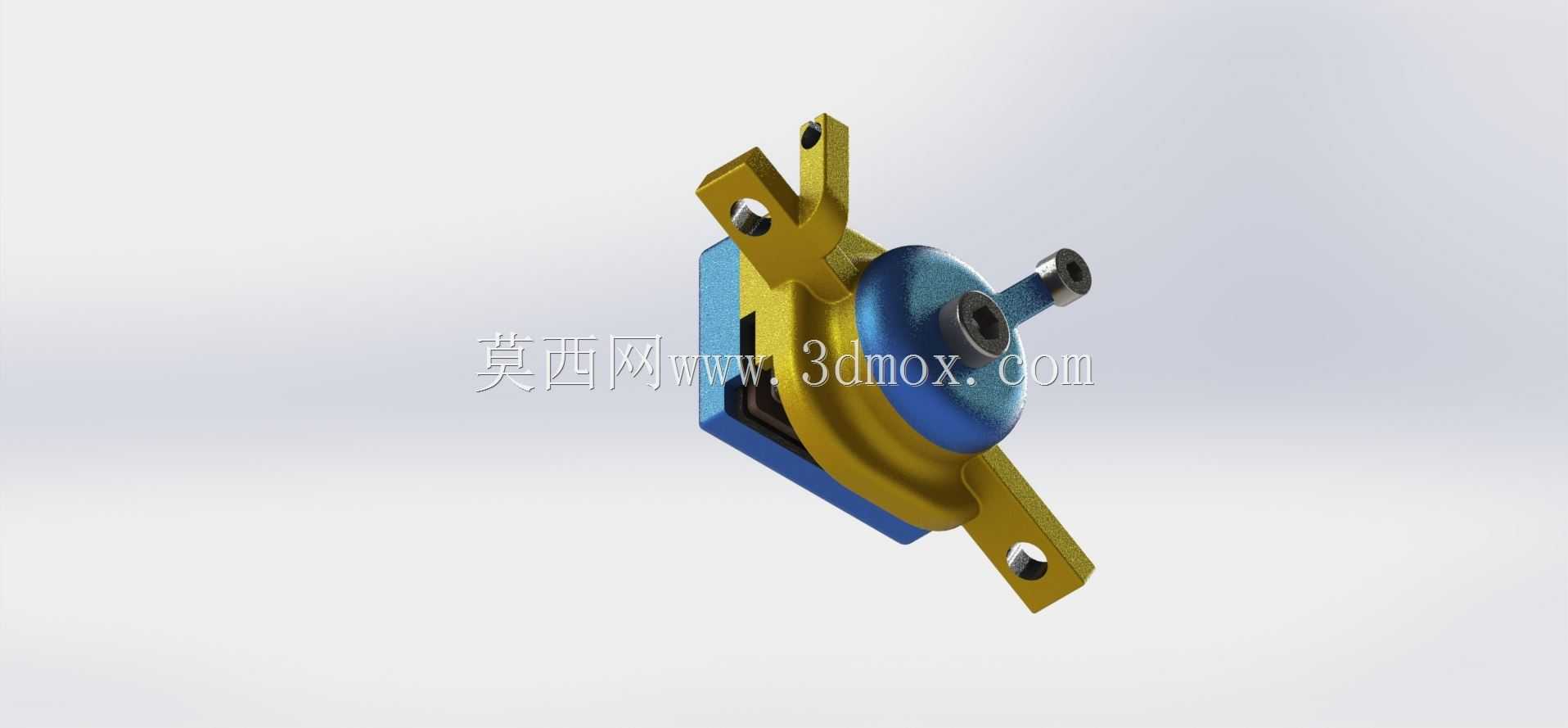

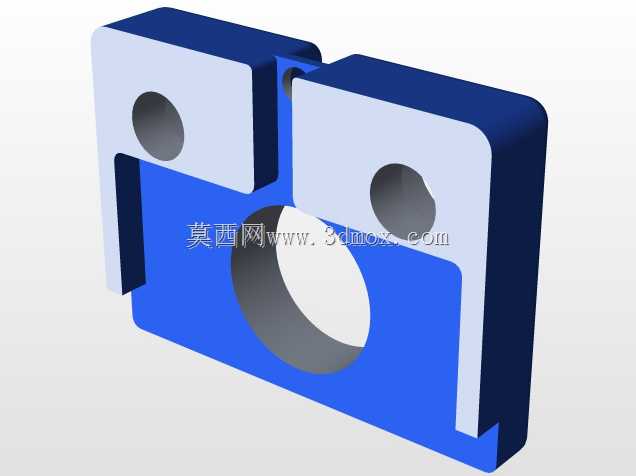

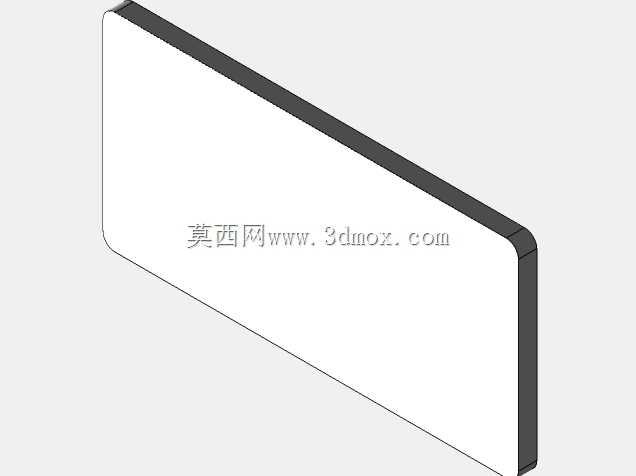

　　结构设计上做了针对性的简化处理，卡钳主体采用分体式装配结构，外壳分为左右两个夹持腔体，内部预留活塞滑动的腔室空间，线拉臂的转动轴位置做了限位结构设计，避免拉线拉力过大导致活塞超出行程范围，来令片的安装槽采用快拆式卡槽设计，不需要完全拆解卡钳就能完成来令片的更换操作。需要注意的是，该模型作为项目验证用的简化结构，省略了部分量产卡钳上的密封件、间隙自动补偿微调结构，直接装车使用无法达到量产成品的制动效果与耐用度，实际装车应用时需要配合对应规格的安装适配器，调整卡钳与碟片的同轴度，保证来令片与碟片两侧间隙均匀，才能获得线性的制动手感。

　　从安装边界来看，卡钳整体外轮廓尺寸控制在常规线拉碟刹的通用尺寸范围内，安装后不会与辐条、花鼓、前叉/车架后下叉产生运动干涉，拉线的走线位置预留了足够的调节空间，适配不同走线方向的车架布线需求，主体结构的受力部位做了加厚处理，模拟常规铝合金锻造卡钳的受力分布，在最大制动拉力下的结构形变控制在合理范围内，不会因夹持力过大导致壳体开裂。
