三辐带握柄金属操作手轮结构设计

这款三辐结构手轮是工业操控场景中应用极为广泛的手动操作部件，主要配套安装在各类需要手动调节行程、切换工位、锁紧机构的工业设备上，常见的应用场景涵盖普通车床、铣床、磨床等通用机床的进给调节工位，印刷机械、包装机械的工位微调结构，以及各类工业阀门的启闭操控端，还有试验设备、工装夹具的手动锁紧调节位置，承担着将操作人员的手动旋转力矩传递给设备内部传动机构，实现精准位移调节、机构锁紧、状态切换的核心作用，相比直柄式操作件，轮式结构能够提供更大的力臂，操作人员施加较小的握力即可获得足够的输出扭矩，大幅降低重载调节场景下的操作强度。

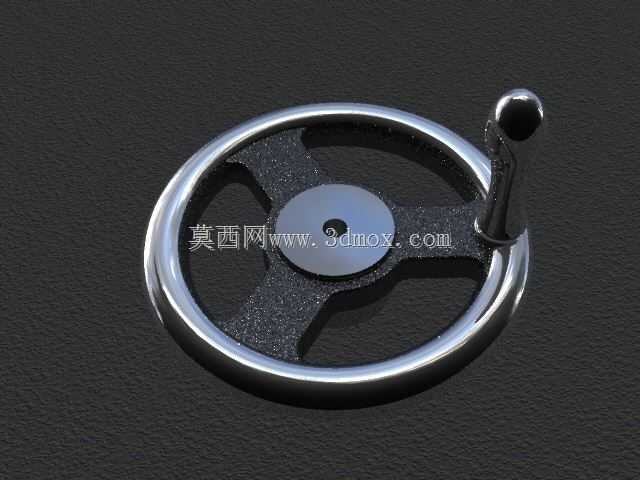

从功能特性来看，这款手轮采用三辐条对称支撑结构，轮缘做了圆滑的镀铬抛光处理，表面光滑无毛刺，握持旋转时不会硌手，长时间操作也不易产生手部磨损；中心位置设置了标准的安装轴孔与定位端面，安装时可以直接套在设备的操作轴端，通过端面的紧定螺钉或者键连接实现周向固定，保证扭矩传递过程中不会出现打滑空转的问题；轮缘一侧额外设置了可转动的独立握柄，在需要快速转动手轮的场景下，操作人员可以握持这个握柄实现快速连续旋转，无需整手扣住轮缘挪动，大幅提升快速调节的操作效率，握柄本身采用球面端头设计，转动时与手掌的贴合度更好，快速旋转时不会剐蹭衣物或者划伤手部。

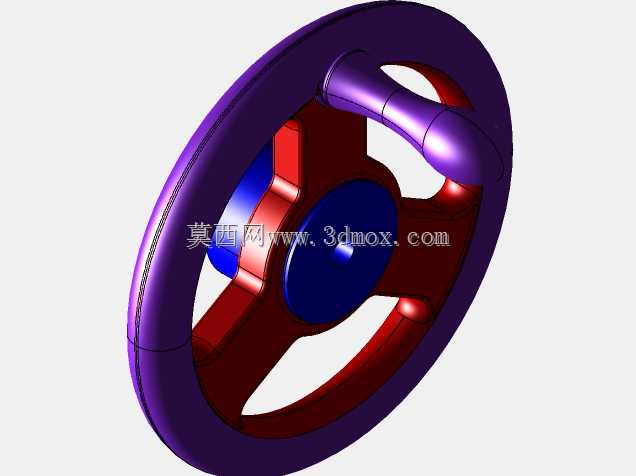

在设计思路上，这款手轮充分平衡了结构强度与操作手感的需求，三辐条采用等夹角120度对称布局，相比两辐结构拥有更好的结构刚性，承受大扭矩操作时辐条不易出现弯曲变形，相比四辐及以上的多辐结构又减少了不必要的材料冗余，控制了零件自身重量，降低设备操作端的额外负载；辐条表面做了麻面防滑处理，即使手上沾有少量切削液、油污，直接握持轮缘操作时也能获得足够的摩擦力，不会出现打滑脱手的问题；中心的安装端面做了精加工平整处理，安装后与设备轴座端面贴合紧密，手轮转动时不会出现端面跳动，保证调节过程的平稳性。

从安装边界来看，这款手轮的轮体外径适配常规中型设备的操作空间需求，安装时需要预留的转动空间略大于轮体外径，保证旋转过程中不会与设备周边的防护罩、走线槽等部件发生干涉；中心轴孔的深度匹配常规操作轴的伸出长度，安装后手轮背面与设备面板之间留有合适的间隙，转动时不会摩擦设备面板表面；侧边握柄处于收拢状态时不会超出轮缘的外轮廓，不会在设备非操作状态下形成突兀的凸起，避免过往人员剐蹭磕碰，握柄转动的行程也做了限位设计，不会出现过度翻转卡滞的问题，能够适配不同操作习惯的人员使用需求。
