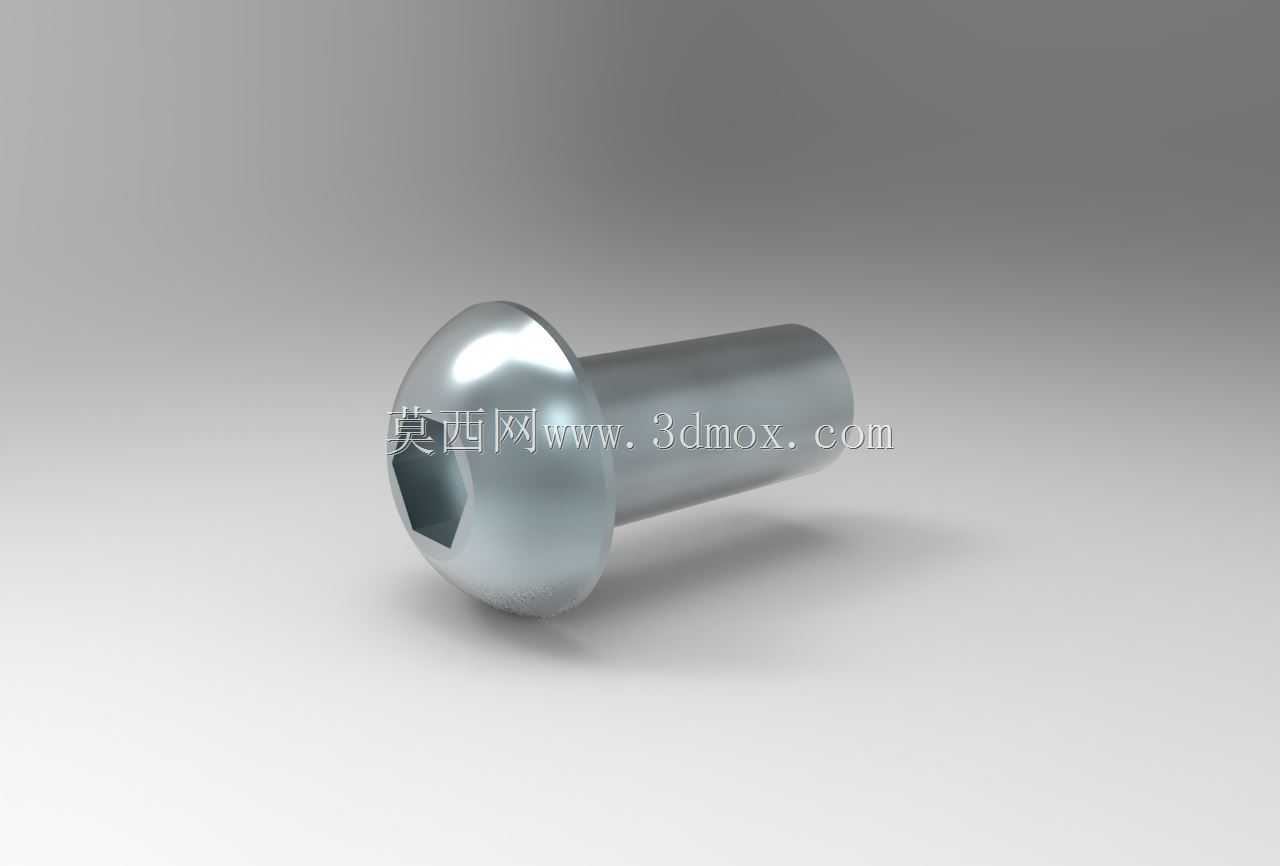

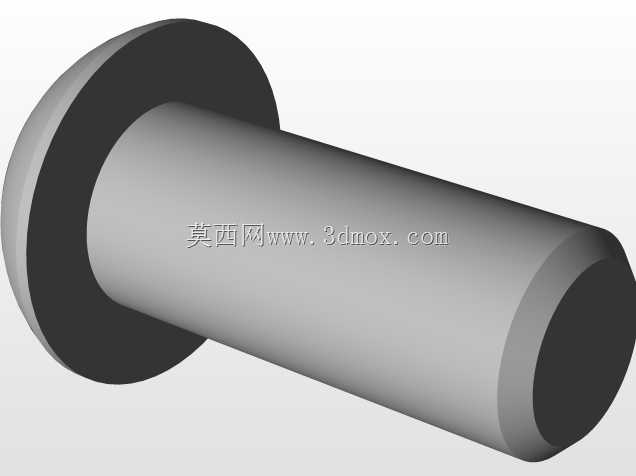

盘头内六角紧固螺钉标准件参数化设计

这款盘头内六角紧固螺钉是机械装配领域应用极为广泛的基础紧固件，在各类机电设备组装、工装夹具搭建、钣金结构连接、消费电子产品外壳固定、小型自动化模组锁紧等场景中都承担着核心的连接紧固作用。相较于沉头螺钉，盘头结构无需在被连接件表面加工沉孔，可直接在平整安装面完成锁紧作业，能有效降低被连接件的加工成本与工序复杂度，尤其适合薄壁板材、型材框架这类无法加工沉孔的安装场景，同时盘头较大的头部承压面可以分散锁紧时的压应力，避免薄壁件被压溃变形。内六角驱动的结构设计让螺钉可以在狭窄的装配空间内完成锁紧操作，配套的内六角扳手可以深入沉腔施加扭矩，不会像外六角结构那样受周边空间限制无法套入扳手，在密集排布的安装点位上也能顺利完成单颗螺钉的拆装作业，大幅提升狭小空间内的装配效率。在设计这款螺钉的三维模型时，首先遵循通用紧固件的受力逻辑，头部与杆部的过渡位置设计了平滑的圆角结构，避免应力集中导致螺钉在承受交变载荷时从根部断裂，内六角驱动槽的深度与对边尺寸严格匹配通用扳手的规格，保证扳手插入后有足够的接触面积，不会出现拧花槽口的问题。杆部的尺寸公差按照通用紧固配合的要求设定，既可以顺畅穿入预制的安装通孔，又不会因为间隙过大导致连接出现错位偏移，头部的盘形曲面做了顺滑的弧面过渡，没有尖锐棱角，既可以避免装配时划伤操作人员，也能让安装后的外观更加规整。安装边界方面，这款螺钉的头部外径大于杆部直径，安装时需要在被连接件表面预留对应头部直径的平整承压区域，保证头部端面可以完全贴合安装面，避免出现偏斜导致锁紧力不均；杆部长度可根据不同的连接厚度适配，锁紧时施加的扭矩需要匹配螺钉的材质强度等级，避免扭矩过大导致螺纹滑牙或者杆部断裂。这类紧固件作为工业装配的基础零件，看似结构简单，却直接决定了整套设备的连接可靠性，参数化的模型设计可以快速调整不同的杆长、头部尺寸参数，适配不同场景的安装需求，无需重复建模就能快速生成对应规格的模型，大幅提升设计阶段的选型效率。
