150磅级系列法兰连接密封构件

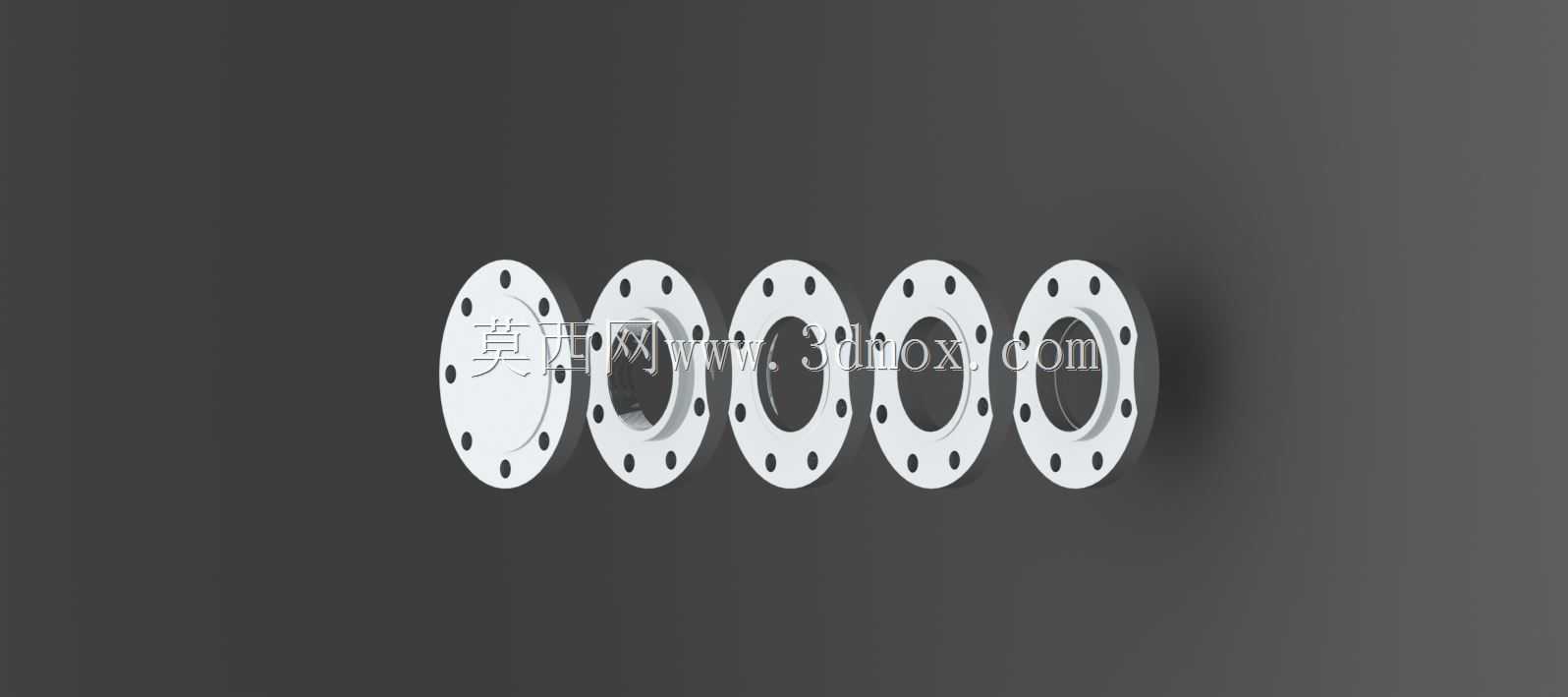

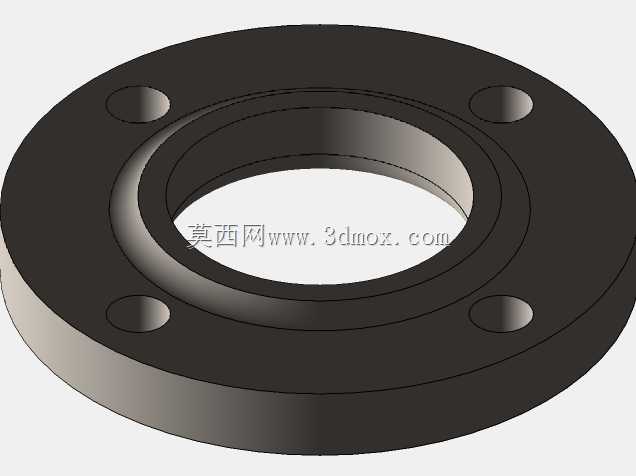

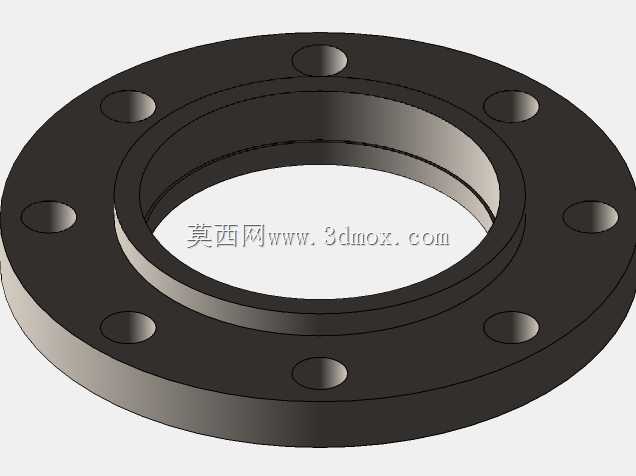

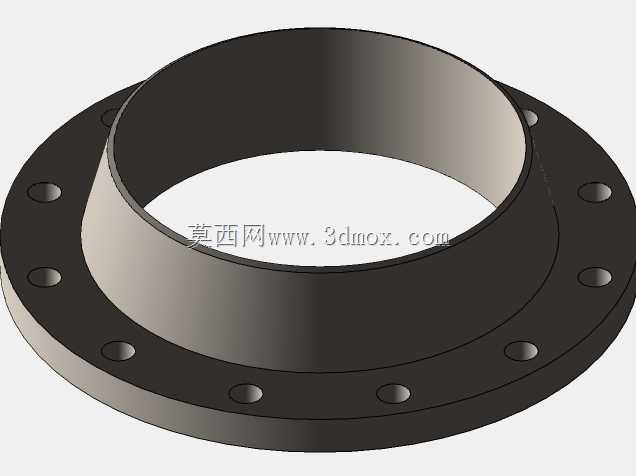

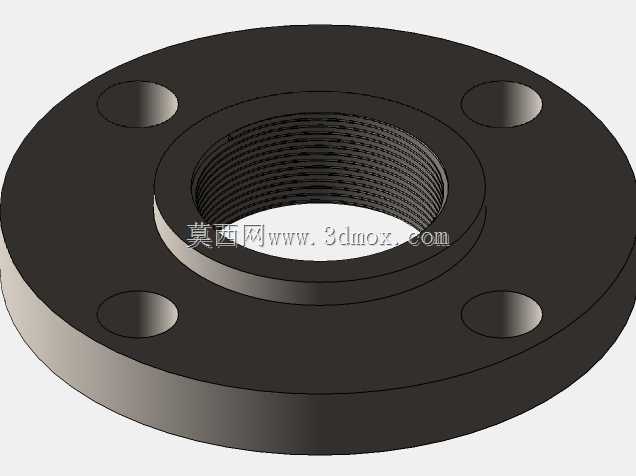

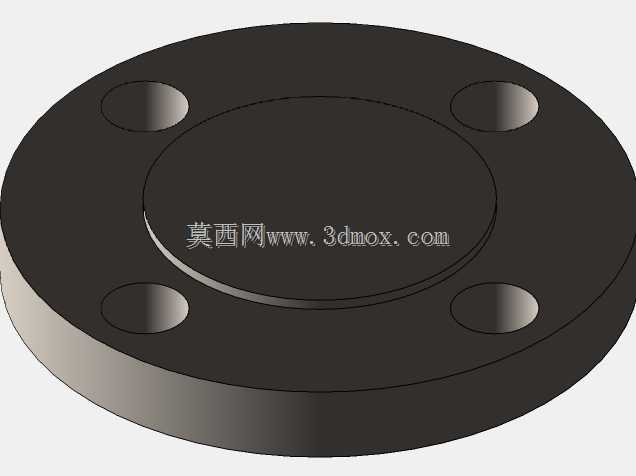

在石油化工、市政给排水、暖通空调、船舶动力等涉及流体介质输送的工业场景中，法兰是管道系统与设备端口实现可拆卸刚性连接的核心密封构件，承担着介质密封、载荷传递、管路对位的关键作用，其结构合理性与尺寸精度直接决定整套管路系统的运行稳定性与泄漏风险等级。本次设计的150磅级系列法兰，覆盖滑套、承插焊、螺纹、盲板、焊颈五类常用连接形式，适配公称通径从1/2英寸至24英寸的全尺寸管路需求，可满足不同压力工况、安装空间、介质特性下的管路连接需求。从实际应用场景来看，滑套法兰多用于低压常温的给排水、循环水管路，安装时可实现管路的小幅对位调整，降低现场施工的对位难度；承插焊法兰适配小口径高压管路，焊后连接强度高，抗振动疲劳性能优异，常见于液压站、高压注水管路的连接节点；螺纹法兰无需现场焊接作业，适合易燃易爆工况下的管路快速装配，在燃气输送、消防管路系统中应用广泛；盲板法兰用于管路末端封堵、设备检修口的临时密封，可实现管路分段隔离，为设备检修、管路改线提供安全的作业边界；焊颈法兰通过长锥颈结构实现与管路的平滑过渡，能有效降低管路转角处的应力集中，适配高温高压、介质流速波动大的蒸汽管路、化工原料输送管路。设计过程中严格遵循150磅级压力等级的密封面尺寸规范，统一采用突面密封结构，密封面粗糙度控制在Ra3.2-6.3μm区间，可适配非金属平垫片、缠绕式垫片等多种密封垫片，保证不同工况下的密封可靠性。法兰盘的螺栓孔采用跨中均布设计，避免螺栓安装时与管路焊缝、支撑结构产生干涉，螺栓孔孔径与螺栓规格的配合间隙控制在1-2mm，既保证安装时的对位调整余量，又避免间隙过大导致的法兰偏斜、密封面压合不均问题。针对不同连接形式的结构特性，设计时对各部位的尺寸边界做了明确约束：承插焊法兰的承插孔深度与管路插入深度匹配，预留1.5mm的焊接收缩间隙，避免焊接后法兰密封面出现翘曲变形；螺纹法兰的内螺纹采用密封管螺纹标准，螺纹配合精度控制在6H级，无需额外密封填料即可实现低压工况下的螺纹密封；焊颈法兰的锥颈过渡段采用圆弧平滑过渡，过渡圆角半径不小于管壁厚度的1/3，有效降低管路运行过程中的应力集中系数，提升法兰的抗疲劳寿命；盲板法兰的厚度根据压力等级做等强度校核，中心区域无结构减薄，保证封堵状态下可承受全等级压力载荷而不产生塑性变形。所有规格的法兰外圆、密封面、螺栓孔的同轴度公差控制在0.2mm以内，端面跳动公差不超过0.1mm，可保证安装后密封面完全贴合，避免因加工精度不足导致的局部泄漏。在现场安装层面，该系列法兰的安装边界充分考虑了不同工况的操作空间需求，法兰盘的外圆尺寸预留了足够的扳手操作空间，螺栓安装时无需额外定制特殊工装，采用常规扭力扳手即可完成螺栓的对称紧固作业，适配现场快速装配、后期维护拆卸的使用需求。
