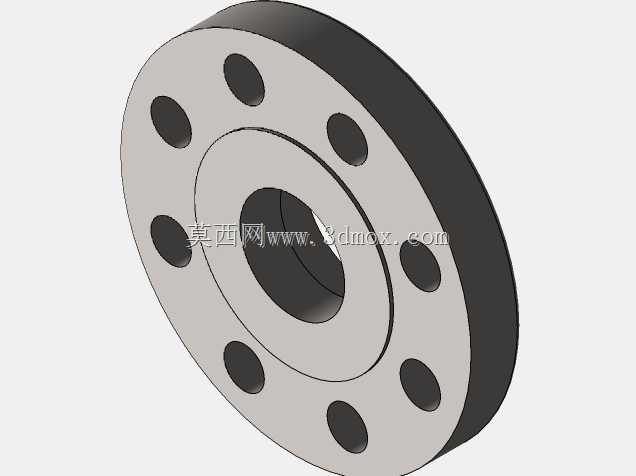

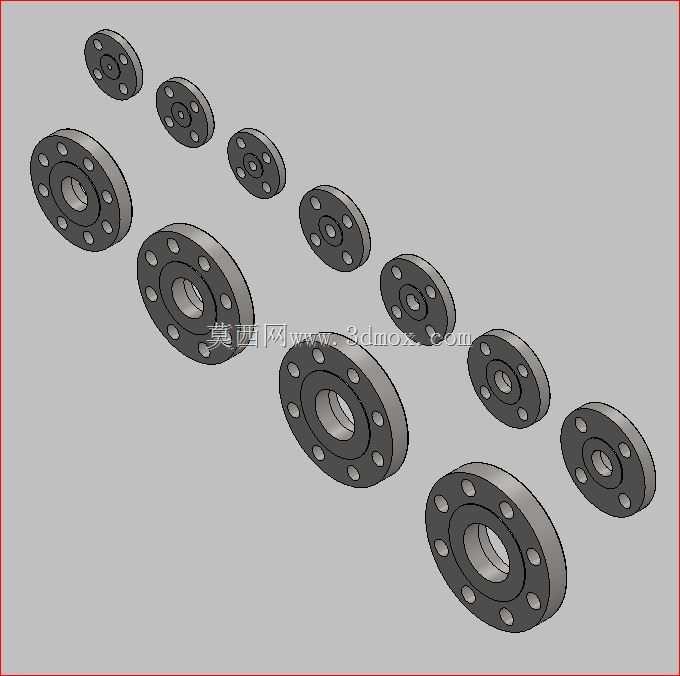

ANSI600磅级承插焊法兰系列设计

该系列承插焊法兰主要应用于石油化工、电力冶金、油气输送等高压管路系统中，作为管路之间、管路与阀门设备之间的核心连接构件，承担着介质密封、载荷传递的关键作用，适配600磅级压力等级的严苛工况，能够在高温高压、介质腐蚀的复杂管路环境下长期稳定工作，避免管路连接位置出现泄漏、松脱等故障。在实际管路布设场景中，这类承插焊法兰多用于小口径高压管路的连接作业，安装时将管道插入法兰的承插孔内，在法兰外侧完成角焊缝焊接，相比平焊法兰拥有更优异的密封性能与结构强度，相比对焊法兰安装定位更便捷，能够有效降低现场施工的对位难度，提升管路装配的作业效率。设计过程中严格遵循ANSI标准的尺寸规范，对法兰的密封面形式、螺栓孔分布圆直径、承插孔内径、法兰整体厚度等核心参数做了统一化的系列化排布，覆盖多档常用管路通径规格，能够适配不同管径的高压管路连接需求，同压力等级下的法兰螺栓孔位完全匹配，可实现同规格产品的通用互换，降低管路运维过程中的备件储备成本。外形结构上采用带颈承插的结构形式，颈部的渐变过渡结构能够有效分散管路运行过程中产生的应力集中，避免法兰在压力波动、管路振动的工况下出现结构开裂；密封面采用突面结构，配合对应的密封垫片能够实现可靠的端面密封，螺栓孔沿法兰圆周均匀分布，安装时可根据现场管路走向灵活调整安装角度，不受螺栓对位的角度限制。安装边界方面，设计时充分考虑了现场焊接作业的操作空间，法兰外缘与相邻构件预留了足够的螺栓紧固操作间隙，承插孔的深度与管道插入深度做了匹配设计，既能够保证管道插入后的定位稳定性，也能避免插入过深影响管路内部的介质流通截面，法兰背面的结构做了平整化处理，能够与管路支架、紧固件实现良好贴合，保证连接后的整体结构刚性。整套系列法兰的结构设计兼顾了密封可靠性、安装便捷性与工况适应性，能够满足高压管路系统的各类连接需求。
