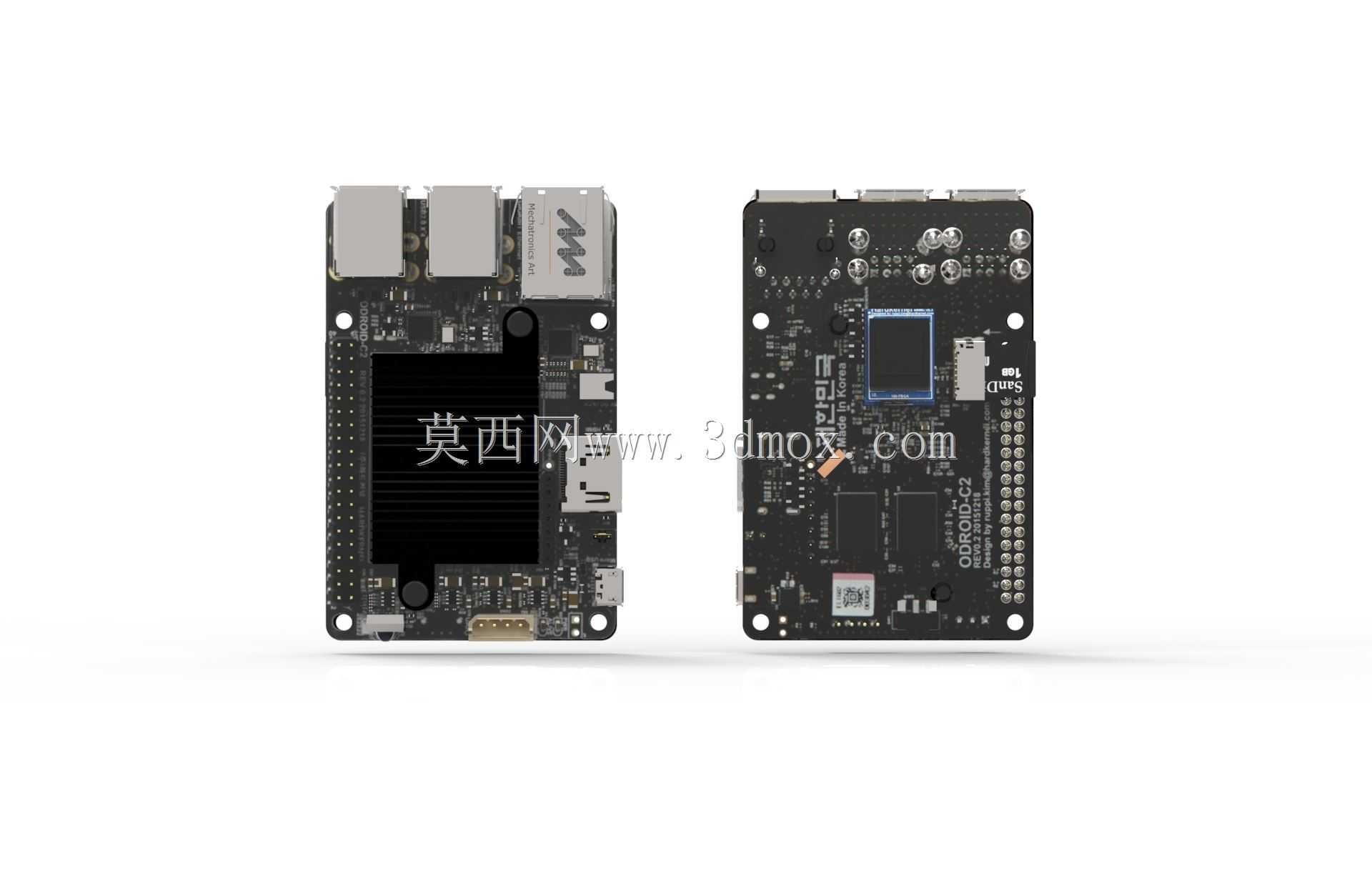

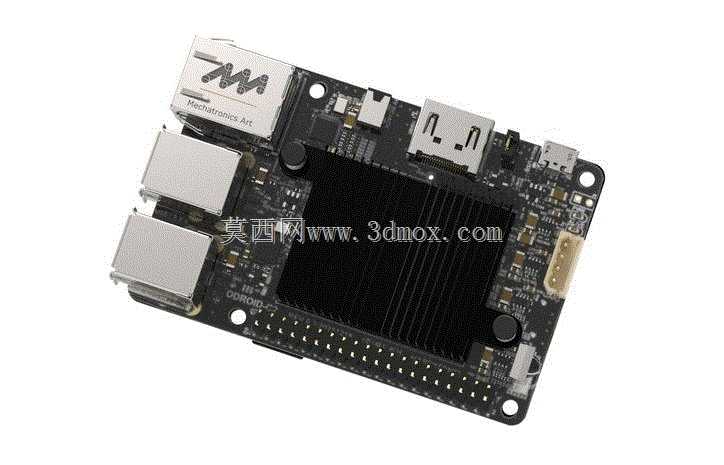

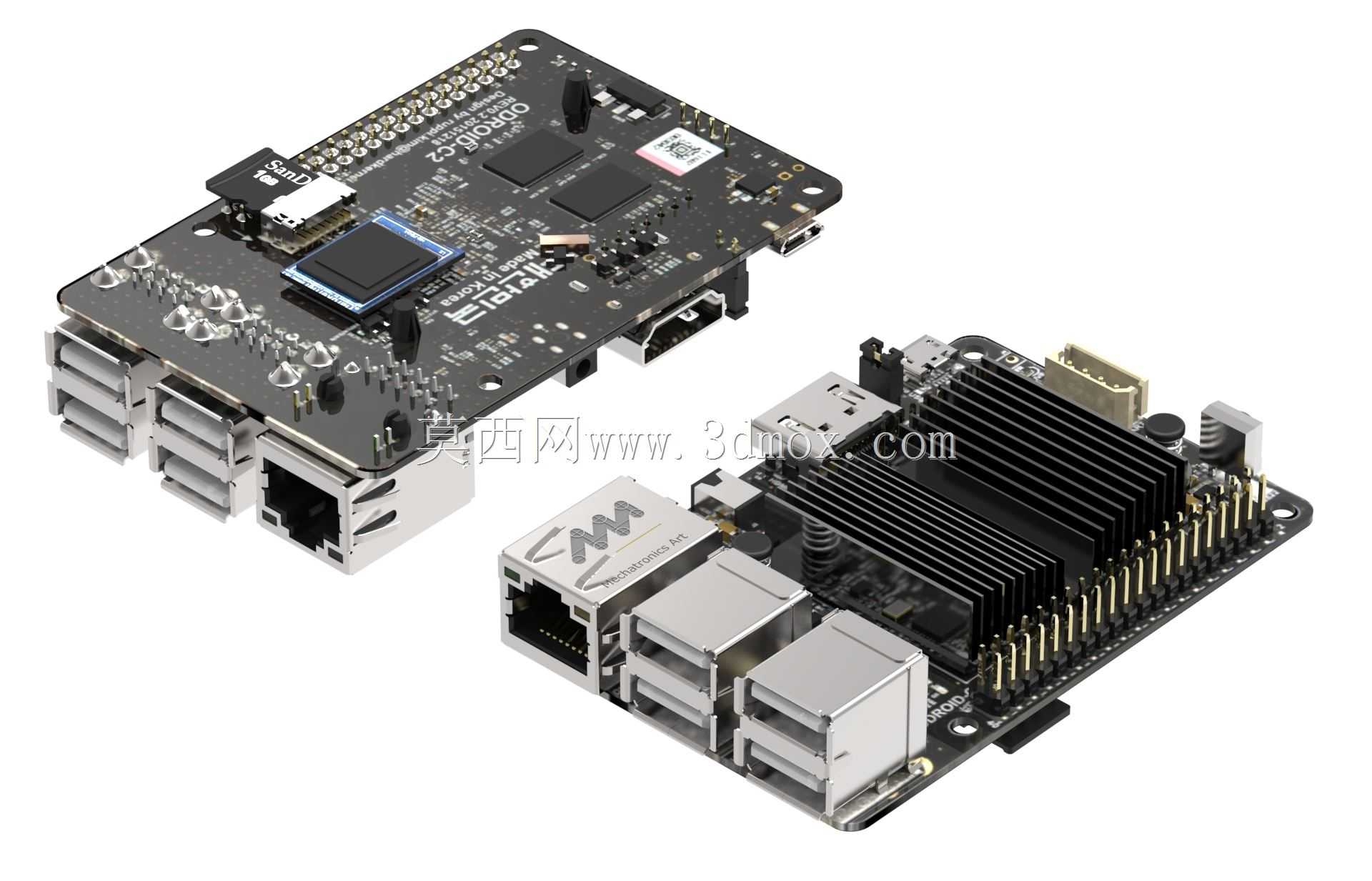

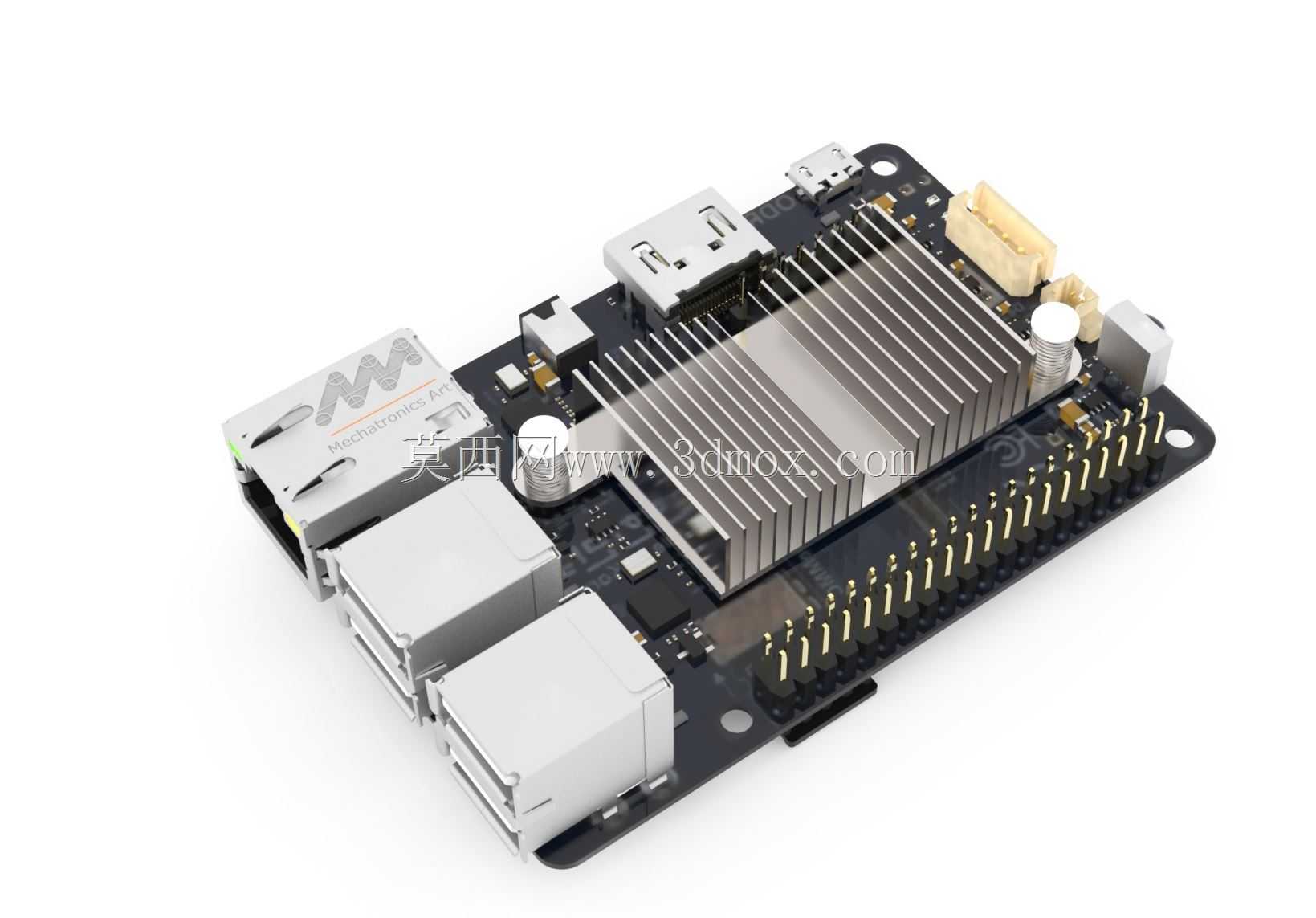

ODROIDC2硬核单板开发板结构设计

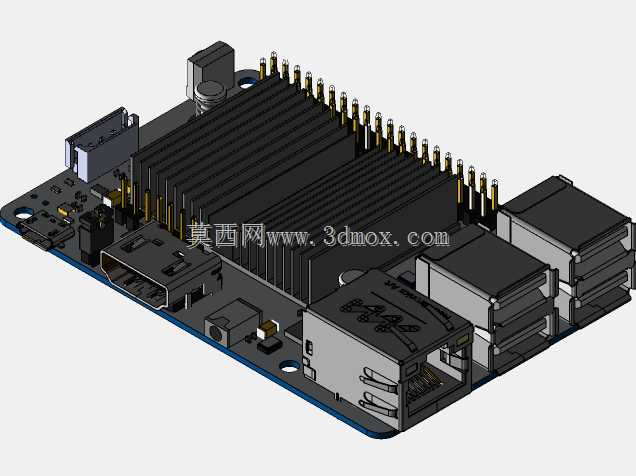

这款单板开发板的结构设计围绕嵌入式场景的紧凑部署需求展开，整体采用矩形PCB板型布局，所有接口沿板边排布，充分考虑嵌入式设备装机时的走线与插拔空间，板载元件的高度差经过精准测算，散热片与核心芯片的贴合间隙控制在合理范围，既保证散热接触面积，又避免元件挤压造成的焊接损伤。从实际应用场景来看，该开发板可适配家庭影音机顶盒的嵌入式部署，板身预留的HDMI接口、以太网口与多组USB接口沿侧边一字排开，装机时可直接对应外壳的开孔位置，无需额外转接延长，大幅降低外壳开模的适配成本；在网页浏览、轻量游戏类通用计算场景中，板身的元件布局避开了手持握持的常用接触区域，减少使用过程中静电对核心电路的干扰；面向高校实验室与小型办公场景的工具开发需求时，板载的排针引脚沿板边单侧排布，预留了足够的杜邦线插拔空间，外接传感器、扩展模块时不会与周边接口产生干涉。在硬件修补原型与家庭自动化控制器场景下，该板的安装孔位按照通用嵌入式外壳的标准间距设置，四个边角的固定孔位做了沉台设计，螺丝锁紧后不会突出板身表面，可直接贴合安装面固定，无需额外加装铜柱垫高，整体安装厚度控制在极小范围，可嵌入狭窄的设备腔体内部。设计过程中采用卡尺实测的真实尺寸作为建模基准，板身所有接口的突出长度、元件的高度参数都与实物完全匹配，核心区域的散热片采用鳍片式结构，建模时还原了每一片鳍片的间距与厚度，保证结构仿真时的散热风道模拟与实际情况一致；板载的存储模块、接口屏蔽罩等部件都做了独立的结构拆分，既可以完整呈现整板的装配关系，也可以单独提取单个部件做结构适配。从安装边界来看，整板的长宽尺寸适配标准的迷你嵌入式外壳，所有外接接口的外伸长度都控制在常规外壳的壁厚允许范围内，不会出现接口突出过长或无法对齐外壳开孔的问题，板身背面的元件高度经过统一管控，背面最高元件的高度不超过2mm，安装时背面与安装面之间仅需预留极小间隙即可，不会出现元件顶壳的情况，可适配绝大多数紧凑型嵌入式设备的内部安装空间。
