希泰HS-5055MG数字金属齿轮舵机结构设计

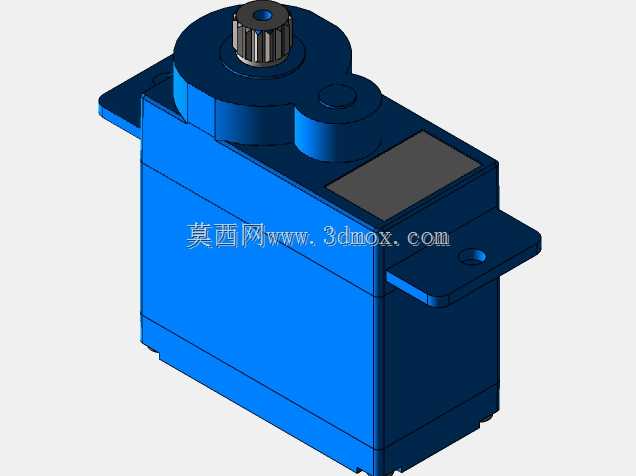

这款微型数字舵机主要面向小型高性能电动直升机、固定翼航模、小型帆船模型的舵面控制场景，同时也可适配小型机器人关节驱动、精密云台角度调节、自动化小行程执行机构等对控制精度、输出扭矩、响应速度有较高要求的轻量化应用场景，是小负载高精度角度控制场景下的核心执行部件。在实际使用中，它能够接收控制系统发出的PWM控制信号，将电信号转化为输出轴的指定角度偏转，精准带动负载完成预设的角度动作，相比传统模拟舵机，它的数字控制电路能够更快处理控制信号，保持更稳定的锁止力矩，避免负载波动带来的角度偏移，金属齿轮的传动结构也大幅提升了舵机的负载能力与抗冲击性能，在航模做剧烈机动动作、机器人关节遇到瞬时阻力时，不会出现齿轮扫齿、传动失效的问题。从设计思路来看，这款舵机采用了上下分体式的方形壳体结构，主体外壳使用高强度工程塑料材质，在保证结构强度的同时尽可能压缩整体重量，适配航模、小型机器人对负载重量的严苛要求；顶部的输出轴采用标准齿形设计，能够兼容市面上绝大多数通用舵机摇臂、舵盘配件，无需额外定制连接件即可完成装配；壳体两侧延伸出带安装孔的固定耳，安装孔的位置与孔距遵循微型舵机的通用安装规范，用户可以直接在预设的安装位上使用螺丝完成固定，不需要额外打孔调整安装位置。在外形尺寸与安装边界上，这款舵机的主体为规整的长方体结构，顶部的减速箱部分做了阶梯式凸起设计，既容纳了多级金属减速齿轮组，也不会额外占用过多的横向安装空间；输出轴的伸出高度经过精准计算，安装标准摇臂后不会与壳体顶部产生运动干涉，摇臂的左右摆动范围覆盖舵机的额定工作角度，在最大偏转角度下也不会触碰安装面周边的结构；底部做了平整化处理，能够紧密贴合安装基面，避免安装后出现晃动、定位偏移的问题；壳体上的走线槽位置预留了足够的线材弯曲空间，连接控制线时不会出现线材过度弯折、芯线断裂的隐患。整体传动结构上，电机输出的动力经过多级金属齿轮减速后传递到顶部输出轴，每一级齿轮的啮合间隙都经过优化设计，既保证传动过程的顺畅无卡顿，也尽可能减小了传动回程间隙，提升角度控制的精准度，让舵机在小角度微调时也能快速、精准地到达指定位置，满足航模飞行、精密机构调节时的细微控制需求。
