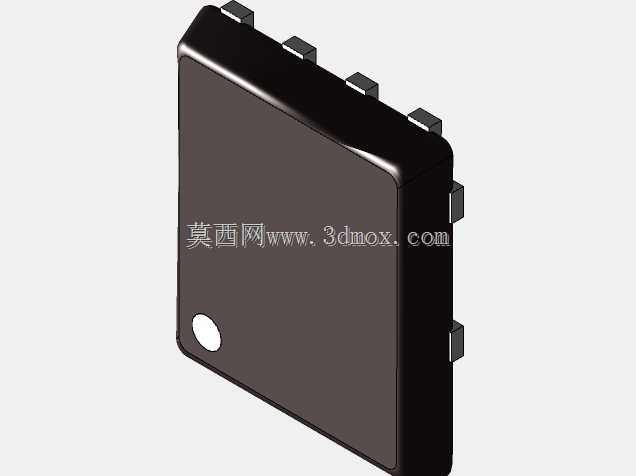

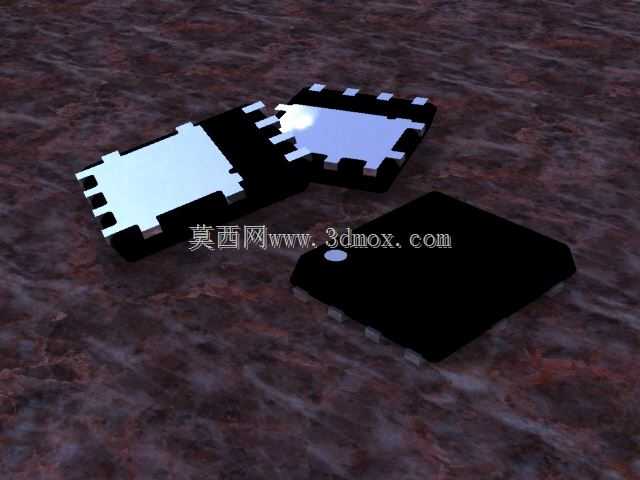

SMD PowerFLAT 5x6集成电路封装结构

项目分类:通用机械零部件 发布时间:2021-05-20 ID:179234
  • SMD PowerFLAT 5x6集成电路封装结构
  • SMD PowerFLAT 5x6集成电路封装结构
  • SMD PowerFLAT 5x6集成电路封装结构

这款SMD PowerFLAT 5x6封装属于表面贴装型半导体承载结构,广泛应用于消费电子、工业控制、汽车电子等领域的电路板组装环节,主要用于承载小功率半导体芯片,实现芯片内部电路与外部印制电路板的电气连接,同时为芯片提供机械防护、散热通路与物理支撑,是贴片式半导体器件实现板级集成的核心结构载体。在实际生产应用中,这类封装常被用于电源管理芯片、小信号MOS管、低压二极管等半导体器件的封装制程,适配回流焊、波峰焊等主流SMT表面贴装工艺,能够满足高密度贴装的生产线作业要求,在智能手机、便携智能设备、车载控制模块、工业传感节点等空间受限的电子产品设计中,可有效压缩板级占用空间,提升电路板的元器件排布密度。从设计思路来看,该封装采用扁平式无引脚外露焊盘结构,摒弃了传统直插封装的长引脚设计,将引出端直接设置在封装本体的底部侧边,大幅缩短了信号传输路径,有效降低了引脚寄生电感与寄生电阻,能够适配更高频率的信号传输场景,同时底部外露的散热焊盘可直接与印制电路板的散热铜箔贴合,构建低热阻的散热通路,提升器件工作时的热量导出效率,保障半导体芯片在额定功率范围内稳定运行。外形尺寸与安装边界方面,该封装本体的长宽尺寸严格控制在5mm×6mm的规格范围内,本体厚度控制在1mm以内,底部焊盘采用对称式排布设计,焊盘间距符合行业通用的表面贴装间距标准,安装时无需在印制电路板上开设通孔,仅需在板面对应位置布设匹配的焊盘图形即可完成焊接固定,焊接后的封装本体与板面贴合间隙控制在0.1mm以内,既能够保障焊接后的结构强度,也可避免焊膏溢出导致的相邻焊盘短路问题。封装本体采用黑色环氧塑封材料一体注塑成型,材料具备良好的耐高温性能与绝缘性能,能够承受SMT焊接过程中的瞬时高温,同时可抵御日常使用环境中的潮气、盐雾侵蚀,为内部的半导体芯片提供可靠的物理防护,封装边角采用圆弧过渡设计,避免生产转运过程中边角磕碰导致的封装本体开裂、内部芯片损伤问题,外露的金属焊盘采用镀锡处理,具备优异的可焊性,能够保障焊接过程中焊料的润湿效果,提升批量生产时的焊接良率。
