深沟球滚珠轴承结构三维设计

滚珠轴承是旋转传动系统中应用范围最广的基础支撑部件，广泛覆盖工业电机、输送设备、家用机电、小型动力装置、轻工机械等诸多场景，核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的轴向载荷，大幅降低轴件运转过程中的摩擦阻力，减少动力传递过程中的损耗，同时约束轴系的径向与轴向窜动，保证旋转部件的运转精度与同轴度。

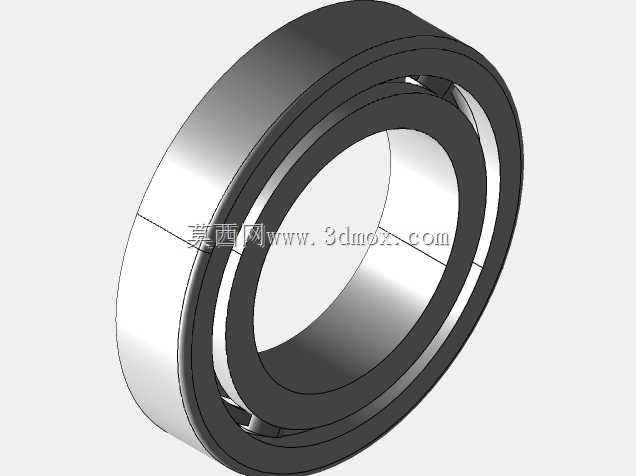

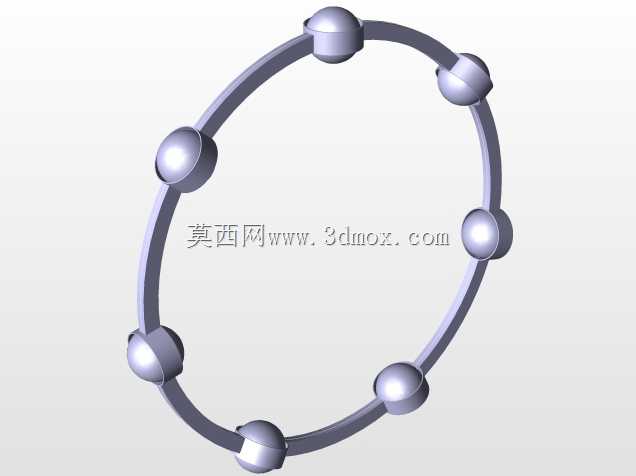

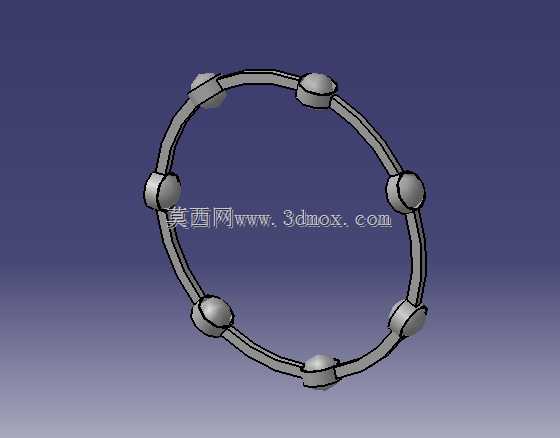

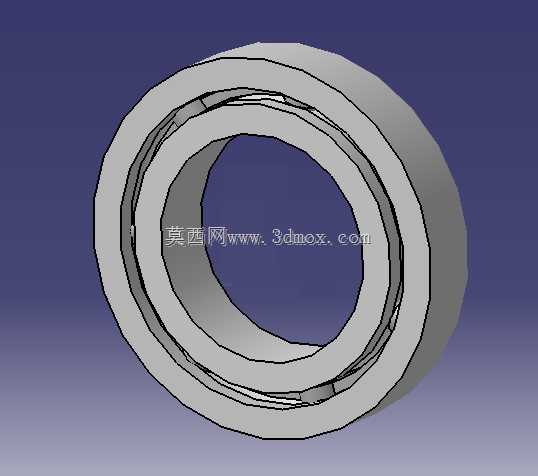

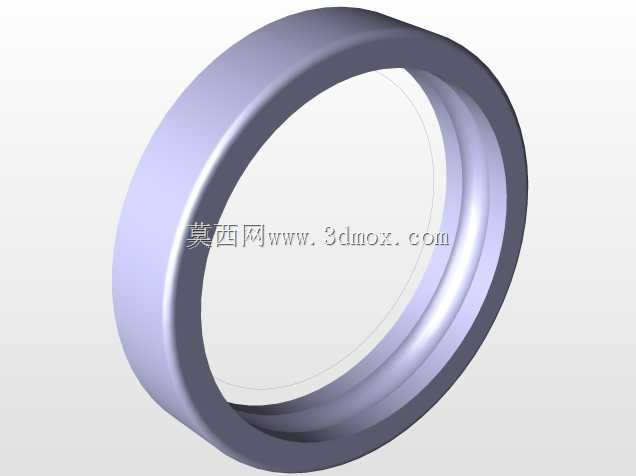

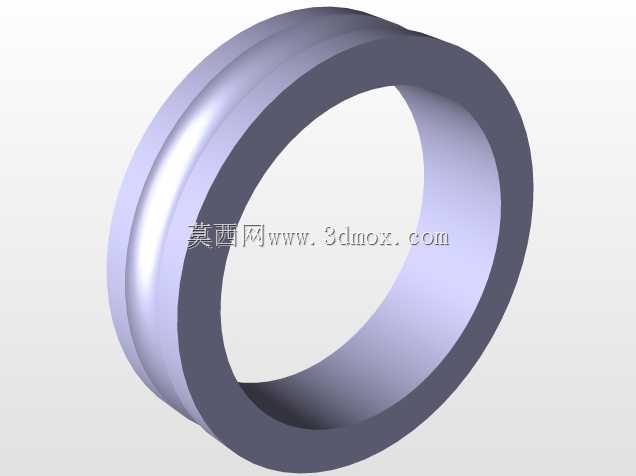

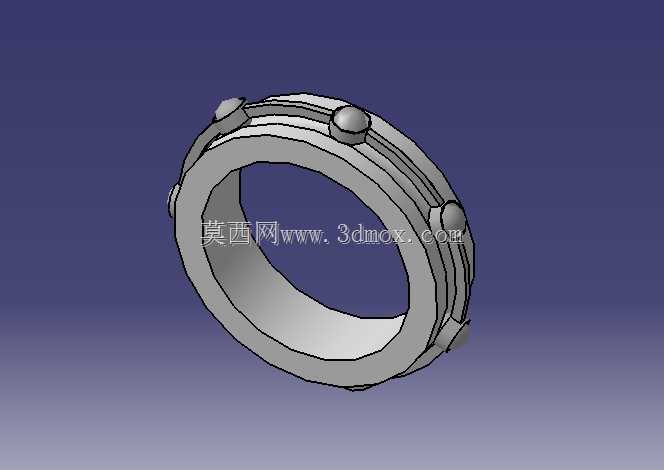

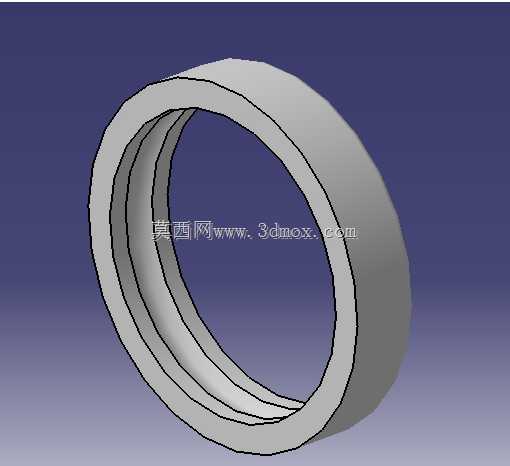

这款滚珠轴承的设计围绕常规中小功率传动场景的通用安装需求展开，整体采用经典深沟球轴承的结构布局，由内圈、外圈、滚动钢珠、保持架四个核心部分组成：内圈与旋转轴采用过盈配合实现同步转动，内圈外侧加工有连续光滑的弧形滚道，为钢珠提供精准的滚动轨迹；外圈与设备的轴承安装座孔配合，固定在设备基体上，内侧同样加工有对应弧度的滚道，与内圈滚道共同形成封闭的钢珠运行空间；均匀分布在内外圈滚道之间的钢珠是核心承载元件，将内外圈之间的滑动摩擦转化为滚动摩擦，大幅降低运转阻力；保持架将所有钢珠等间距分隔，避免钢珠在运转过程中相互碰撞摩擦，保证每个钢珠均匀承受载荷，延长轴承整体使用寿命。

在尺寸设计上，这款轴承适配直径25毫米的常规传动转轴，外圈外径设置为50毫米，轴承整体宽度为20毫米，完全符合常规轻载传动场景的安装边界要求，安装时无需对设备的轴承座、轴端配合位做额外修改，可直接替换同尺寸规格的标准轴承产品。设计过程中严格控制滚道的弧度与钢珠直径的匹配度，保证钢珠与滚道的接触角处于合理区间，既保证足够的承载能力，又避免接触应力过大导致的早期磨损；内外圈的倒角尺寸按照通用安装规范设计，可引导轴承顺利压入安装位，避免压装过程中出现配合面刮伤、安装卡滞的问题。

在实际应用中，这类轴承可适配转速适中、载荷平稳的传动场景，能够有效隔绝轴系运转产生的振动向设备基体传递，降低设备运行的噪音水平，同时密封式的结构设计（对应标准型号的密封配置）可阻挡外界粉尘、水汽进入轴承内部滚道，维持润滑脂的性能稳定，减少日常维护的频次，在小型输送辊道、民用风机、小型水泵、家电电机等场景中都能稳定发挥支撑作用，是机械传动系统中不可或缺的基础零部件。
