喷墨打印机墨盒承载装配结构设计

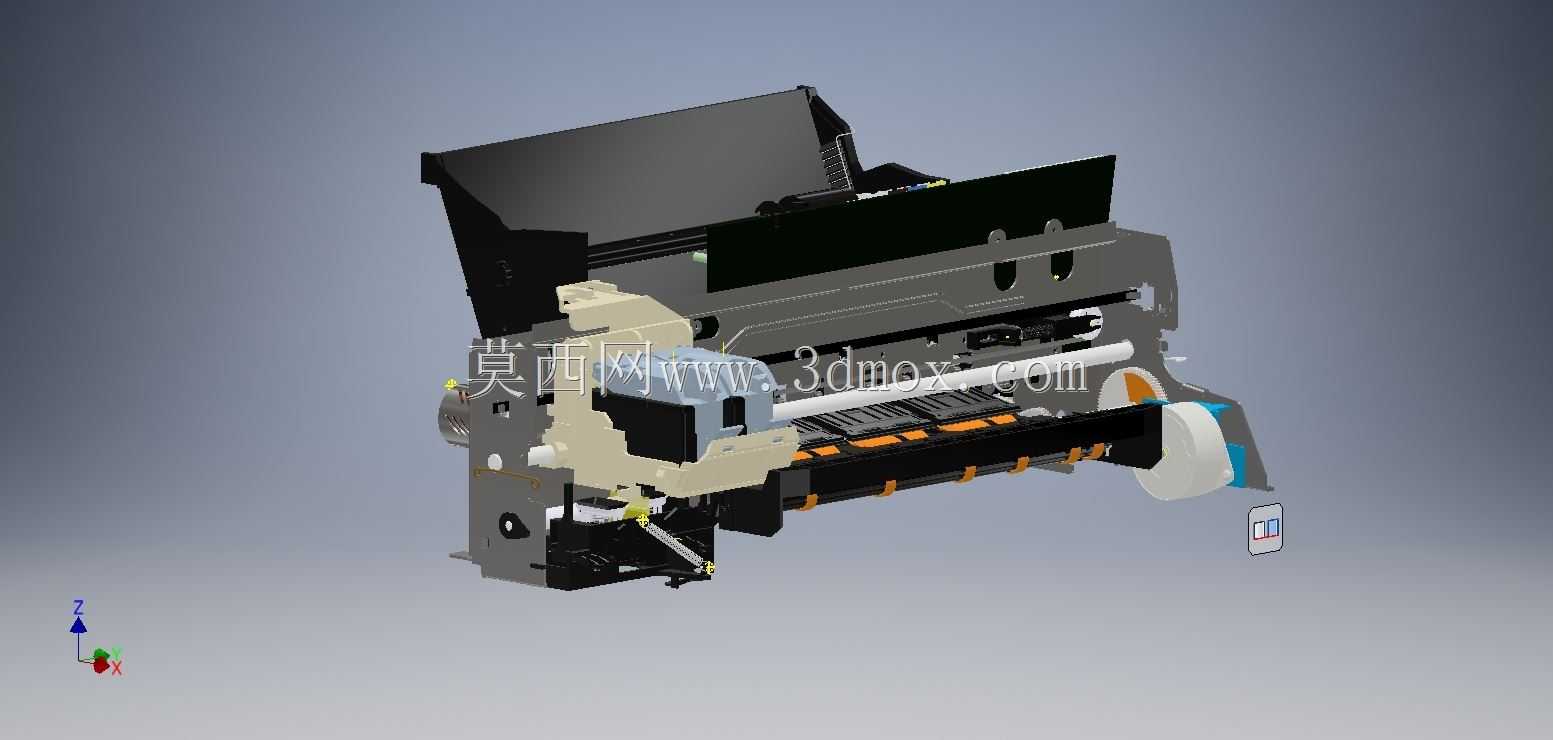

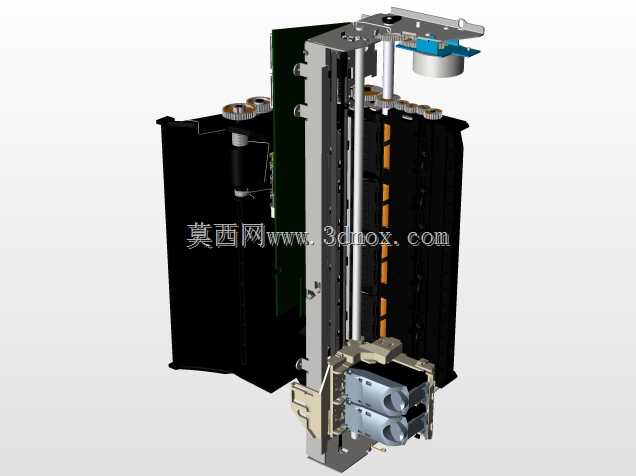

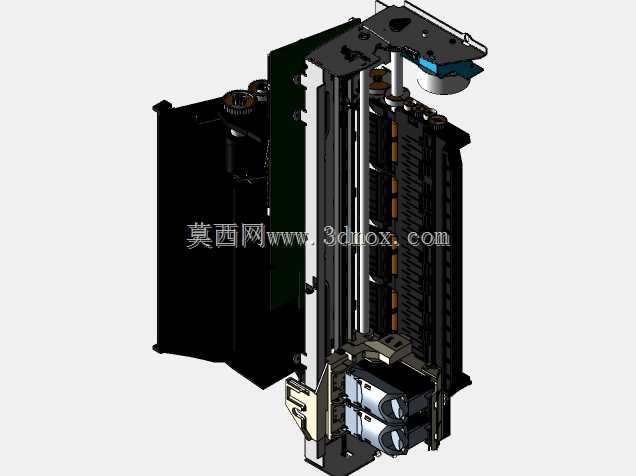

该结构是喷墨打印设备内部核心的墨盒承载与走纸联动装配组件，主要应用于桌面级商用、家用喷墨打印设备的内部机芯单元，承担墨盒定位、供墨路径衔接、走纸通道配合、打印头移动导向的多重核心作用，是保障打印过程中墨滴精准落点、走纸顺畅无偏移的关键结构模块。在实际打印作业场景中，该组件需要同时承接墨盒的安装固定、打印字车的往复滑动导向、进纸辊组的动力传递配合，以及废墨收集路径的衔接，每一处结构的配合精度都会直接影响最终的打印成像质量与设备长期运行的稳定性。从功能特性来看，该装配体采用分层组合式结构设计，主体承载框架采用钣金冲压成型的支架作为基础支撑，兼顾结构强度与轻量化需求，能够在设备长期高频往复运动的工况下保持结构形位公差稳定，避免因长期振动出现支架形变导致的打印错位问题。墨盒安装位采用卡扣式快装结构设计，无需额外辅助工具即可完成墨盒的拆装更换，定位卡槽的公差控制在0.1mm以内，能够保证墨盒与供墨管路、打印头组件的精准对接，避免出现供墨漏气、漏墨等常见故障。设计过程中充分考虑了各运动部件的干涉避让问题，字车滑动导轨与支架采用一体化定位安装基准，保证打印头往复运动的直线度，走纸辊的安装座与主体支架采用同轴定位设计，确保纸张输送过程中走纸辊的平行度，避免出现走纸歪斜、卡纸等问题。同时结构上预留了传感器安装位、排线走线槽与柔性线缆的固定卡扣，能够规整内部走线，避免运动过程中线缆剐蹭运动部件造成设备故障。从安装边界来看，该组件整体适配常规A4幅面喷墨打印机的内部安装空间，整体宽度适配A4纸的最大打印幅面，安装定位孔与设备主框架的定位柱完全匹配，安装时无需额外调整即可保证与进纸单元、出纸单元、上盖单元的配合间隙，各运动部件之间预留了足够的安全间隙，即使在设备运输过程中出现轻微晃动，也不会出现部件碰撞损坏的问题。钣金支架的折弯处做了加强筋设计，在不增加板材厚度的前提下提升了支架的抗形变能力，塑料卡扣部件采用耐疲劳的工程塑料材质，能够承受数百次墨盒拆装的卡扣动作而不出现断裂失效，整体结构兼顾了装配便利性、运行可靠性与维护便捷性，能够适配多数主流桌面喷墨打印机的机芯设计需求。
