双出杆式直线驱动滑台模组结构

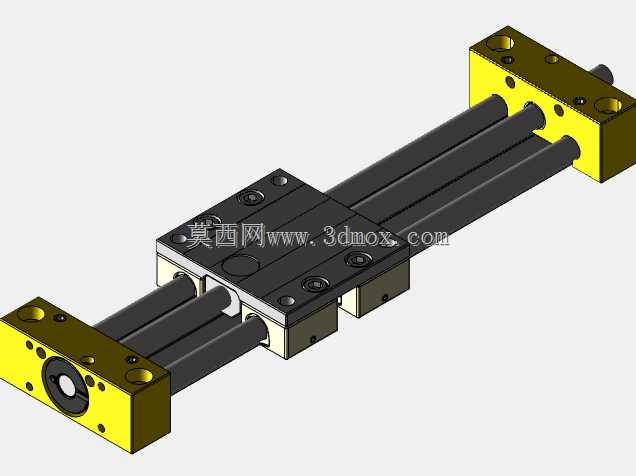

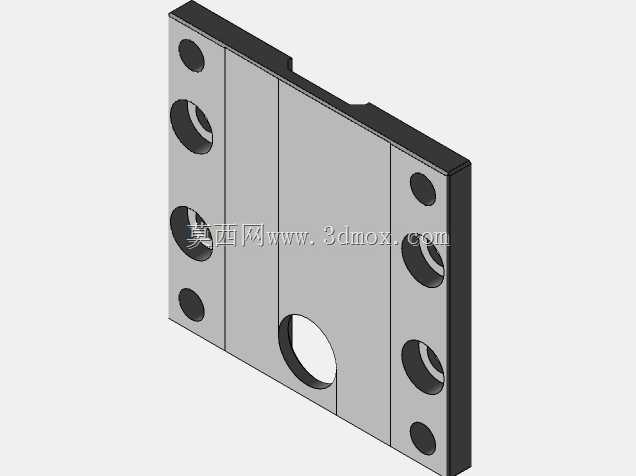

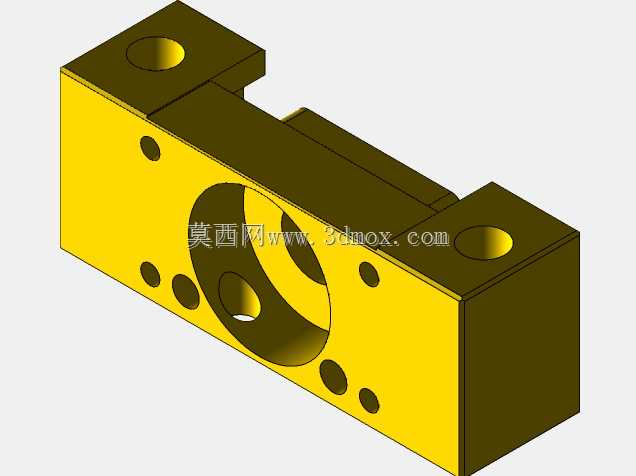

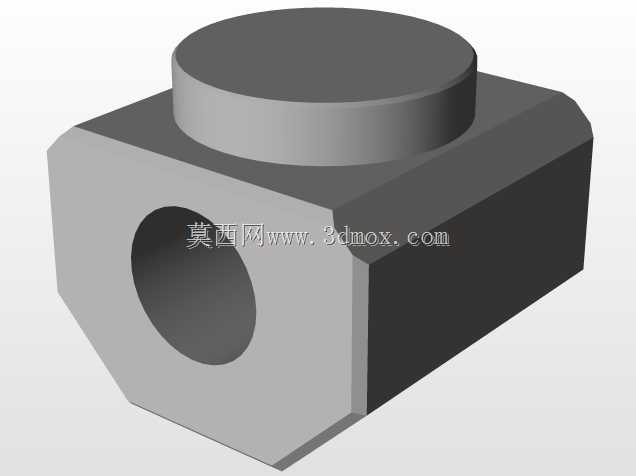

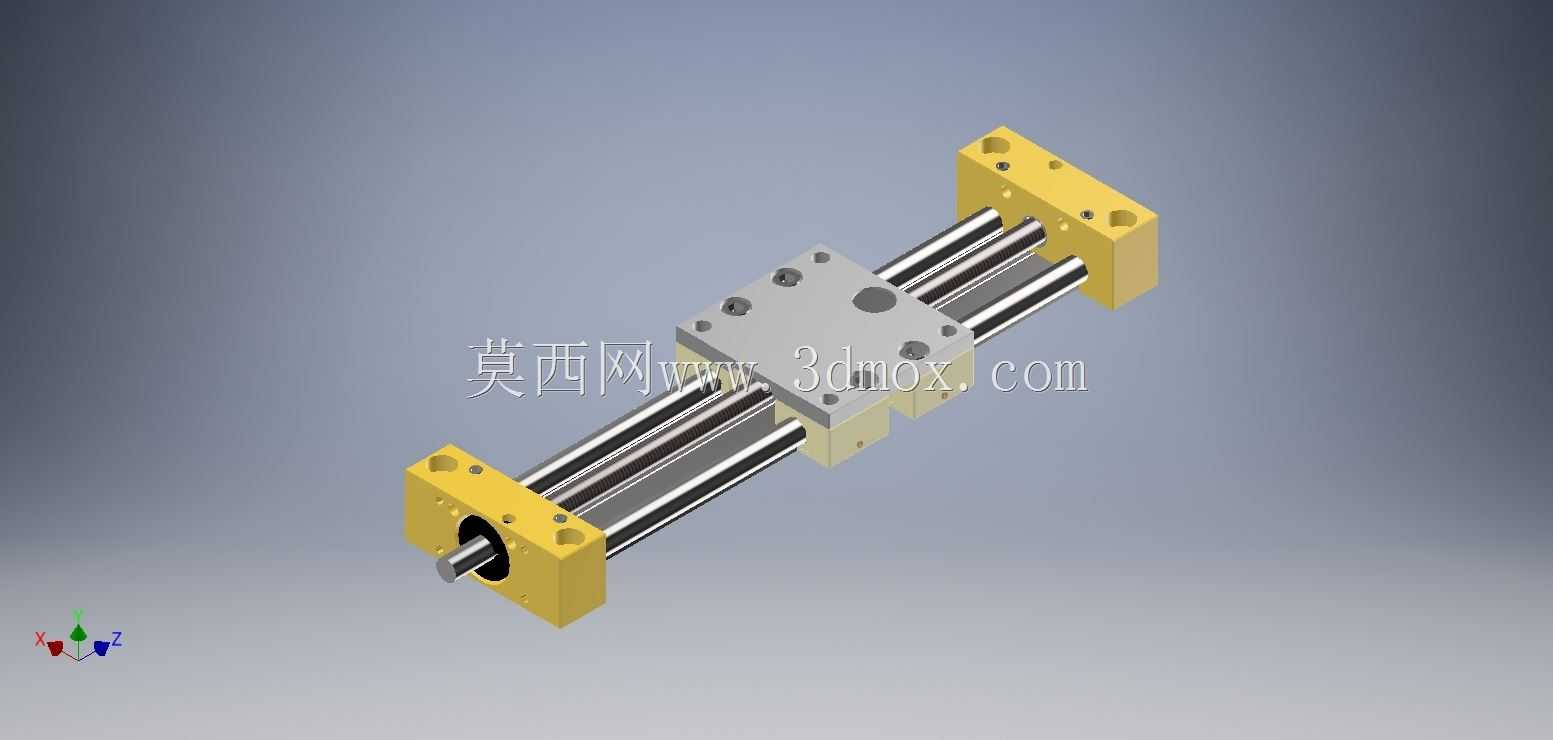

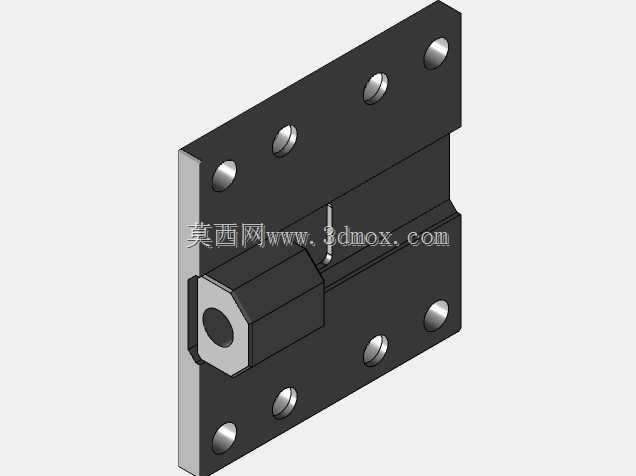

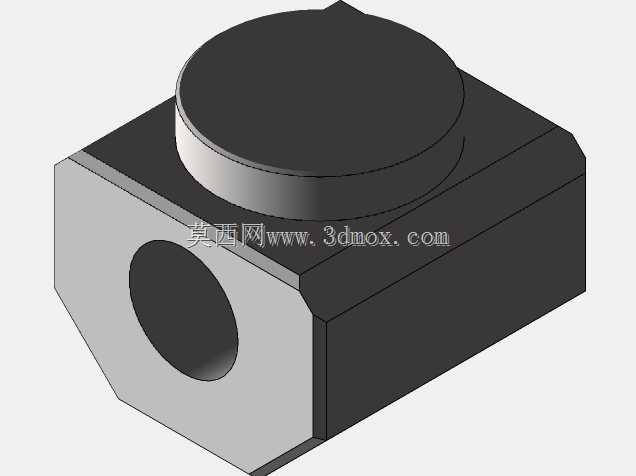

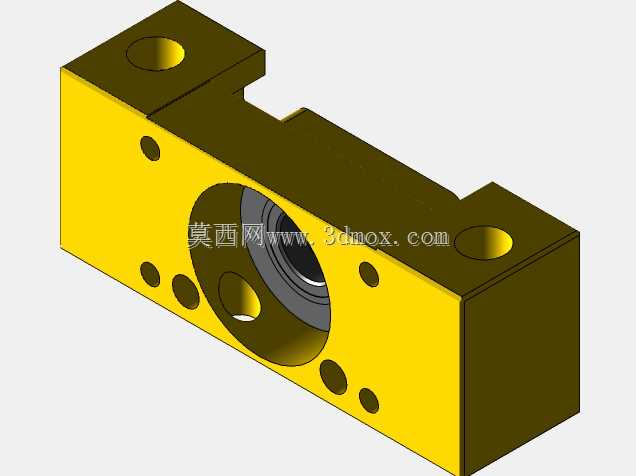

这款直线驱动组件是面向工业自动化直线往复运动场景开发的执行单元，广泛应用于3C电子装配工位的物料移送、小型检测设备的探头进给、包装生产线的短距推料、实验室自动化设备的样件位移调节等场景，能够在紧凑安装空间内提供稳定的直线往复动力输出，替代传统气缸搭配导轨的零散组合方案，大幅降低设备集成时的装配调试难度。从实际用途来看，该组件承担着将旋转动力转化为精准直线位移的核心作用，可搭配伺服电机或步进电机实现不同精度等级的位置控制，既可以完成固定行程的往复推送动作，也能够配合控制系统实现多点位的位置停靠，满足不同生产工序对直线运动的差异化需求。在功能特性上，这款驱动组件采用双平行光杆作为导向支撑结构，相比单杆导向具备更强的抗扭转能力，滑台运行过程中不会出现偏转卡顿，两端的固定端座集成了轴承支撑结构，能够对传动丝杆形成稳定的两端支撑，降低丝杆高速运行时的径向跳动，中间的滑动台通过螺母座与传动部件连接，台面上预留了标准化的安装螺孔，可直接固定工装夹具、执行吸嘴、检测探头等功能部件，无需额外加工过渡连接板。设计过程中，工程师优先考虑了组件的装配便捷性与运行可靠性，所有配合面均经过公差匹配校验，完成了全行程的干涉检查，确保滑动台在全行程移动过程中不会与端座、导向杆产生剐蹭，同时对运动副的配合间隙做了合理控制，既保证滑动顺畅无卡滞，又尽可能降低了回程间隙对定位精度的影响。从安装边界来看，组件整体为长条形对称结构，两端端座预留了贯通安装孔，可直接通过螺栓固定在设备安装基板上，安装时只需保证固定面的平面度符合要求即可，不需要复杂的调校工序，整体径向尺寸紧凑，能够适配设备内部狭窄的安装空间，滑动台的安装面与导向杆轴线保持平行，安装后负载重心与导向中心重合，可有效降低偏载带来的部件磨损，延长组件的整体使用寿命。
