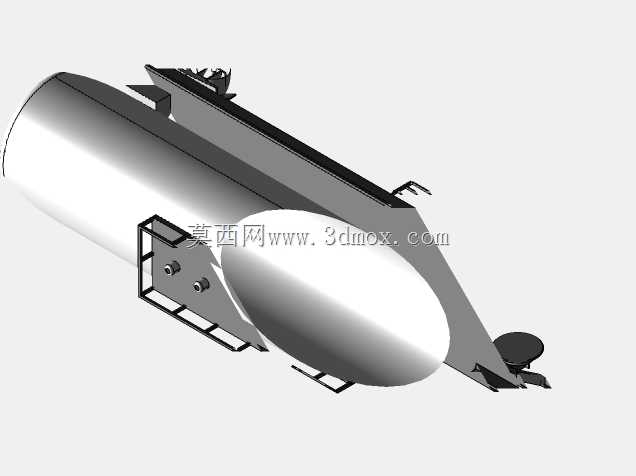

铁路罐式货运车厢结构设计展示

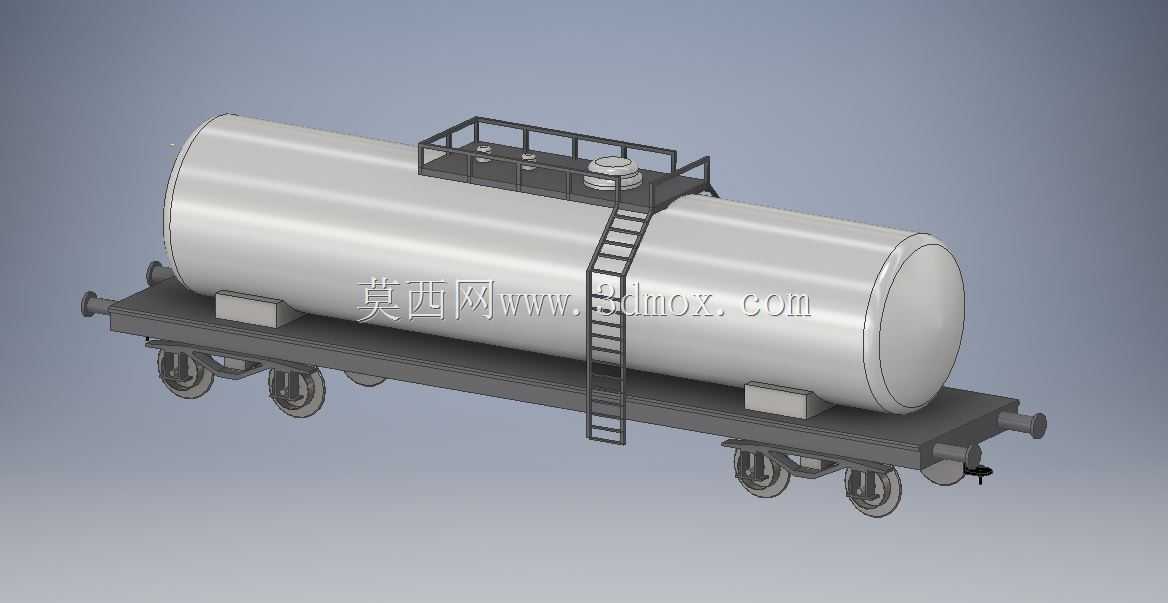

这款铁路罐式货运车厢主要应用于大宗液态、气态或粉状散装货物的长距离铁路干线运输场景，是铁路货运体系中承担特种散料运输的核心载具，常见于成品油、化工液态原料、食用粮油、散装水泥等货品的跨区域调运作业，适配国内标准铁路线路的限界要求，可与通用铁路机车编组完成常态化货运任务。车厢核心承载结构为卧式圆柱形罐体，罐体采用等径圆柱搭配两端标准椭圆封头的结构形式，这种设计能够在同等容积下最大化降低罐体内部应力集中问题，同时兼顾加工成型的工艺便利性，罐体下部通过鞍式支座与底架承载梁牢固连接，支座与罐体接触位置设置缓冲垫层，可抵消列车运行过程中产生的纵向冲击与横向振动，避免罐体焊缝长期受交变载荷出现疲劳损伤。罐体顶部设置带防护护栏的操作走台，配套直爬梯连通底架作业面与顶部操作平台，方便作业人员完成装卸料口操作、罐体日常巡检、附件维护等作业，走台护栏采用格栅式设计，既降低整体自重，也能避免雨天作业表面积水打滑，爬梯踏步设置防滑纹路，适配户外复杂天气下的作业安全需求。底架部分采用型钢焊接成型的框架结构，两端配置标准铁路车钩与缓冲装置，可实现与其他货运车厢的快速连挂与分解，下部匹配两台双轴转向架，转向架采用轮对、轴箱、弹簧减震组配合的成熟结构，能够有效过滤线路不平顺带来的振动冲击，保证车辆在不同等级线路上的运行稳定性，同时转向架与底架之间采用心盘连接结构，可满足列车通过小半径曲线时的转向需求。设计过程中严格遵循铁路机车车辆限界规范，整体外廓尺寸完全适配标准铁路建筑限界要求，无需特殊改造即可在全国通用电气化、非电气化铁路线路上通行，罐体容积根据常见货运品类的密度做了优化匹配，既保证额定载重下的轴重符合线路承载要求，也避免了容积浪费导致的运输效率下降，罐体底部设置排污口与卸料接口，可适配不同品类货物的装卸作业需求，整体结构兼顾了重载运输的强度要求与长期运维的便利性。
