小型滑移式山猫装载机整机结构设计

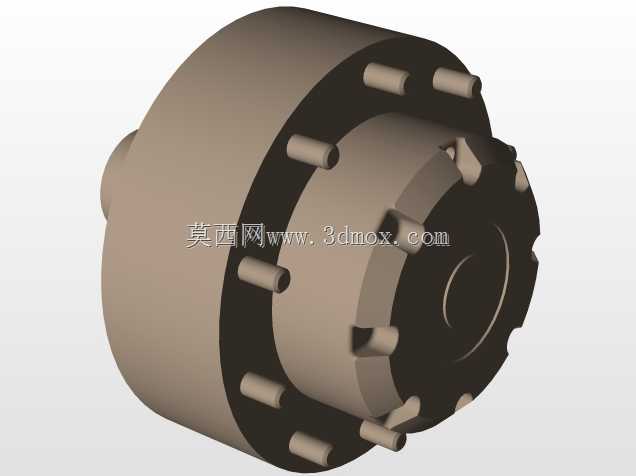

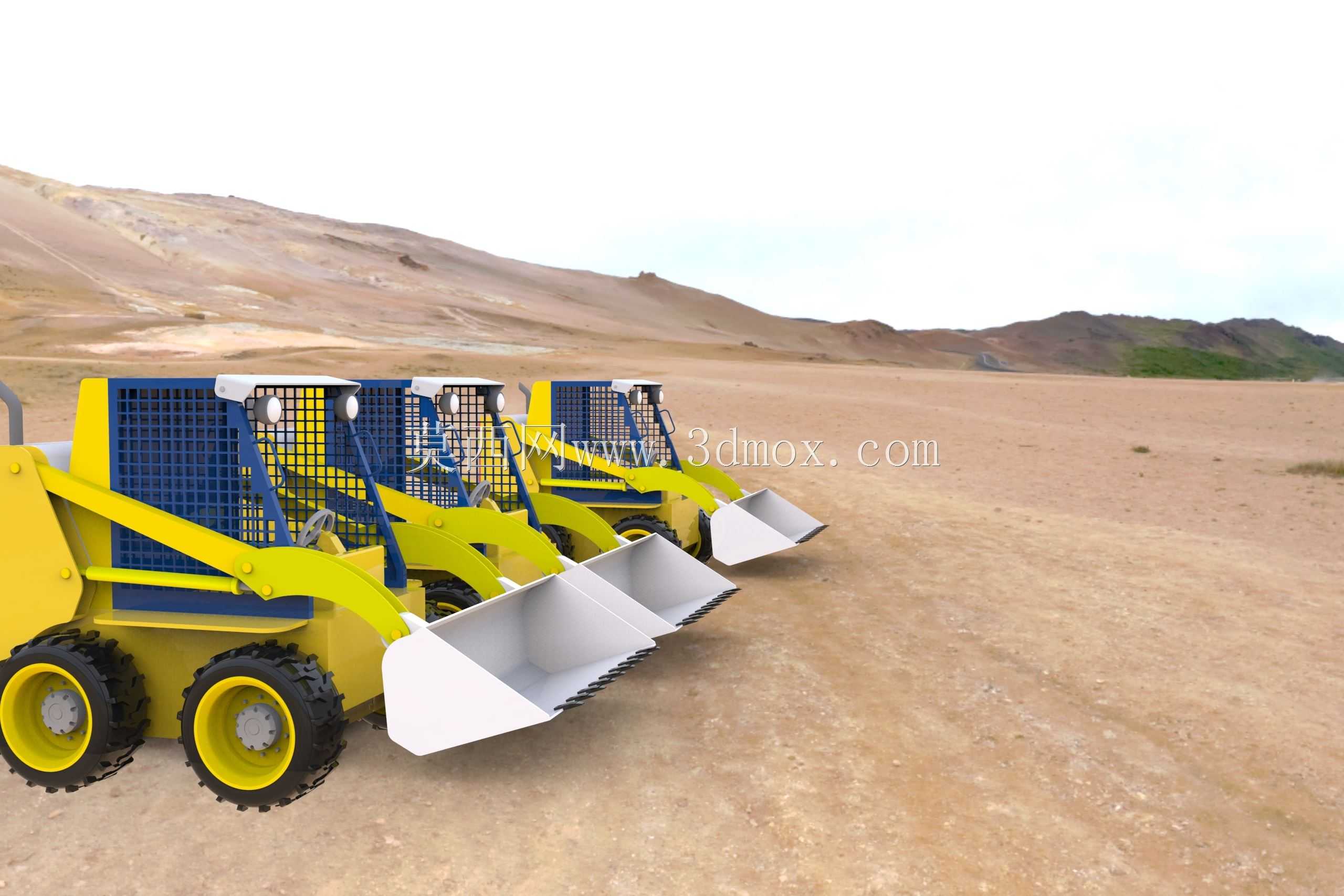

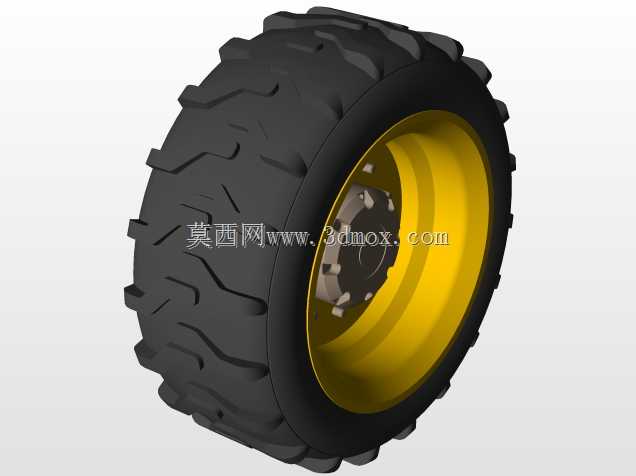

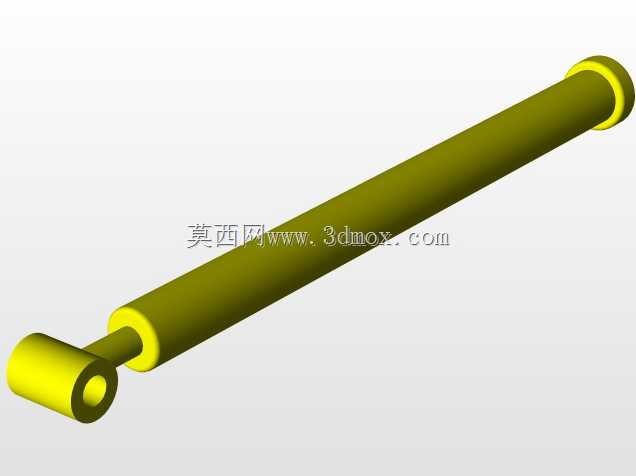

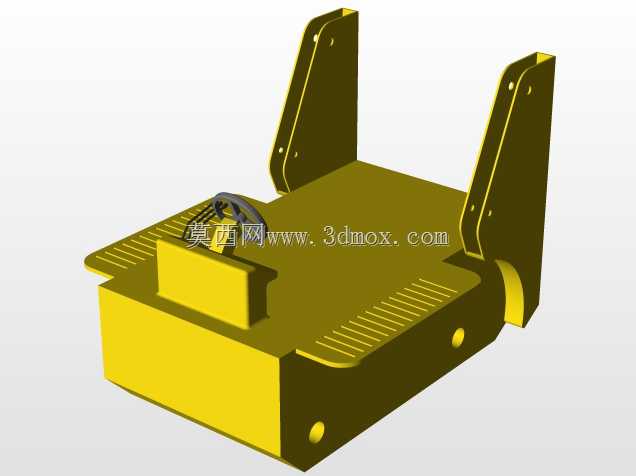

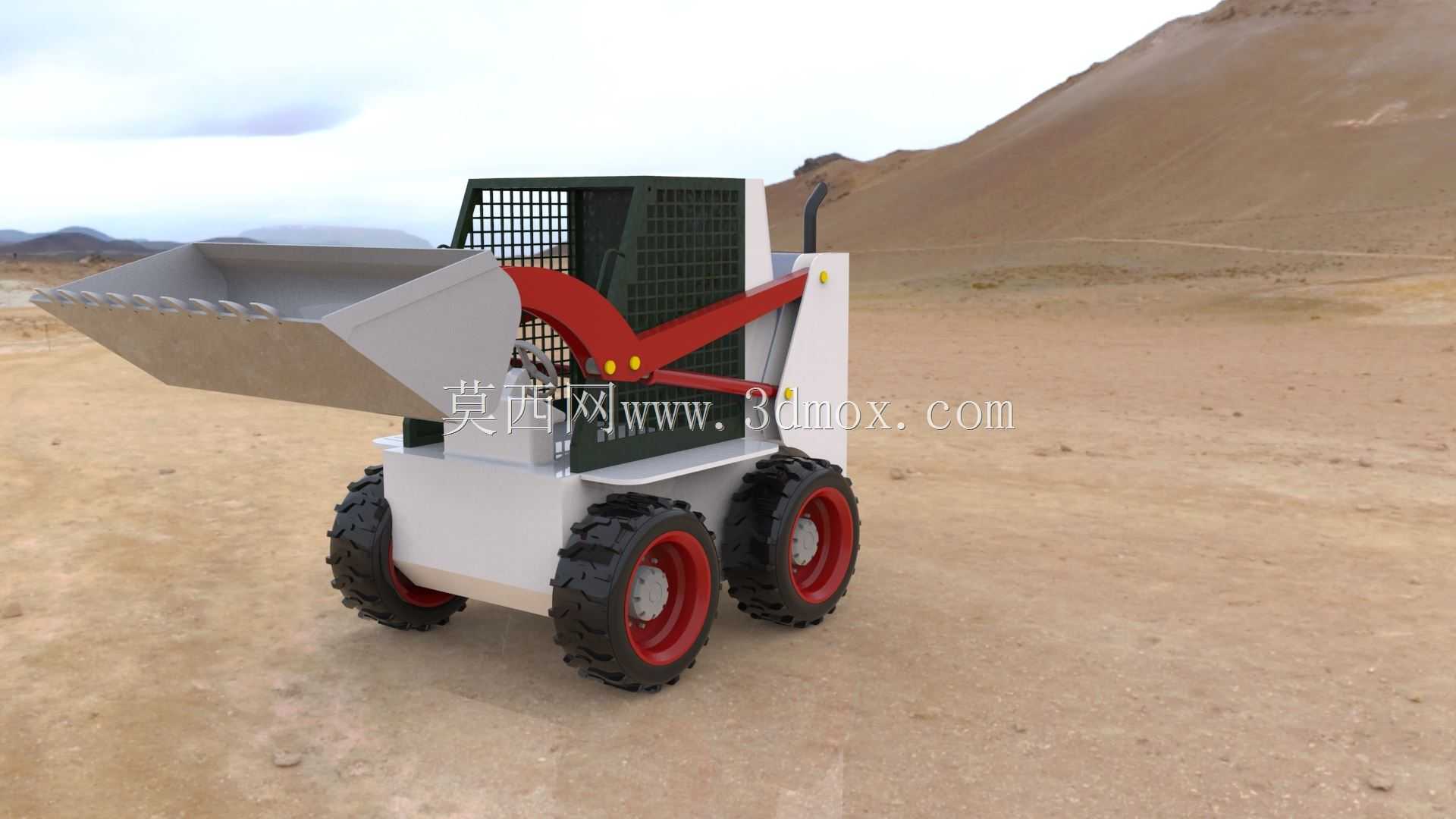

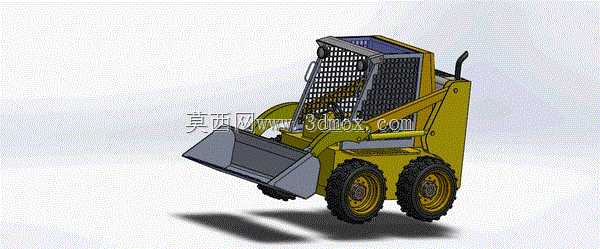

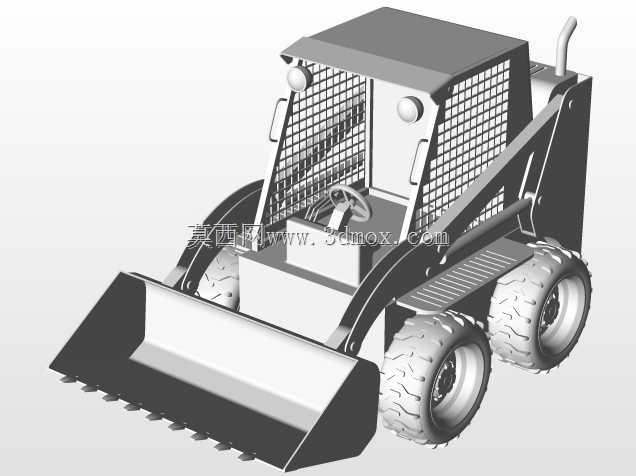

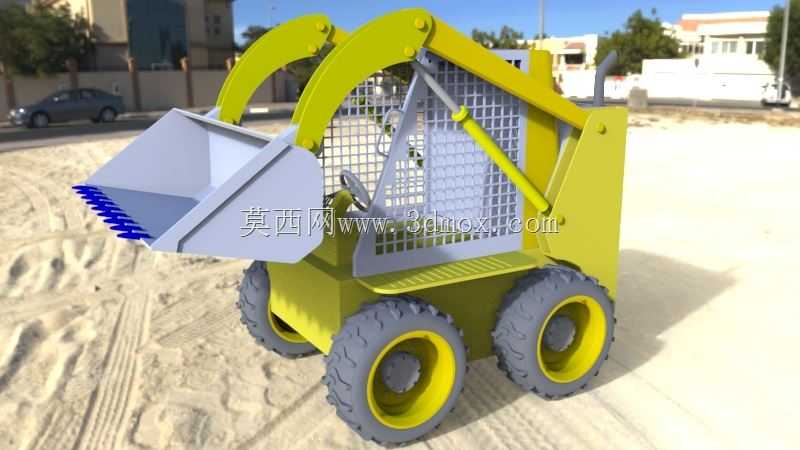

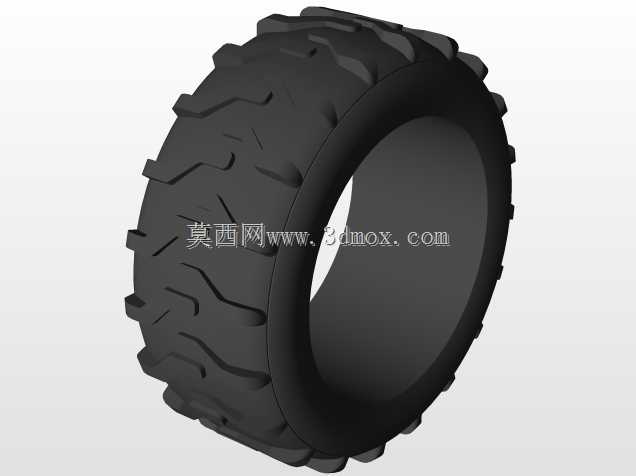

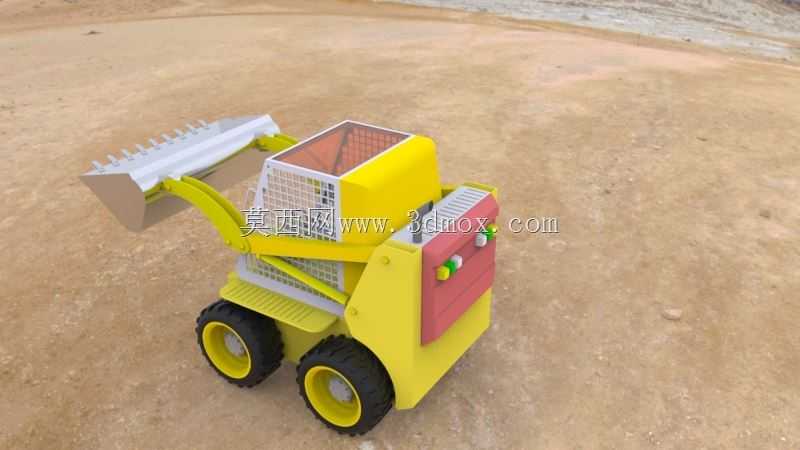

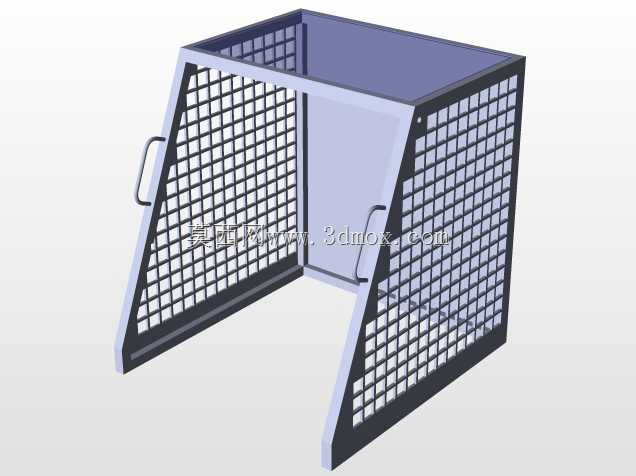

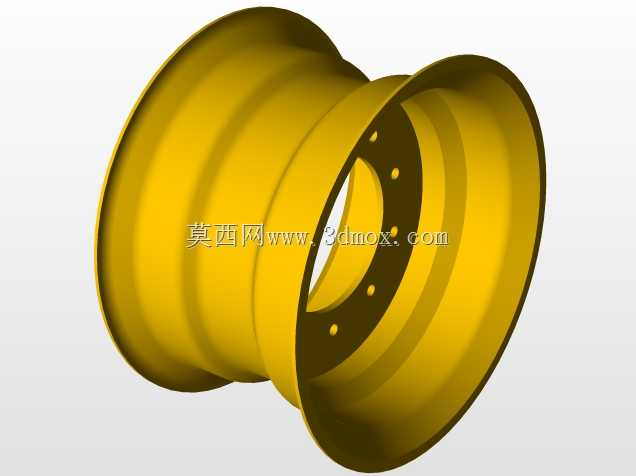

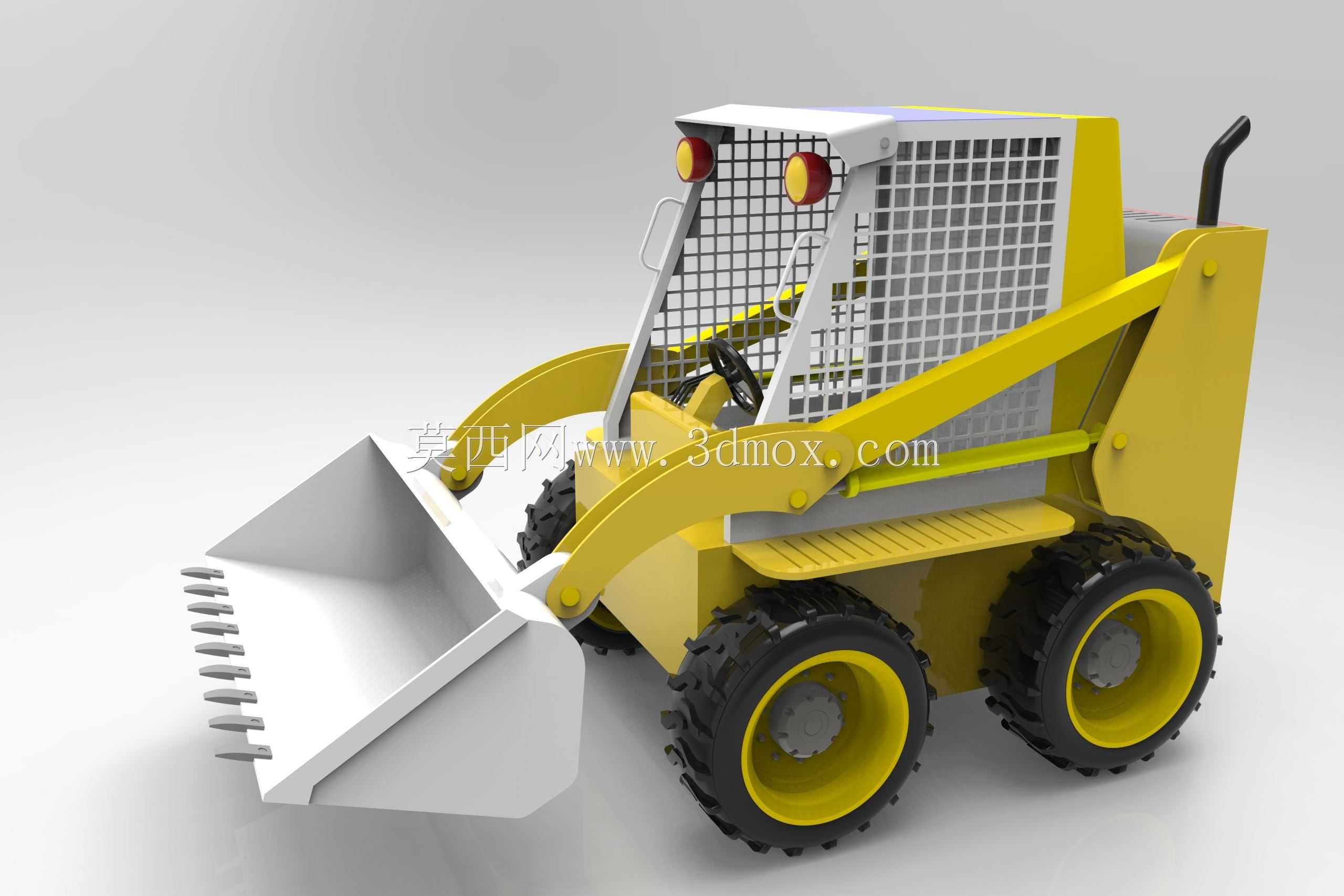

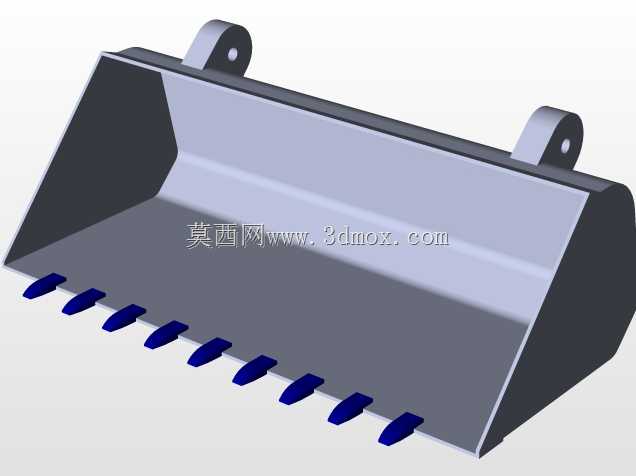

这款小型滑移装载机也就是业内常称的山猫装载机，是针对狭小空间作业场景开发的紧凑型工程作业设备，在城镇管网施工、厂区物料转运、园林场地整理、农牧场厩肥清理、仓储内部散料堆垛等场景中应用十分广泛，凭借极小的转弯半径与灵活的作业特性，能够完成大型装载机无法进入的狭窄区域作业任务，填补了小型工程作业场景的设备空白。该设备采用刚性整体框架结构，整机布局紧凑，车身宽度控制在1.2米以内，轴距不足1米，可实现原地360度转向，能够在巷道、楼道、狭小厂区通道内灵活调转方向，无需预留大尺寸转弯空间，适配各类受限作业场景的通行需求。设备前端配置标准铲斗作为基础作业属具，动臂采用双侧对称的举升结构，搭配液压驱动的举升油缸与翻斗油缸，可实现铲斗的举升、下放、收斗、卸料全动作，额定举升高度可满足普通货运车辆的装卸高度要求，铲斗斗容适配小批量散料转运需求，单次铲装可完成0.3立方以内散料的搬运作业，除标准铲斗外，动臂前端预留了通用属具安装接口，可快速更换破碎锤、抓斗、清扫器、开孔器等不同作业属具，实现一机多用，覆盖铲装、破碎、抓取、清扫、钻孔等多类作业需求。在设计思路上，整机采用发动机后置布局，将动力单元布置在车身尾部，既可以平衡前端属具作业时的重量分布，避免设备前倾，也能为前端作业结构预留充足的安装空间，同时方便动力单元的日常检修与维护；驾驶区域采用防护网式安全框架，在保障驾驶员操作视野的同时，可阻挡作业过程中飞溅的物料，提升作业安全性；行走系统采用四轮驱动配置，搭配大花纹深沟槽的工程轮胎，具备极强的抓地能力，可在泥泞、砂石、凹凸不平的非硬化路面稳定通行，轮胎与轮毂的连接结构采用重载设计，可承受作业过程中的冲击载荷，适配复杂工地的通行需求。设备的液压管路沿动臂内侧隐蔽布置，既避免作业过程中物料磕碰损坏管路，也让整机外观更加整洁规整，车身覆盖件采用折线型简洁造型，减少突出结构，降低狭窄空间通行时的剐蹭风险，所有操作杆件的布置都符合人体工程学要求，驾驶员在防护框架内可轻松完成所有行走与作业操作，无需大幅度动作即可控制设备完成全流程作业。该设备的安装边界充分考虑了狭小场景的适配性，整机长度不含属具仅1.8米，高度不足2米，可顺利进入常规室内空间、地下管廊、电梯轿厢等受限区域，完成室内拆除、土方清理、物料转运等特殊作业任务，是小型工程作业场景中不可或缺的灵活作业装备。
