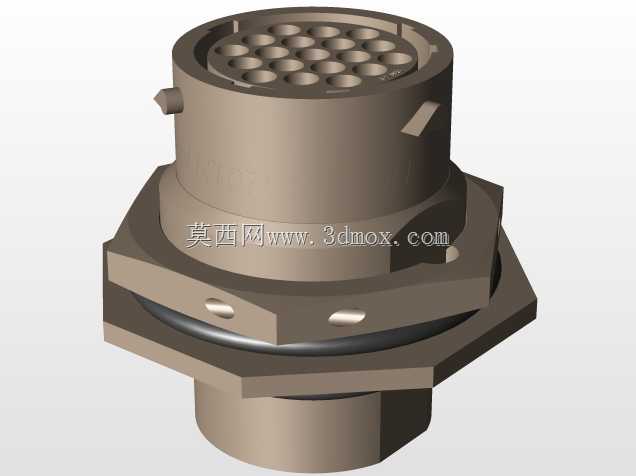

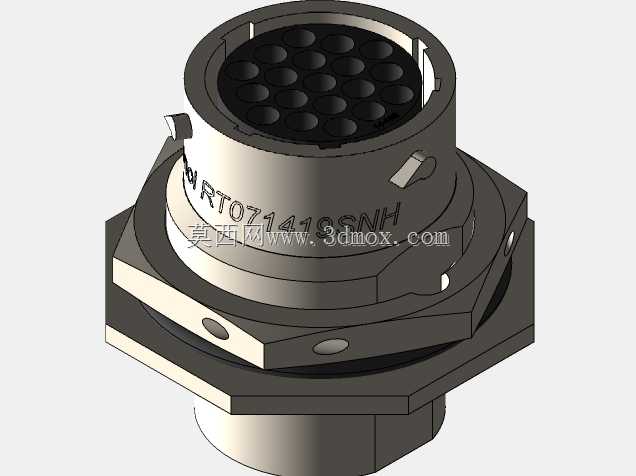

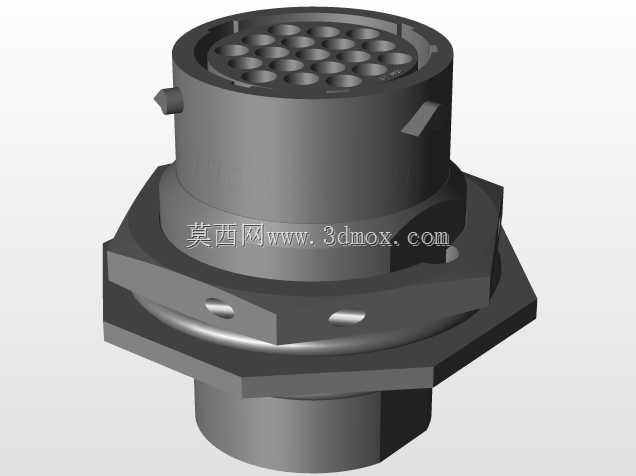

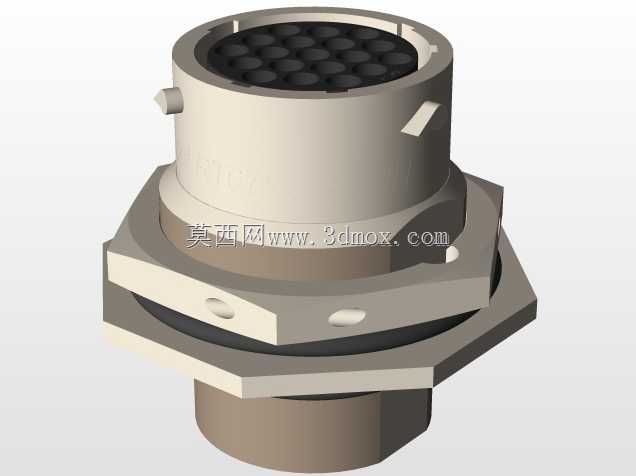

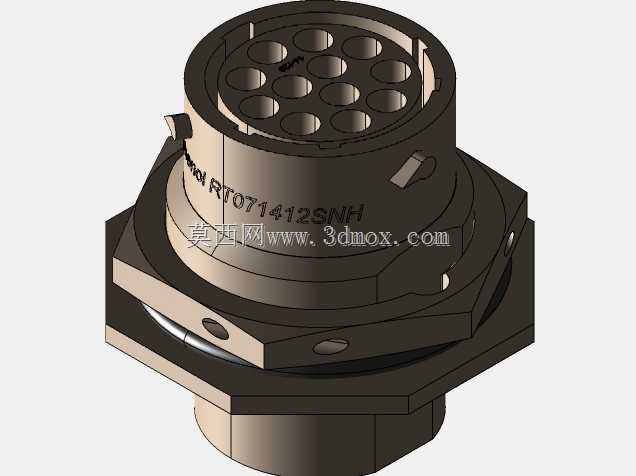

安费诺RT0714系列多芯圆形连接器结构

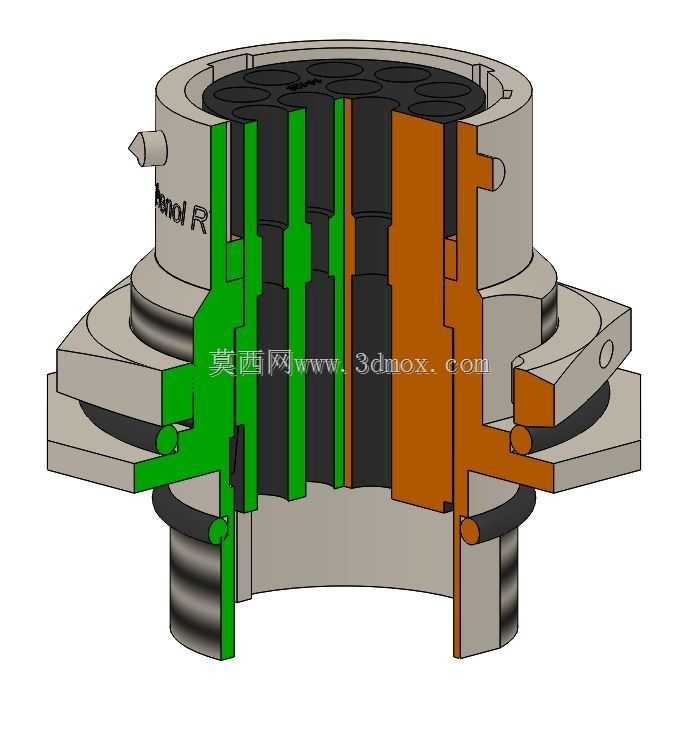

这款多芯圆形连接器主要面向工业控制、轨道交通、新能源装备、户外通讯基站等对连接可靠性要求严苛的场景，作为设备内部或设备间的信号与动力传输载体，承担着多回路电气连通、防护外界水汽粉尘侵入、抵御振动冲击导致连接松脱的核心作用，在复杂工况下保障电气链路的稳定导通，避免因连接失效引发的设备停机、信号误传甚至安全隐患。从功能特性来看，该款连接器采用多芯集成式布局，可同时实现多路信号与小功率动力的同步传输，减少设备内部的布线数量与接插件占用空间，适配高密度布线的安装需求；内部采用分层绝缘隔离结构，不同回路的接触件之间通过绝缘隔层实现可靠电气隔离，避免相邻回路之间出现信号串扰、短路等问题，接触件采用插合导向设计，插合过程中可自动校正对位偏差，降低插合操作的难度，同时接触端采用弹性接触结构，在振动工况下可保持稳定的接触压力，减少接触电阻波动带来的信号衰减或发热问题；外壳采用法兰式安装结构，配套密封胶圈实现安装面的IP67级防护，可在户外淋水、粉尘环境下长期稳定工作，外壳侧面设置的定位键可实现防呆插合，避免错插导致的回路接反问题，尾部的线缆密封结构可适配不同线径的线缆接入，实现线缆入口处的密封与应力释放，避免线缆弯折处出现线芯断裂问题。在设计思路上，这款连接器优先考量了恶劣工况下的长期可靠性，整体采用对称式结构布局，既保障了插合时的受力均匀，也便于生产加工过程中的模具成型与装配；内部的绝缘组件采用分块拼接式设计，不同芯数的接触件可通过更换绝缘嵌件实现快速适配，无需重新开制整套外壳模具，降低了衍生型号的开发成本；外壳的法兰安装孔位采用行业通用的圆形连接器安装尺寸标准，可直接替换同规格的其他品牌连接器，无需对设备的安装面板进行二次改孔，大幅降低设备端的改造成本。从外形尺寸与安装边界来看，该款连接器整体为圆柱式外形，法兰盘为圆形带定位缺口结构，安装时法兰贴合设备面板表面，通过法兰上的安装孔实现螺丝固定，连接器主体突出面板的高度适配常规设备的内部布线空间，插合后插头与插座的整体长度不会占用过多设备内部的冗余空间，尾部的线缆出线方向沿连接器轴向延伸，可适配线缆直出的布线场景，安装时仅需在设备面板开设对应直径的安装过孔，预留出插合操作的手部操作空间即可完成装配，无需额外设置复杂的安装固定结构。
