1602字符型液晶显示模块结构设计

1602字符型液晶是工业控制、消费电子、嵌入式开发领域应用极为广泛的人机交互显示部件，能够同时显示两行、每行16个标准ASCII字符，可完成设备运行参数展示、操作指令提示、故障代码反馈、状态信息播报等核心交互功能，在小型工控终端、智能仪器仪表、家用小电器控制板、创客开发套件、教学实验设备中随处可见它的身影，是低成本人机交互方案里的经典选型部件。

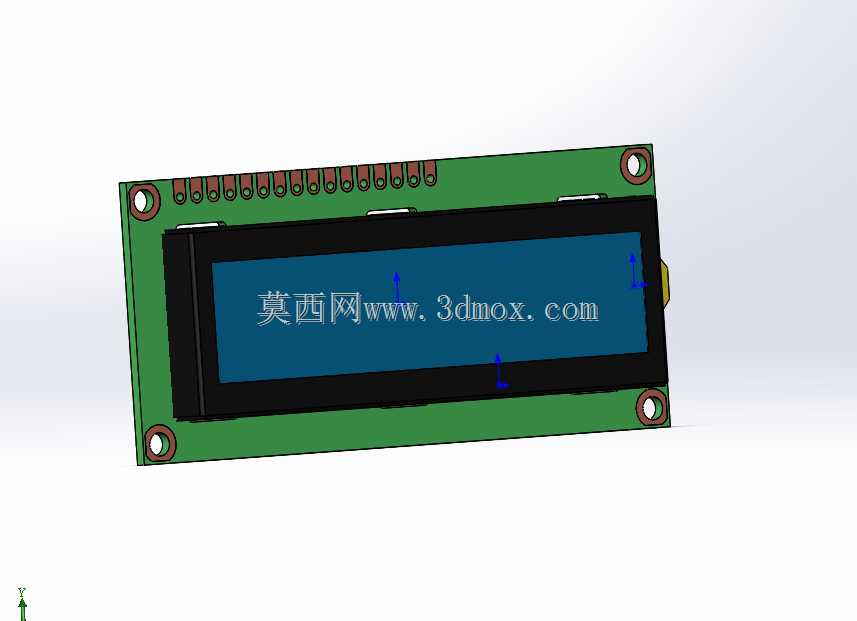

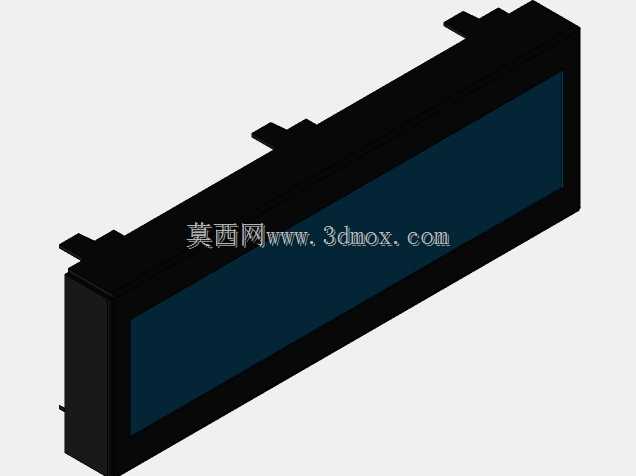

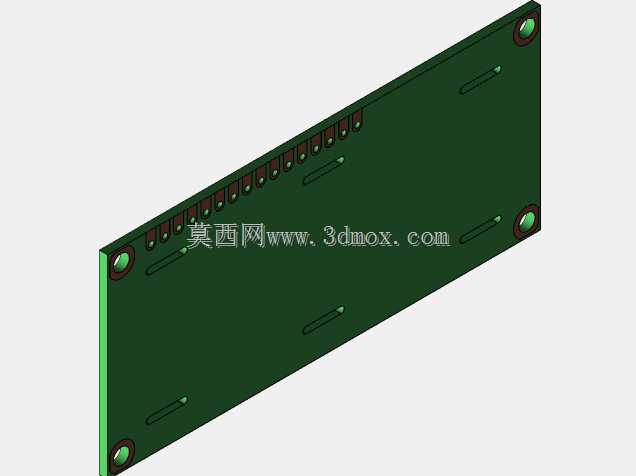

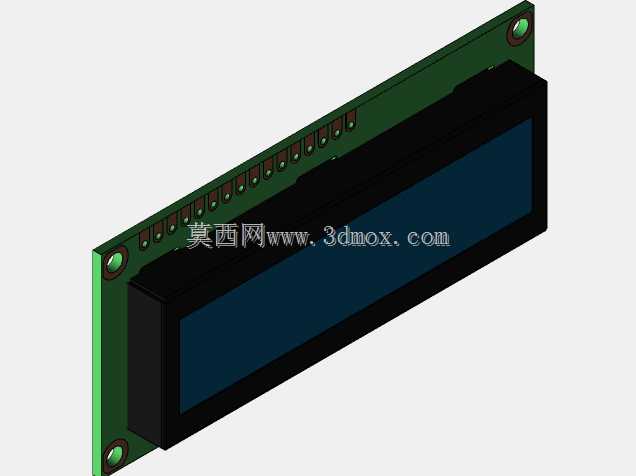

这款1602液晶的三维结构设计，完全围绕实际量产装配与使用需求展开，整体采用模块化分层设计思路，最上层为黑色遮光塑料边框，既可以固定内部液晶玻璃基板与背光组件，也能遮挡屏幕边缘的非显示区域，避免漏光影响显示观感，同时边框做了微小的倒角处理，避免装配时划伤操作人员或周边线材。中间核心区域为蓝色背光的液晶显示层，是字符呈现的核心区域，设计时预留了偏振片与液晶层的装配公差，保证背光均匀度的同时避免显示区域出现暗角。下层为绿色PCB载板，载板上集成了16个直插式排针接口，用于和主控电路板进行信号与电源连接，排针间距采用标准2.54mm通用间距，可直接适配市面上绝大多数通用开发板与转接座，无需额外定制连接线。

安装边界设计上，PCB板四个角预留了标准金属安装孔，孔位内嵌铜质衬圈，既可以通过M3螺丝直接将模块固定在设备面板或安装支架上，也能配合铜柱实现层叠装配，安装孔的位置经过反复校核，不会与板上线路、周边元件产生干涉。整体外形尺寸遵循行业通用的1602模块标准规格，长宽高参数完全兼容市面上同类型产品的安装位，可直接替换同规格老旧模块，无需修改原有设备的安装结构。PCB板侧边预留了对比度调节电位器的安装位置，可根据实际使用环境的光线条件调整屏幕显示对比度，保证强光、弱光环境下都能清晰识别显示内容。设计过程中充分考虑了生产装配的便利性，所有元件的排布都符合波峰焊工艺要求，元件之间预留了足够的焊接间隙，避免出现连锡、虚焊等生产问题，同时排针位置与屏幕边框的距离满足手工焊接的操作空间需求，既适合工业化批量生产，也适合小批量手工组装调试。
