诺基亚5110款84x48分辨率图形液晶显示模组

这款84x48分辨率的图形液晶显示模组，最初源自功能手机的屏幕方案，如今已成为嵌入式开发、小型电子设备领域应用极广的低成本显示部件，常被用于小型工控终端、便携检测设备、开源硬件开发项目、简易人机交互界面、小型物联网终端的信息展示场景，能够满足低功耗、小体积设备的字符、简单图形、状态参数显示需求，无需复杂的驱动电路即可实现清晰的单色显示效果，在对显示色彩无要求、追求低功耗与高可靠性的小型电子设备设计中应用十分普遍。

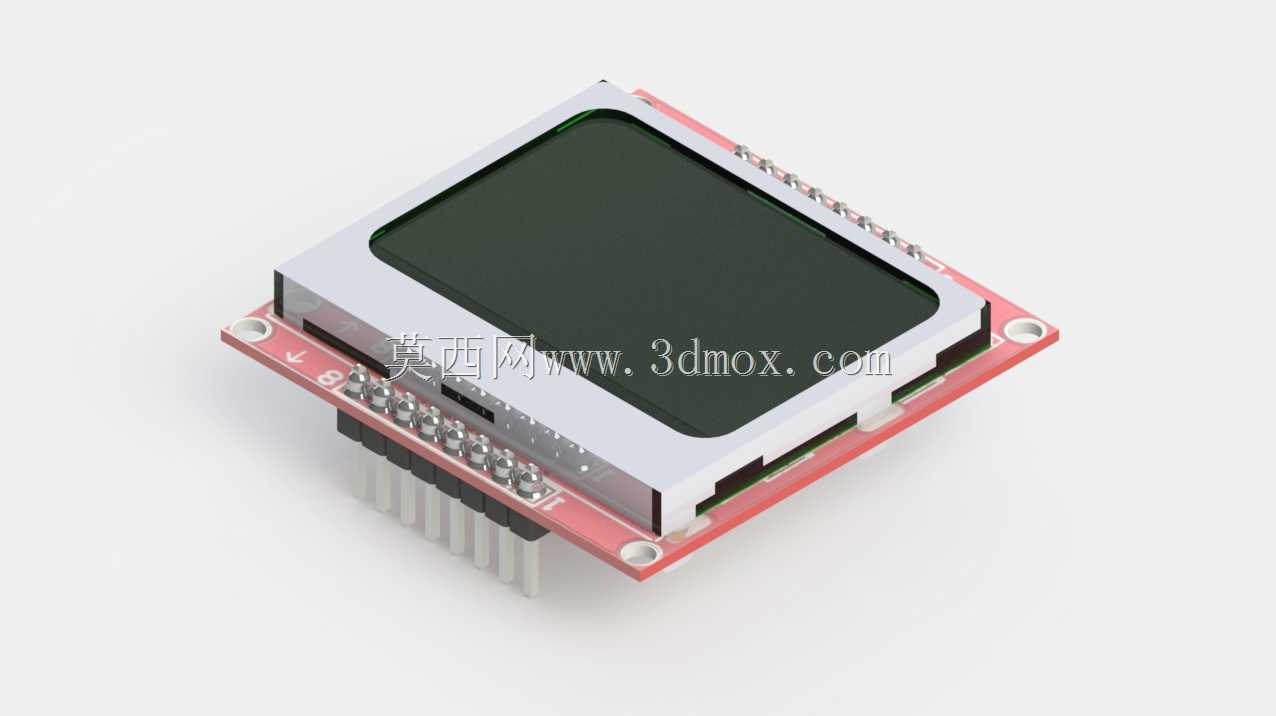

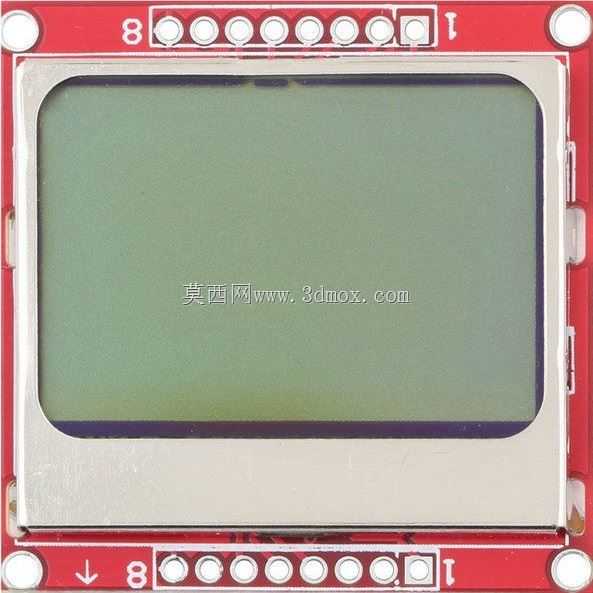

从产品功能特性来看，该显示模组采用被动矩阵液晶驱动方案，84x48的像素点阵可支持5行8列标准ASCII字符显示，也可绘制简单的自定义图形、进度条、状态图标，屏幕本身为反射式单色液晶屏，在自然光环境下即可清晰辨识显示内容，无需持续开启背光即可正常读取信息，能大幅降低设备运行功耗，适配电池供电的便携类设备使用需求。模组将液晶屏幕、驱动电路、连接引脚全部集成在一块标准化的红色印刷电路板上，省去了用户自行绑定屏幕驱动、布线连接的工序，降低了小批量设备开发的装配难度。

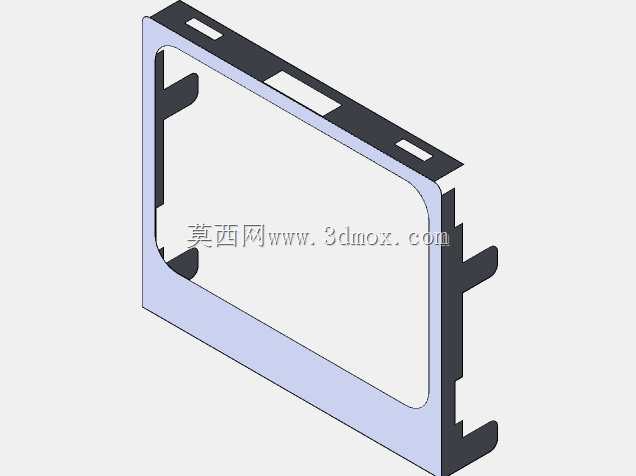

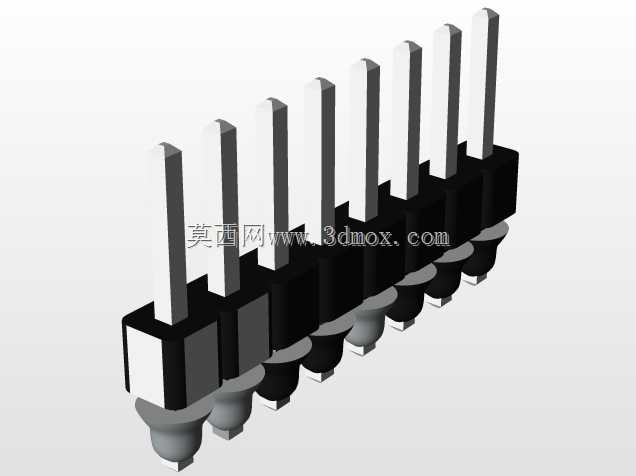

从设计思路来看，这款模组的核心设计逻辑是降低使用门槛，将原本需要精密工艺绑定的液晶裸屏与驱动芯片预先焊接完成，板载的引脚全部按照标准2.54mm间距排布，既可以直接插在标准面包板上用于原型开发验证，也可以通过排针焊接直接固定在设备主板上，适配多数嵌入式开发的通用接线标准。屏幕的金属边框做了圆角钝化处理，既可以保护脆弱的液晶玻璃边缘不受磕碰损坏，也能在装配时起到定位限位的作用，避免屏幕安装偏移导致的显示区域错位。

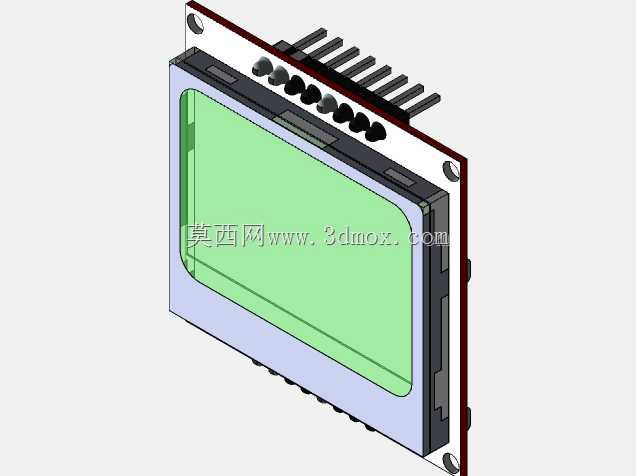

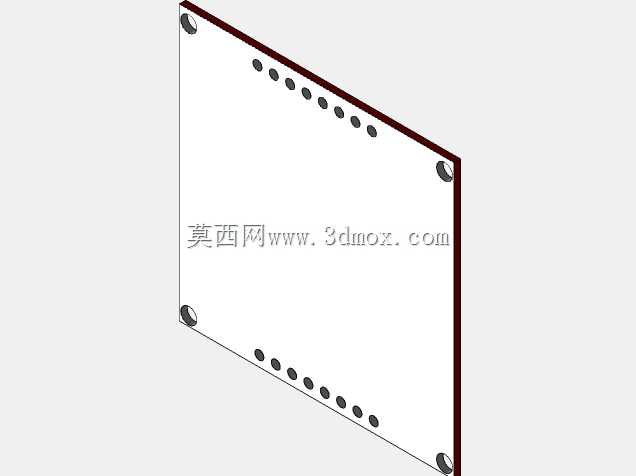

从外形尺寸与安装边界来看，该模组的PCB载板采用规整的矩形设计，屏幕显示区域位于载板中心位置，上下两侧预留的排针引脚区域为主要安装固定位，用户可根据设备外壳的开孔尺寸，选择在载板四角预留的安装孔位进行螺丝固定，也可通过卡扣结构将模组卡接在设备面板内侧。屏幕的有效显示区域尺寸经过精准校准，与外壳显示开窗的匹配公差控制在合理范围内，装配后不会出现显示区域被遮挡、漏光等问题，模组整体厚度较薄，能够适配内部空间紧凑的小型手持设备、桌面小型终端的安装空间要求，无需为显示部件预留过多的内部冗余空间。
