22毫米规格滑板专用滚动轴承结构设计

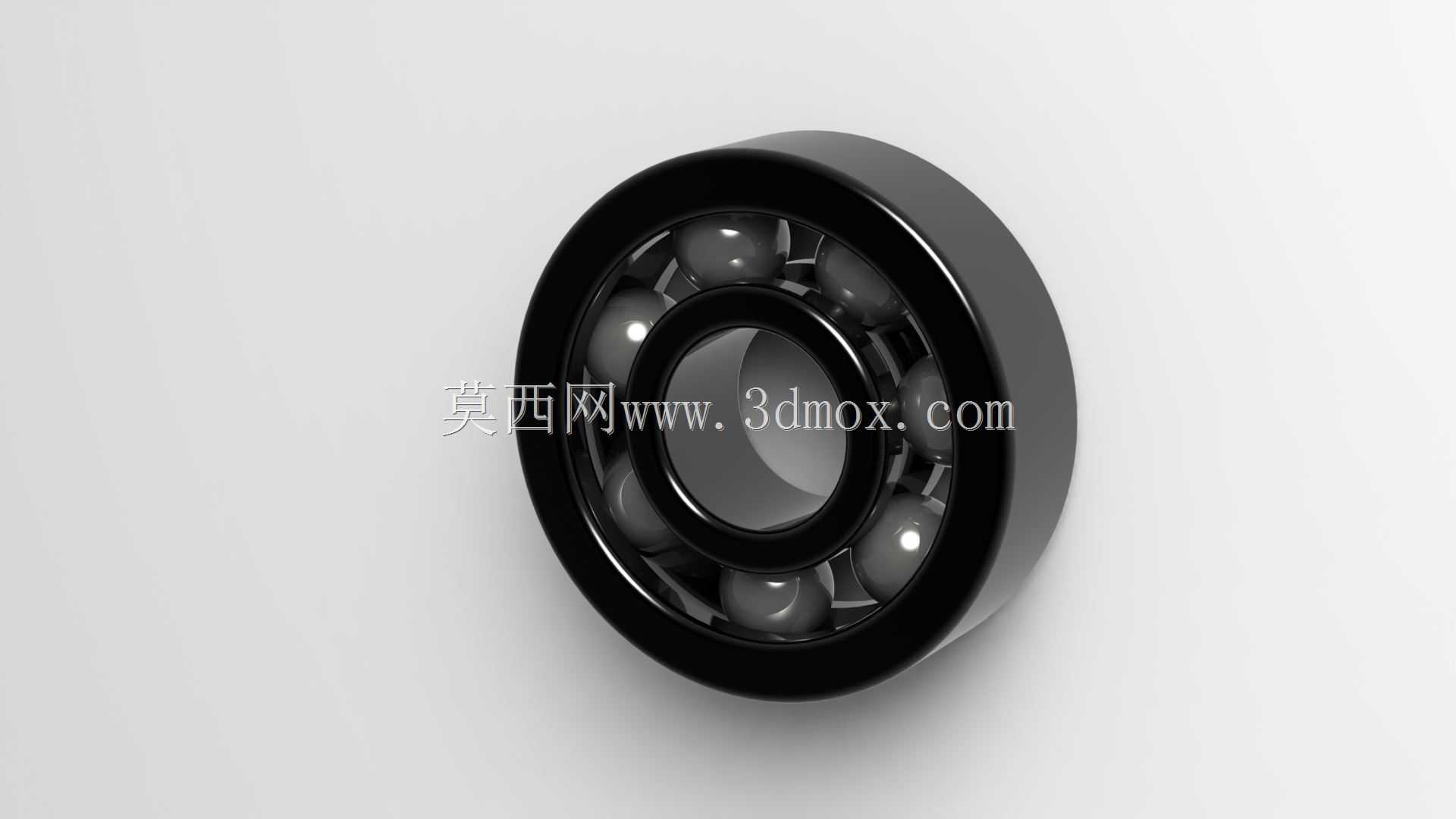

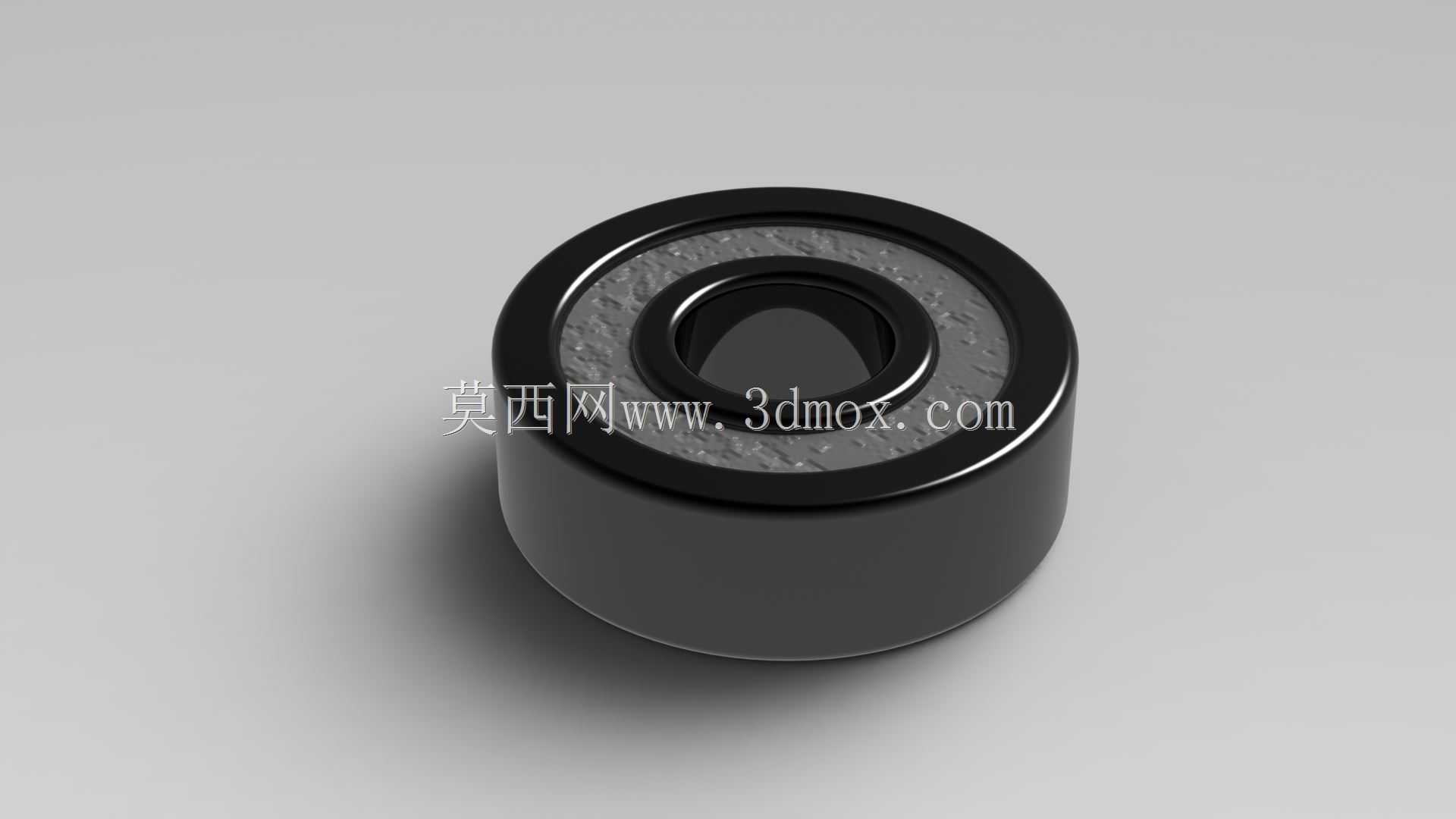

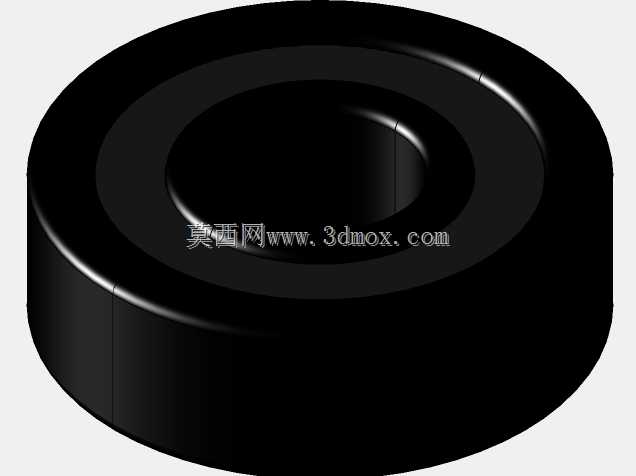

这款22毫米规格的滑板专用轴承，主要适配街头滑板、长板、鱼板等各类滑板运动装备的轮组安装需求，是滑板轮与桥钉支架之间的核心旋转支撑部件，直接决定滑板滑行时的顺畅度、续航能力以及应对复杂路面的抗冲击表现。在日常滑板运动场景中，轴承需要持续承受滑手的体重载荷，同时应对滑行过程中路面砂石、积水、灰尘的侵蚀，还要承接起跳落地时的瞬时冲击力，因此该轴承在设计阶段就围绕运动场景的实际需求做了针对性的结构优化。从功能特性来看，这款轴承采用双支撑滚动结构，内部滚动体排布经过载荷校核，能够在径向承受最大150kg的静载荷，满足绝大多数成年滑手的使用需求，旋转过程中滚动体与内外滚道的接触应力均匀分布，可降低滑行时的滚动阻力，让滑手在蹬地后获得更长的滑行距离，减少反复蹬地的体力消耗。轴承自带可切换的橡胶密封件结构，当日常刷街使用时，密封件处于装配状态，能够紧密贴合轴承外圈的密封槽，阻挡路面的灰尘、水渍、细小砂石进入轴承内部滚道，避免滚动体出现卡滞、磨损过快的问题，大幅延长轴承的维护周期与使用寿命；当滑手参与竞技滑行、碗池竞速等对旋转顺滑度要求更高的场景时，可以拆除密封件切换为开放式轴承结构，进一步降低密封件带来的旋转阻尼，获得更轻盈的旋转手感，两种结构状态都经过装配干涉校验，切换过程不会损伤轴承滚道与滚动体。在外形尺寸与安装边界上，这款轴承的外径严格控制为22毫米，内孔尺寸适配行业通用的8毫米滑板桥钉，轴承整体宽度为7毫米，完全匹配市面上绝大多数主流滑板轮的轴承安装腔尺寸，安装时无需额外打磨轮组内腔或者加装衬套，直接压入即可完成装配，轴承外圈的外圆柱面做了轻微的导入倒角，压入轮组时不会刮伤轮体的安装孔内壁，内圈的端面与桥钉螺母的接触面平整度控制在0.02毫米以内，锁紧螺母后轴承不会出现偏斜，避免滑行过程中出现轮组偏摆、异响等问题。设计过程中针对滑板运动的受力特点，对轴承内外圈的滚道曲率做了优化，相比普通工业轴承，这款轴承的滚道能够更好地承受落地时的偏载冲击力，避免滚动体在冲击下出现点蚀损坏，同时轴承的旋转精度控制在P5级，高速旋转时的径向跳动量极小，能够保证滑板在高速滑行时的稳定性，不会出现轮组抖动的情况，兼顾了日常刷街的耐用性与竞技场景的性能需求。
