可调式不锈钢搭扣锁具结构设计

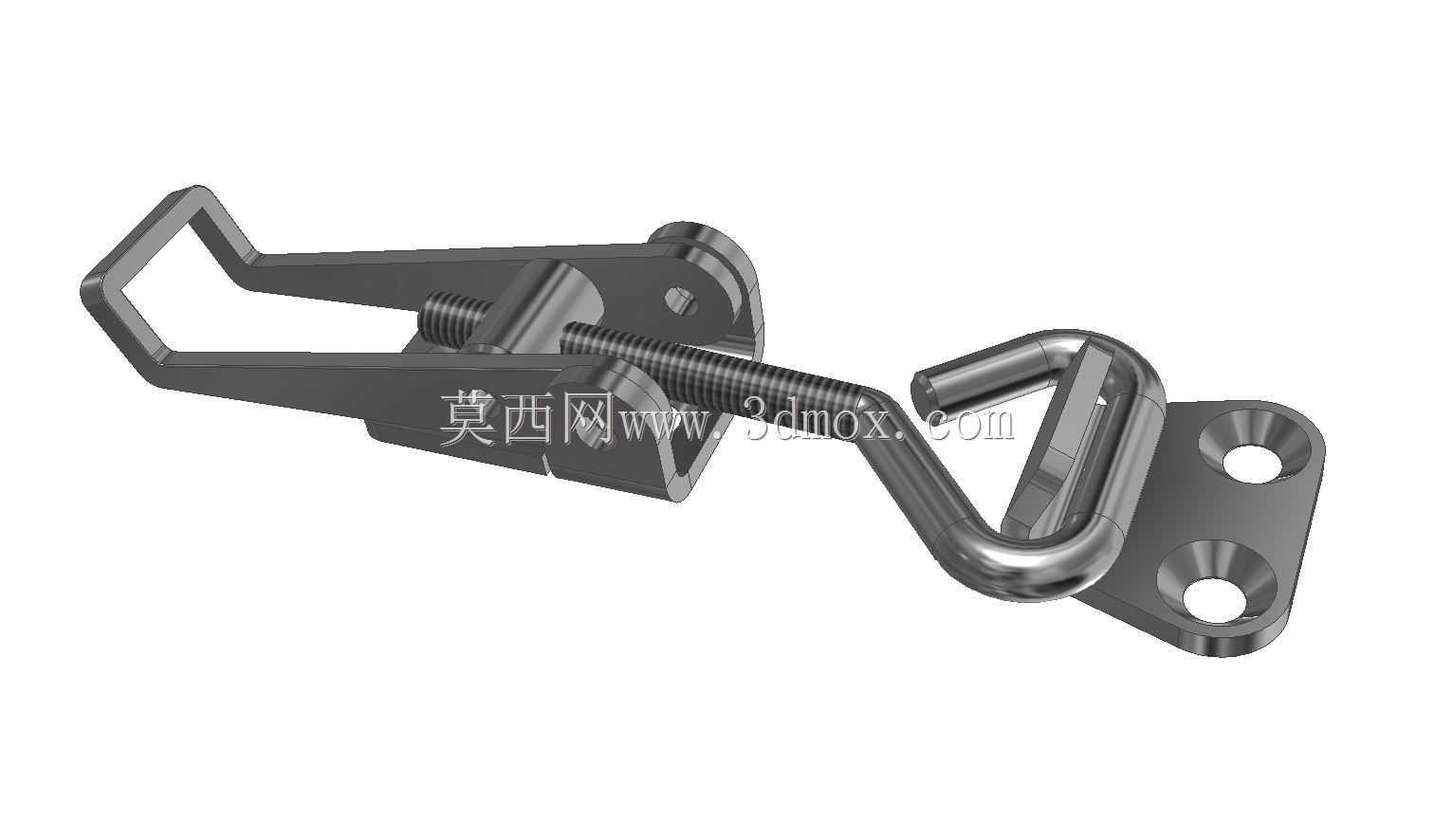

这款可调搭扣是工业领域应用十分广泛的快开式紧固连接件，日常在各类工业箱体、设备舱门、工装夹具、物流周转箱、特种车辆侧舱、小型机电设备外壳上都能见到它的身影，核心作用是实现被连接件的快速扣合锁紧与便捷开启，相比传统螺栓紧固方式，无需额外工具即可完成操作，能大幅降低日常开合维护的操作耗时，在需要频繁开启检修的设备场景下实用性极强。

从功能特性来看，这款搭扣最核心的优势是自带可调行程结构，搭扣主体的拉环端集成了螺纹调节结构，可根据被连接件的实际压紧需求调整锁紧行程，既可以补偿长期使用后出现的配合间隙、密封件压缩形变带来的锁紧力衰减，也能适配不同厚度的安装基面、不同压缩量的密封胶条场景，避免普通固定行程搭扣容易出现的扣合过松无法锁紧、扣合过紧难以开启的问题。锁紧状态下搭扣的杠杆结构可以提供稳定的轴向压紧力，保证连接部位不会因为设备运行振动、运输颠簸出现意外松脱，解锁时只需扳动拉手即可快速释放，操作手感顺畅无卡滞。

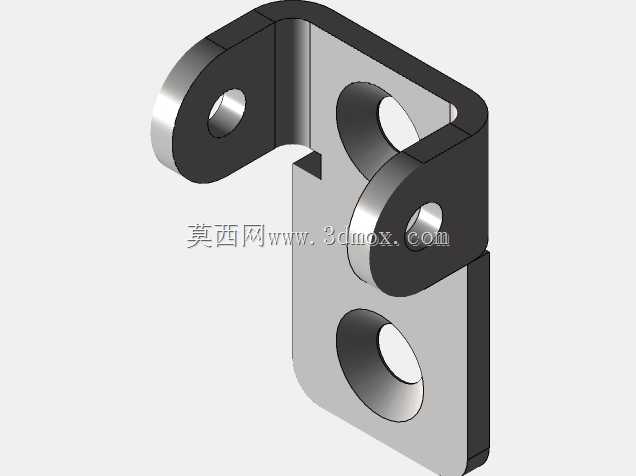

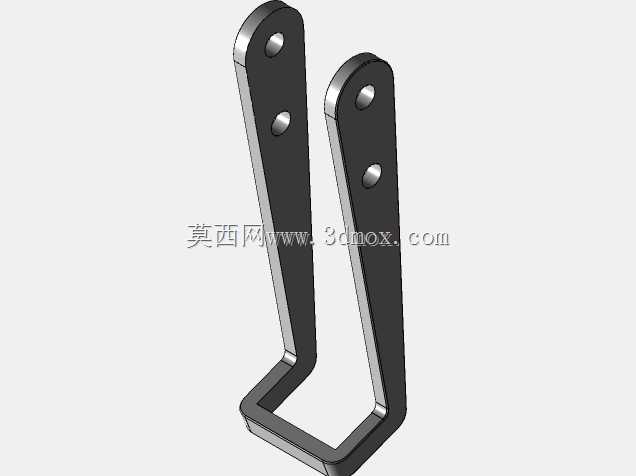

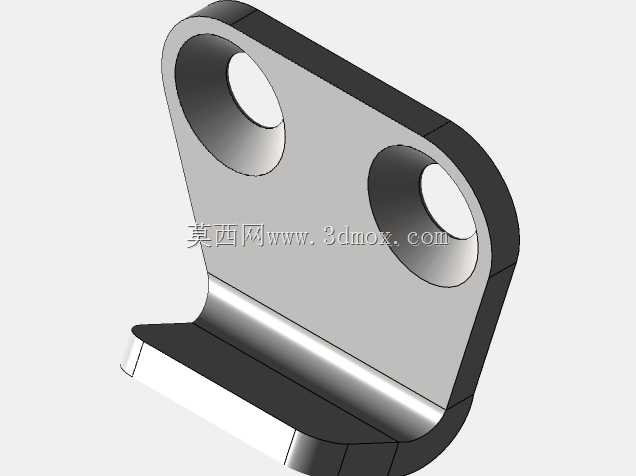

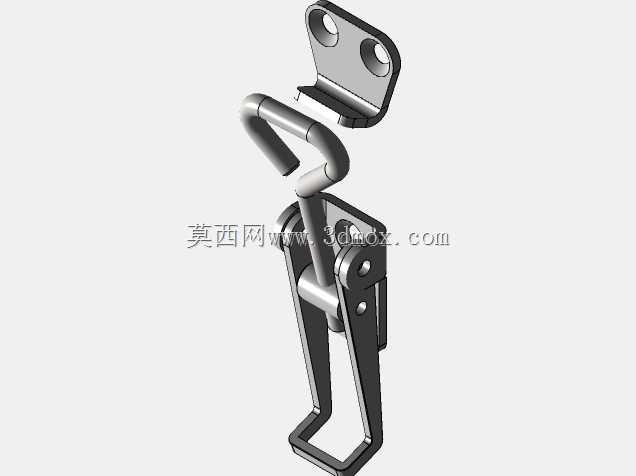

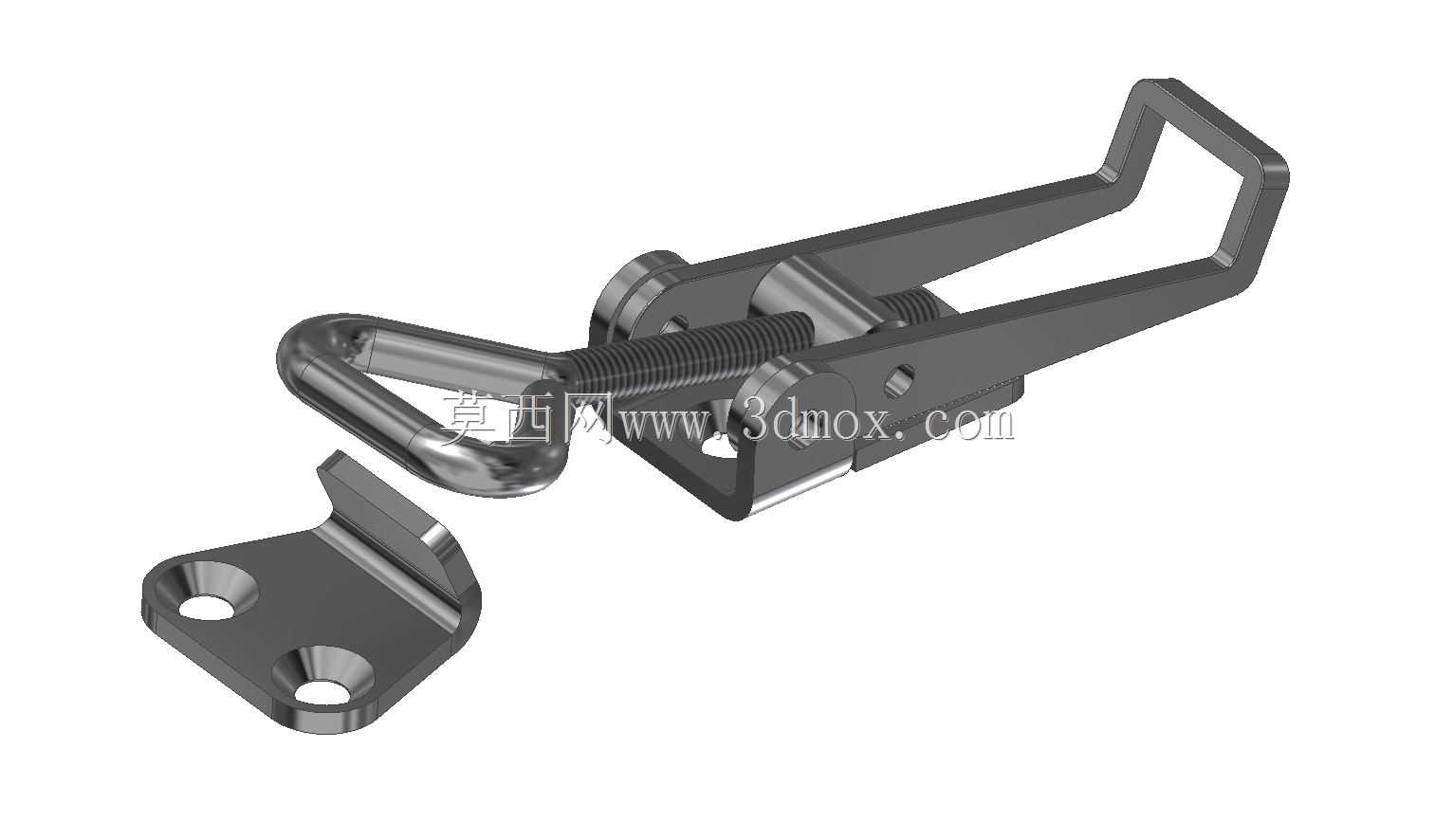

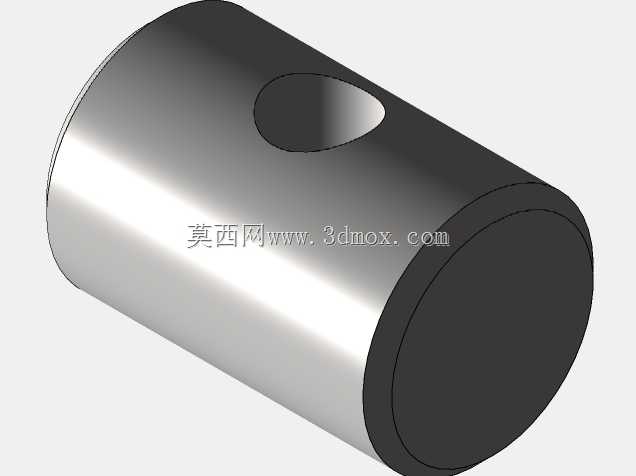

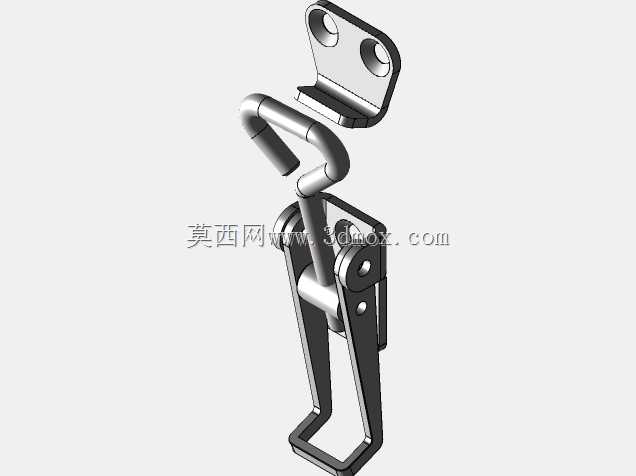

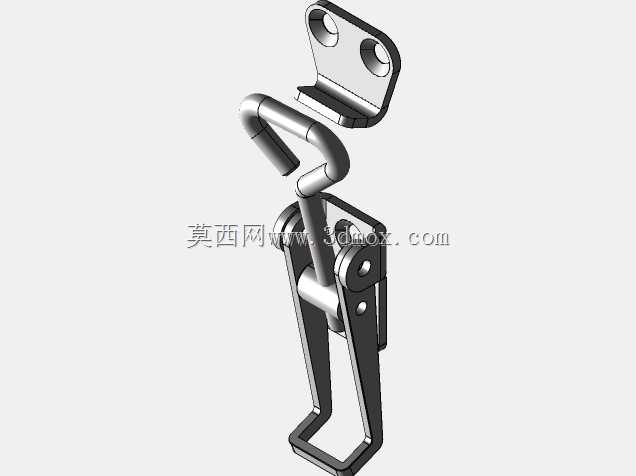

设计层面这款搭扣采用了分体式结构，分为带调节机构的拉手锁体与配套的挂钩底座两个独立部件，锁体部分采用冲压成型的金属板材弯折成型，铰接位置做了卷边衬套处理，减少反复开合过程中的铰接磨损，延长产品使用寿命；拉环与调节螺杆采用一体化连接结构，螺纹部位做了顺滑处理，调节时转动顺畅无卡顿，锁紧后螺杆受力均匀不会出现偏载变形。配套的安装底座采用带两个安装孔的板式结构，底座的挂钩部位做了圆弧过渡处理，扣合时能与锁体拉环顺滑贴合，避免应力集中导致的部件断裂。

安装边界方面，这款搭扣的两个部件均采用平面安装设计，锁体与底座分别固定在两个需要扣合的部件端面上，安装时只需保证两个部件的安装面处于平行贴合状态，对齐锁体拉环与底座挂钩的中心位置即可，安装孔位预留了足够的调整余量，可适配常用的沉头螺丝固定；整体外形紧凑，扣合后突出安装基面的高度较低，不会占用过多外部空间，也不会因为突出结构造成磕碰风险，不锈钢材质的选用让它可以在潮湿、有轻度腐蚀的户外、车间环境下长期使用，不会轻易出现锈蚀卡滞的问题，适配绝大多数工业场景的紧固连接需求。
