单节18650电芯固定塑胶电池座结构

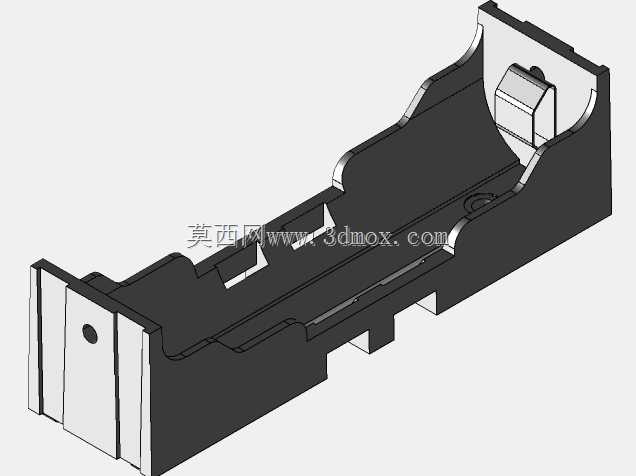

这款单节18650电芯固定座，是消费电子、小型储能、便携工控设备供电模块中常用的基础结构件，主要应用于手持检测仪器、便携照明设备、小型备用电源、DIY电子改装、低功耗工控传感终端等场景，承担单颗18650圆柱电芯的定位、限位、绝缘防护与安装固定作用，是电芯与设备壳体之间的核心衔接结构。从实际使用功能来看，该结构件首先解决了圆柱电芯无固定安装位的问题，通过与18650电芯外径匹配的弧形容纳槽，将电芯牢牢限制在槽体内，避免设备在移动、跌落、振动工况下电芯发生移位、松脱，防止电芯极耳拉扯断裂、接触不良等故障；同时结构本身采用绝缘塑胶材质，可将电芯金属外壳与设备内部金属结构件、电路板导电部位有效隔离，避免电芯外壳短路带来的安全风险。在设计思路上，该结构充分考虑了装配效率与使用可靠性：容纳槽的弧度完全贴合18650电芯的圆柱外壁，槽体两端设置有限位挡边，一端预留了电芯正极接触弹片的安装空间，另一端对应负极接触位置做了避让与定位结构，无需额外粘接即可将电芯卡入到位；槽体侧壁设置的定位卡扣与加强筋，既可以提升整个塑胶件的结构强度，避免长期使用后槽体变形松旷，又能直接卡入设备壳体预设的安装卡槽内，减少螺丝使用量，提升装配效率。结构底部设置的定位凸台与安装孔位，可兼容螺丝锁付、卡扣卡接两种常见安装方式，适配不同设备的内部安装空间。从安装边界来看，该结构的整体尺寸完全围绕单颗18650电芯的外形设计，长度方向预留出电芯两端接触件的安装余量，宽度方向仅比电芯外径略宽，高度方向贴合电芯半径设置，不会额外占用过多设备内部空间，可灵活嵌入各类紧凑布局的小型电子设备内部；槽体边缘做了圆角导向设计，装配电芯时可顺畅滑入槽内，不会刮伤电芯外层的绝缘包膜，同时结构上预留的走线槽位，可方便连接正负极导线或接触弹片的引脚走线，避免导线被电芯挤压破损。在实际应用中，这类固定座可替代传统的胶带粘接、泡棉挤压固定方式，大幅提升供电模块的结构稳定性与装配一致性，适合小批量设备生产与电子DIY场景使用，结构本身的加强筋设计也提升了塑胶件的抗形变能力，在-20℃到60℃的常规工作温度区间内不会出现脆裂、软化变形等问题，可长期稳定固定电芯，保障设备供电连接的可靠性。
