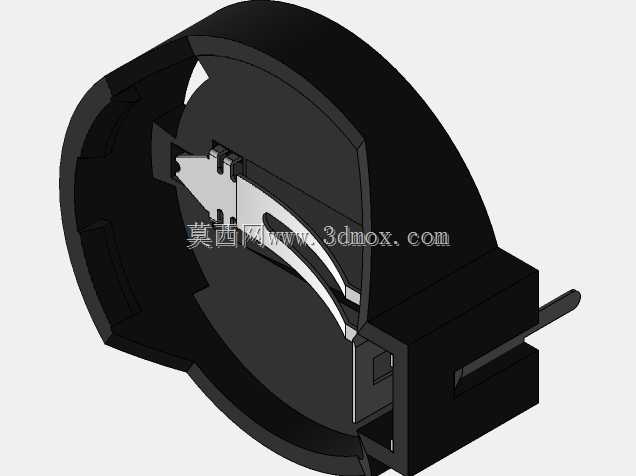

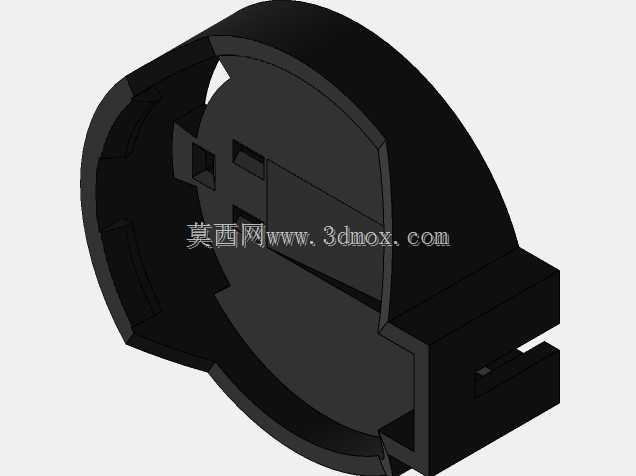

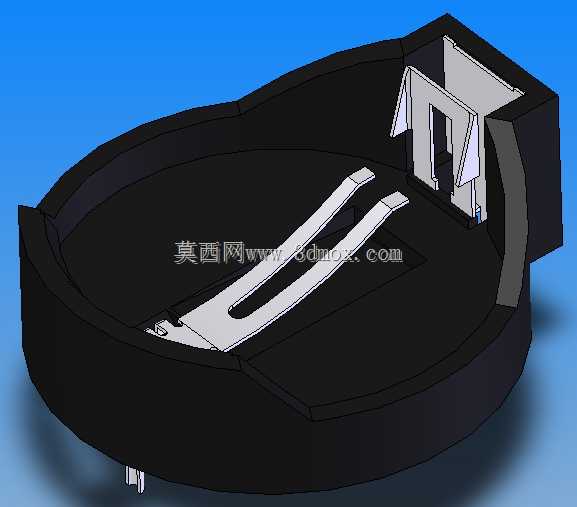

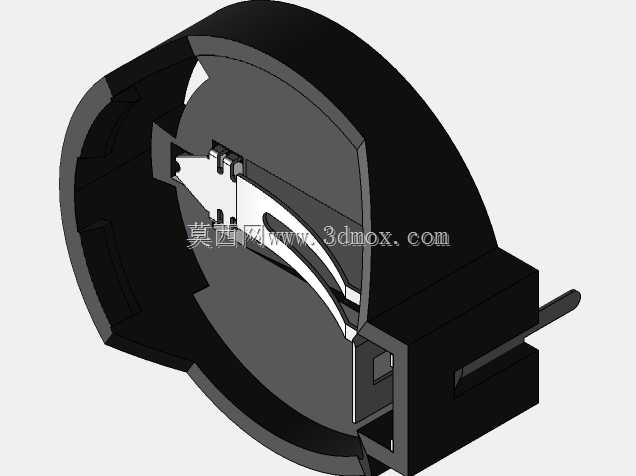

CR2032纽扣电池卧式安装电池座结构

这款CR2032纽扣电池适配的电池架，是消费电子、工控主板、智能传感设备、小型便携数码产品中极为常用的供电接触固定部件，主要承担纽扣电池的舱位固定、电极导通、防松脱限位的核心作用，广泛应用在电脑主板CMOS供电模块、智能门禁读卡器、无线传感节点、便携医疗检测设备、小型蓝牙外设等需要长效后备供电或者低功耗主供电的场景中，是小型电子设备供电链路里不可或缺的基础结构件。

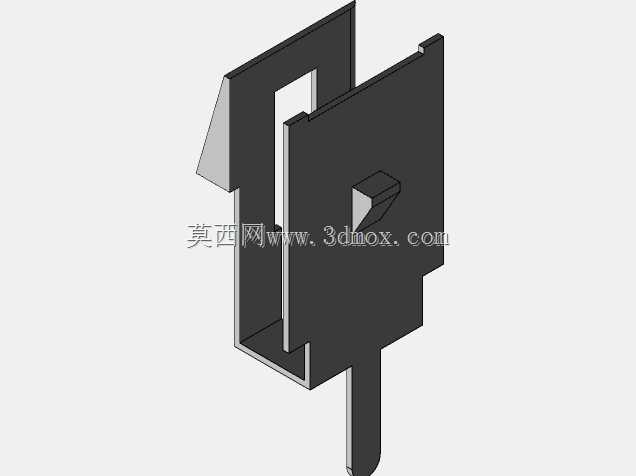

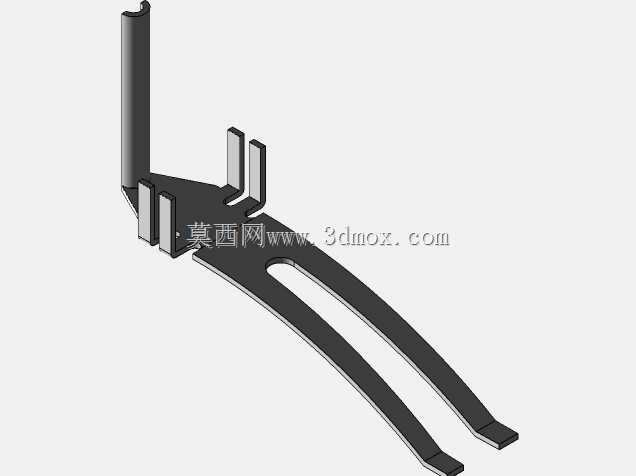

从功能特性来看，该电池架采用卧式矮型结构设计，整体轮廓适配CR2032纽扣电池的圆形外形，舱体侧壁做了贴合电池圆周的弧形围挡，能够限制电池的径向位移，避免设备受振动、冲击时电池出现移位导致的接触不良问题。舱内设置的两片弹性接触弹片采用高弹性导电金属材质，弹片做了预弯弧度设计，装入电池后能够依靠自身弹性持续抵靠电池的正负极接触面，保证长期使用下接触压力稳定，不会因为金属疲劳出现接触电阻升高、断电的问题；弹片表面做了防氧化镀层处理，能够抵御潮湿环境下的锈蚀问题，提升长期通电的可靠性。电池架一侧设置了导向卡位结构，在装入电池时能够引导电池滑入到位，同时对电池的轴向位置做限位，防止电池从舱体侧方滑出，更换电池时只需轻推电池即可顺着卡位间隙取出，操作便捷不需要额外工具。

从设计思路来看，这款电池架充分考虑了小型电子设备的内部空间局促的特点，整体做了薄型化处理，在保证结构强度和接触可靠性的前提下尽可能压缩竖向安装高度，适配超薄型设备的内部堆叠需求；安装边界上，整体外轮廓为适配电池的类圆形结构，侧边的接触弹片引脚位置做了标准化间距设计，能够直接适配常规PCB板的焊盘孔位，既可以采用波峰焊直接焊接在电路板上，也可以做插件式接线适配不同的安装场景；舱体底座做了平整的贴合面，安装时能够紧贴PCB板面或者设备内壳壁，不会出现安装翘曲、虚焊的问题。结构上所有棱角都做了圆角过渡处理，既避免组装时划伤操作人员或者线材绝缘层，也能减少注塑生产时的应力集中问题，提升塑胶壳体的结构强度，长期使用不会出现围挡断裂、卡位失效的问题。弹片的固定端嵌入塑胶底座内部做了防拉脱结构，能够承受多次电池插拔的作用力，不会出现弹片移位、脱落的情况，整体结构兼顾了安装便捷性、使用可靠性和空间利用率，能够满足各类小型电子设备的纽扣电池安装固定需求。
