剖分式带座滚动轴承支撑组件

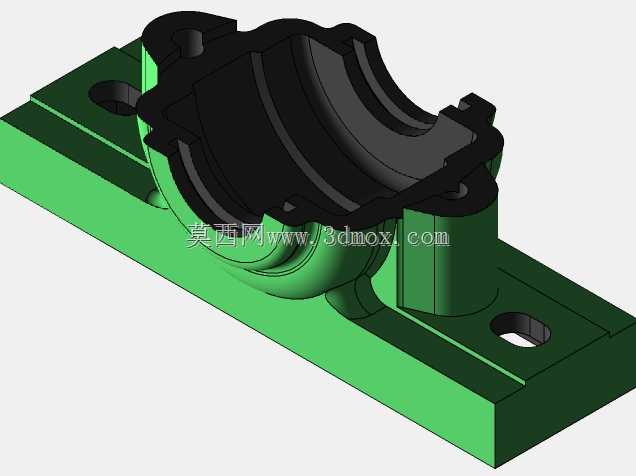

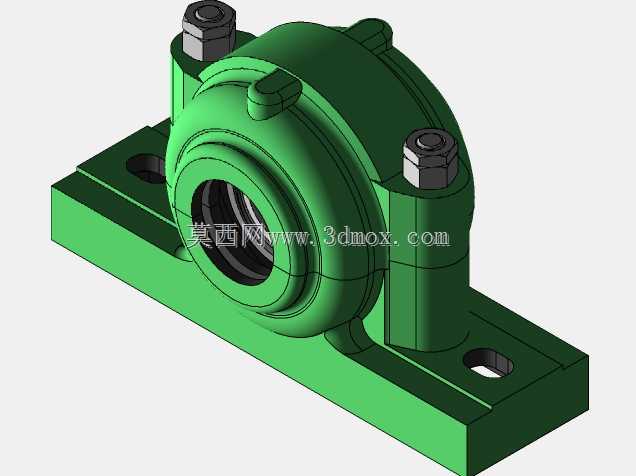

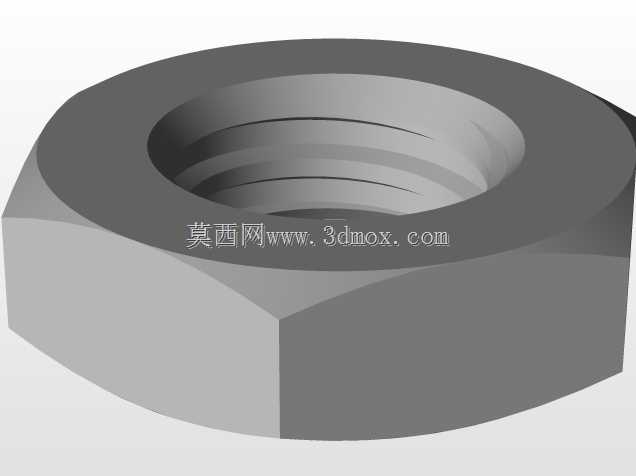

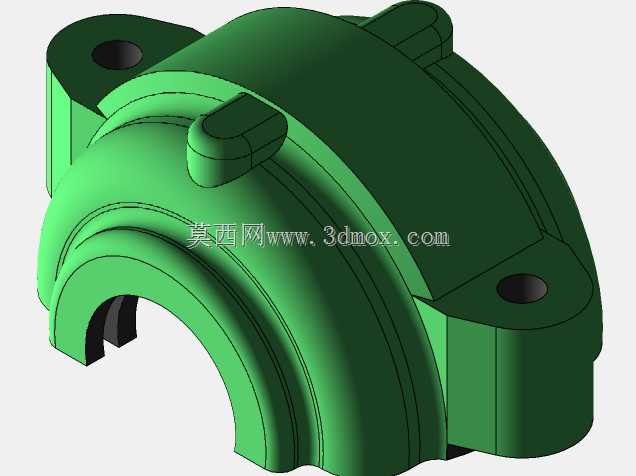

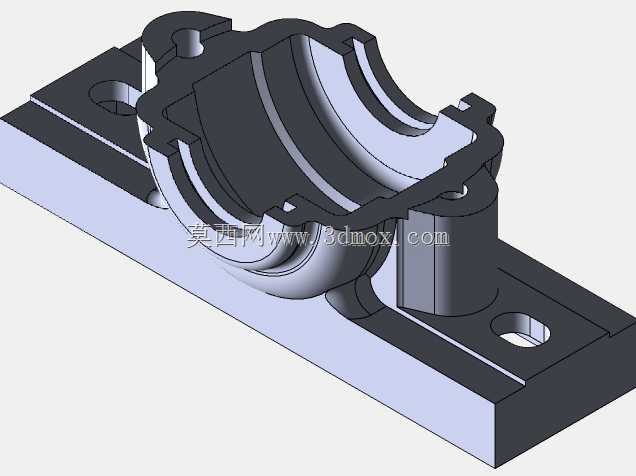

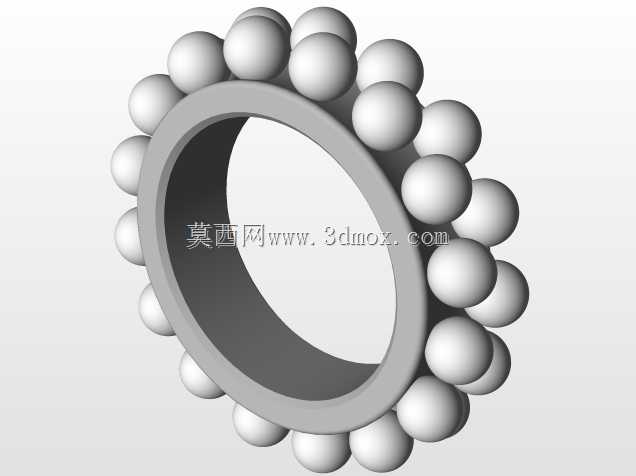

该支撑组件广泛应用于矿山输送设备、农业耕作机械、中小型工业风机、普通机床传动端、轻工包装生产线等需要长轴跨距支撑的工业场景，作为旋转轴系的核心承载部件，它的核心作用是为内嵌的滚动轴承提供稳定的安装基准与刚性支撑，同时承担轴系运行过程中产生的径向载荷与小幅轴向窜动载荷，隔绝运行振动向安装机架的传递，补偿轴系加工安装过程中产生的微小同轴度误差，避免轴承外圈受附加弯矩导致的提前失效。组件采用上下剖分式的结构设计思路，上盖与底座通过两侧的高强度六角螺栓实现锁紧固定，这种设计无需在轴系装配时将轴从端部穿入轴承内圈，可在轴系中段完成轴承的安装与后期维护拆卸，大幅降低长轴、多支撑点轴系的装配与检修难度；底座采用一体式铸造长条形安装底板，两端开设长圆形安装螺栓孔，可适配一定范围内的安装孔位偏差，降低安装基面的加工精度要求；轴承座内部预留有标准轴承的安装定位台阶，可限制轴承外圈的轴向位移，同时预留有润滑脂存储腔室，可在长期运行过程中为滚动体提供持续润滑，减少日常维护频次。从安装边界来看，组件整体为对称式结构，安装底板的底面为全平面加工基准，可与设备机架的安装面完全贴合，保证承载时的受力均匀；轴承内孔为标准圆柱通孔，适配对应直径的光轴安装，两端的密封槽位可加装毡圈或橡胶密封圈，阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、潮湿的复杂工业工况；两侧锁紧螺栓的外露高度经过优化设计，不会超出轴承座上部的最大轮廓尺寸，避免与周边旋转部件、防护结构产生干涉，整体结构紧凑，承载冗余量充足，可适配中等载荷、中低转速的常规传动场景，在常规工况下无需额外加装辅助支撑结构即可独立完成轴端或轴中位置的承载需求。
