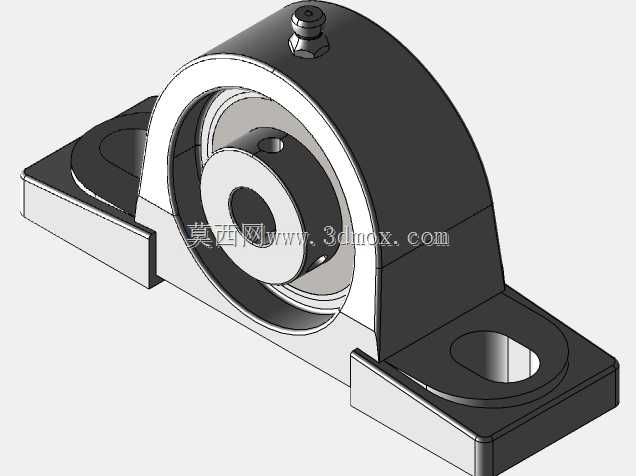

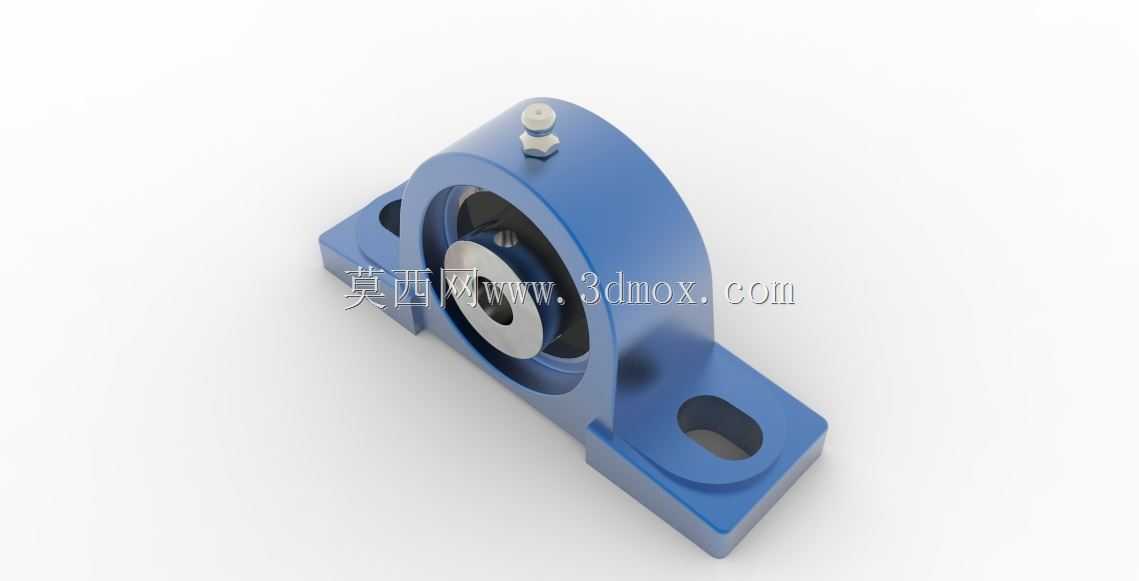

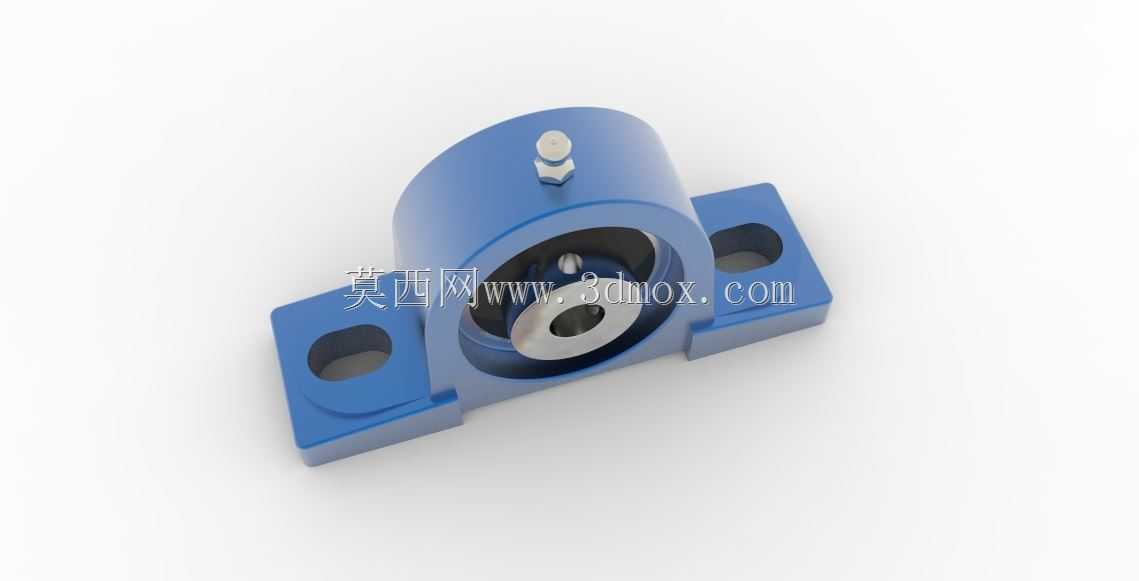

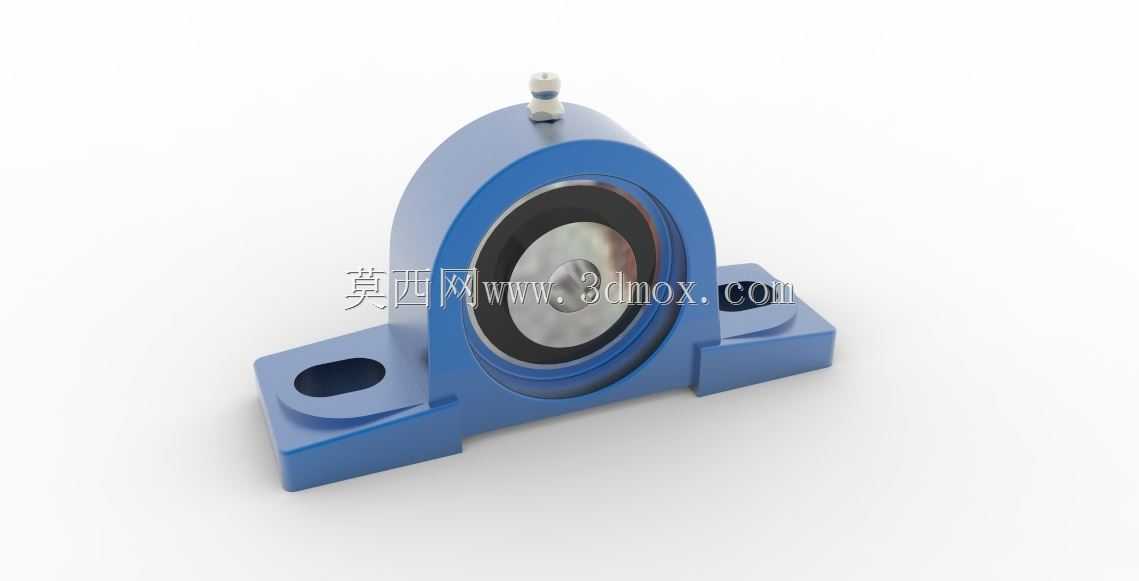

UCP201带座外球面轴承单元结构设计

这款UCP201带座外球面轴承单元，是轻工输送、小型农机、食品包装生产线、纺织设备等场景中极为常用的传动支撑部件，主要作用是为旋转传动轴提供稳定的径向支撑，同时补偿安装过程中产生的轻微轴系对中误差，降低设备装配时的同轴度调校难度，减少轴系运转过程中因偏载产生的额外磨损。从实际应用场景来看，这类带座轴承单元常被用在带式输送机的托辊支撑端、小型风机的叶轮转轴端、包装设备的送料辊轴安装位，以及各类中小型自动化生产线的从动辊支撑位置，相比分体式轴承与轴承座的组合，它的集成化设计能大幅减少现场装配的工序，降低安装失误带来的设备故障概率。从功能特性来看，该轴承单元自带顶丝锁紧结构，可通过轴承内圈上的紧定螺钉直接与穿入的转轴锁紧固定，无需额外设计轴肩或锁紧套结构，适配光轴的快速安装需求；轴承座采用铸铁一体铸造成型，底座带有两个长圆形安装孔，允许安装时在一定范围内调整固定位置，抵消安装基面的加工误差，同时整体式的座体结构拥有足够的刚性，能够承受中等强度的径向载荷，适配常规转速下的连续运转工况。在设计思路上，这款轴承单元采用了轴承与座体一体化的集成设计，外球面轴承的外圈球面与轴承座的内凹球面配合，具备自动调心的能力，当转轴出现轻微挠曲或者安装座面存在小角度倾斜时，轴承可以自动适配角度偏差，避免轴承内部滚动体出现偏载卡滞的问题，延长轴承的实际使用寿命；顶部设置的注油嘴结构，可以在设备维护时直接向轴承内部补充润滑脂，无需拆解轴承单元即可完成日常保养，大幅降低设备运维的时间成本。从外形尺寸与安装边界来看，该型号属于轻型立式带座轴承范畴，整体座体长度适配小规格安装空间，两个安装孔的中心距符合行业通用的安装尺寸标准，轴承内孔直径适配常用的小直径传动光轴，座体的总高度、底座厚度都经过载荷校核，既保证足够的支撑强度，又尽可能压缩整体占用空间，安装时只需将底座贴合安装基面，穿入螺栓固定后再穿入转轴锁紧顶丝即可完成装配，不需要复杂的配套加工，非常适合各类中小型机械设备的快速搭建与维护更换。
