工业用皮带式水平输送设备结构设计

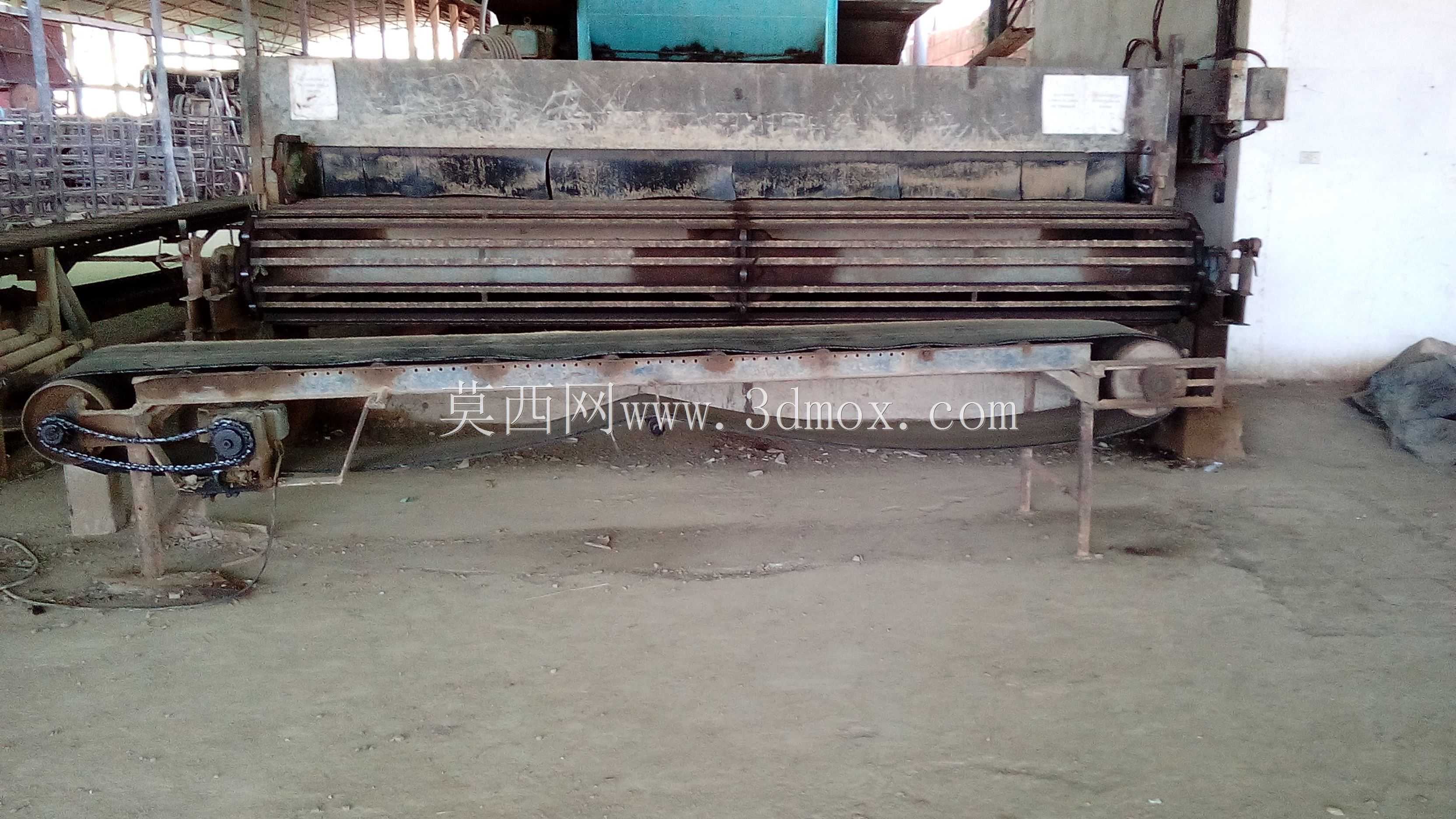

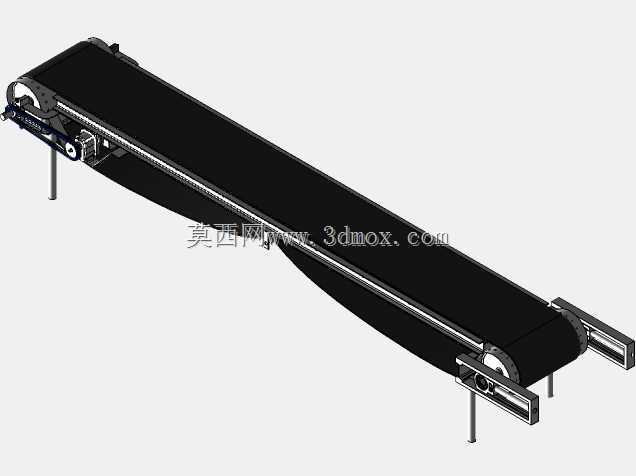

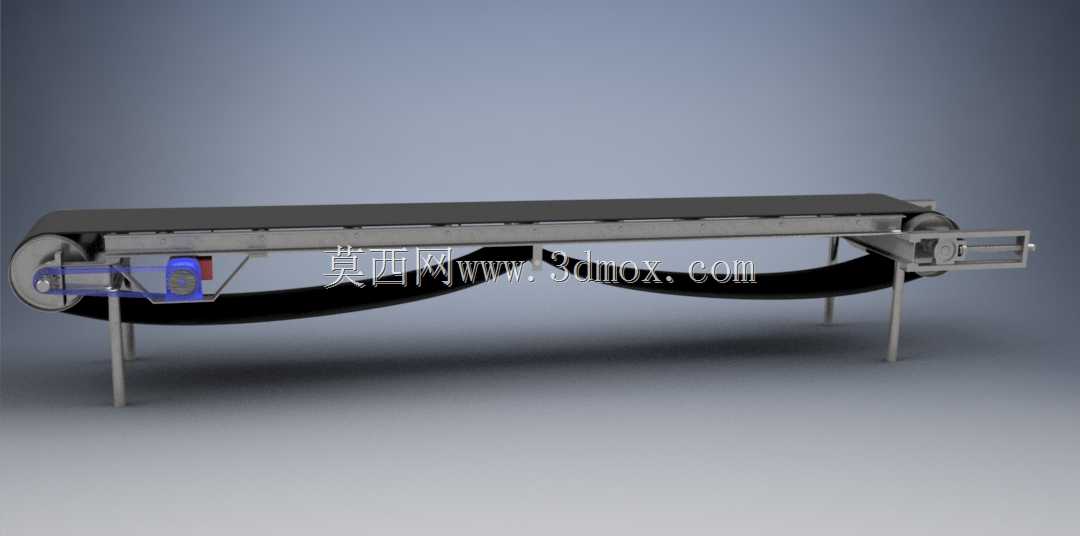

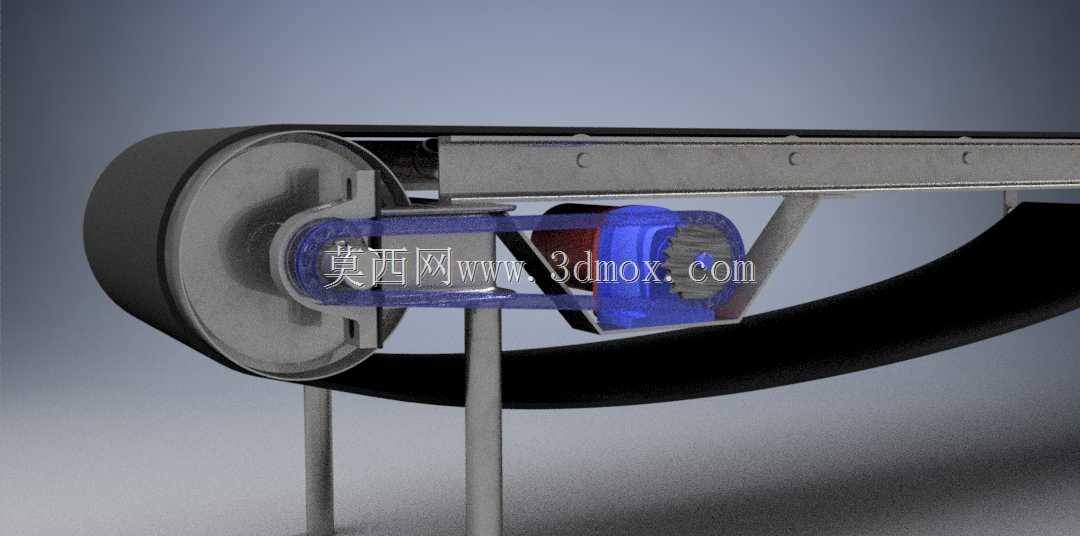

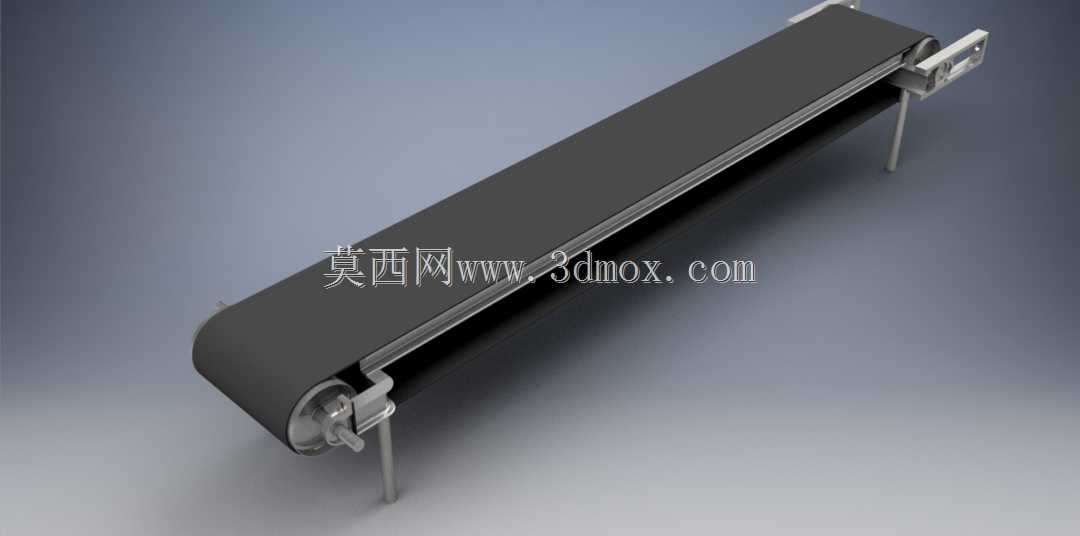

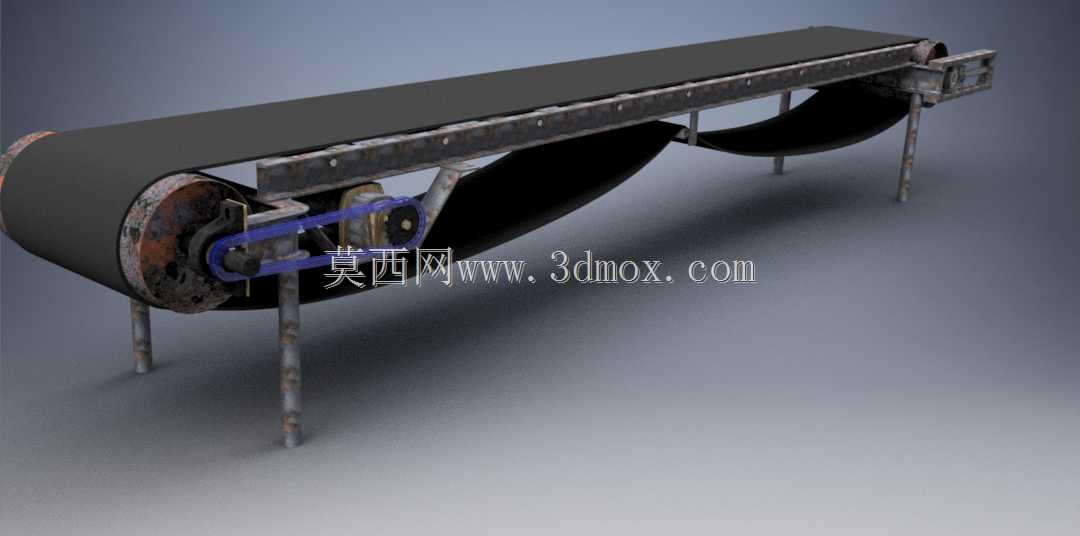

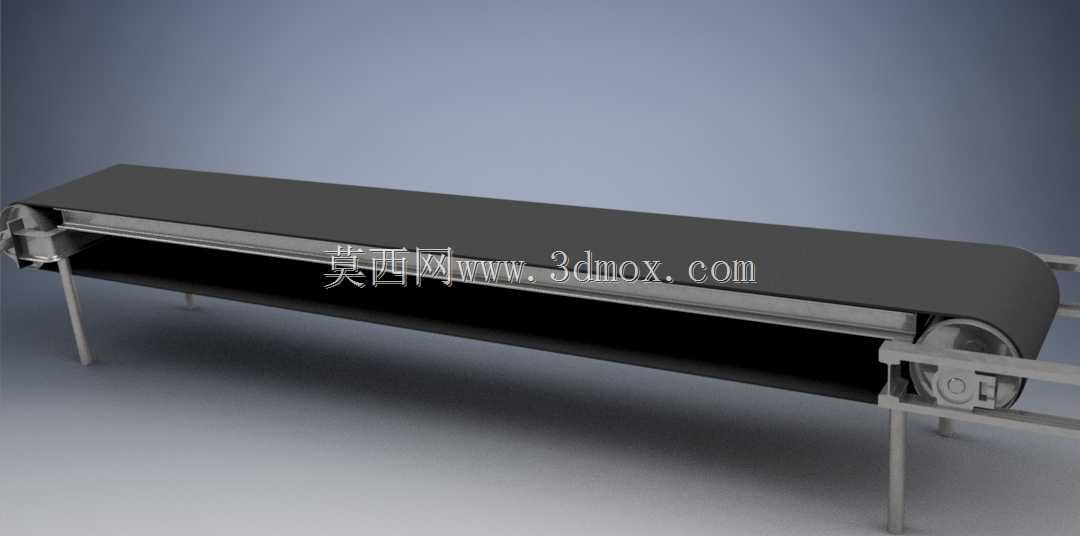

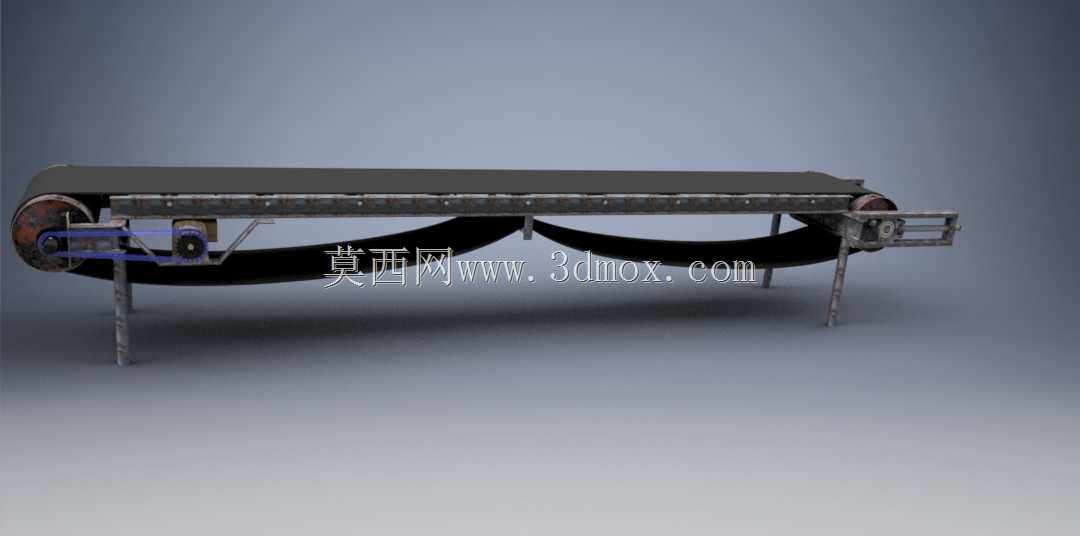

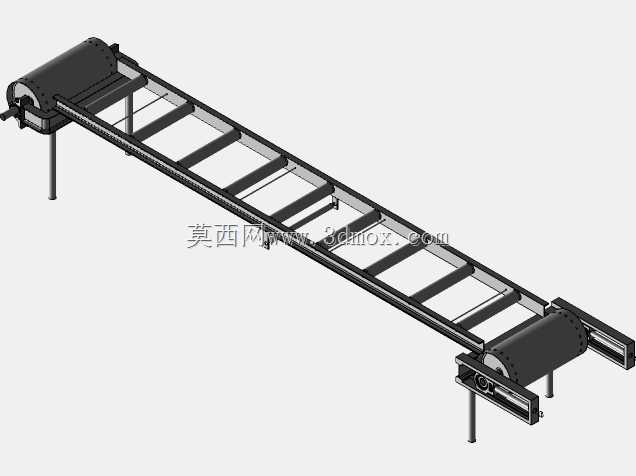

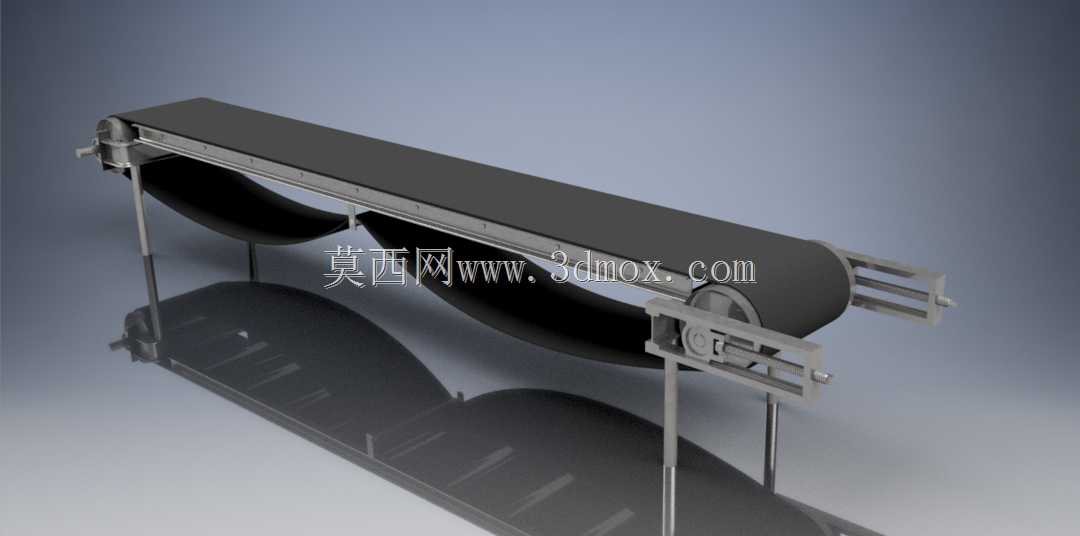

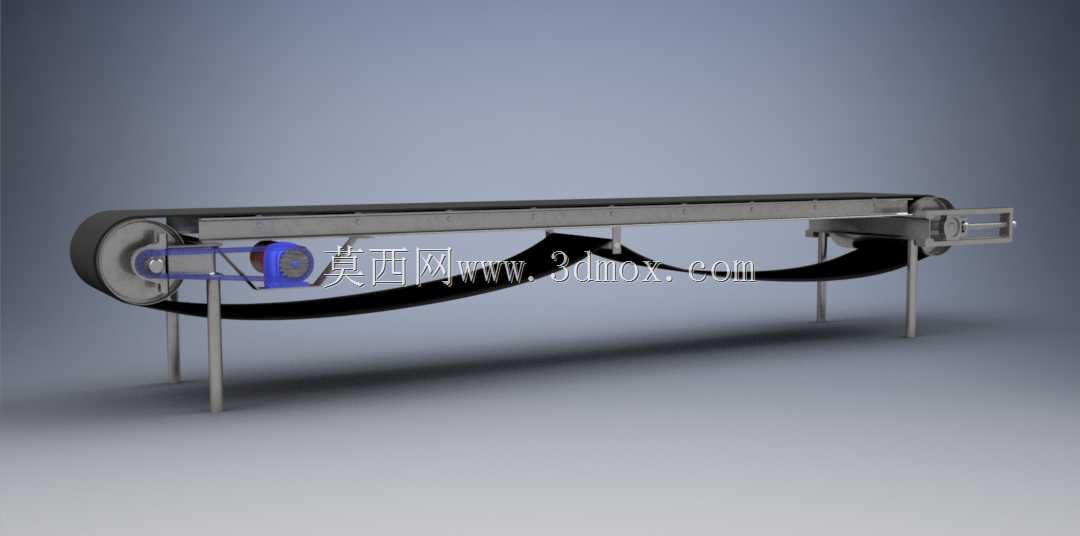

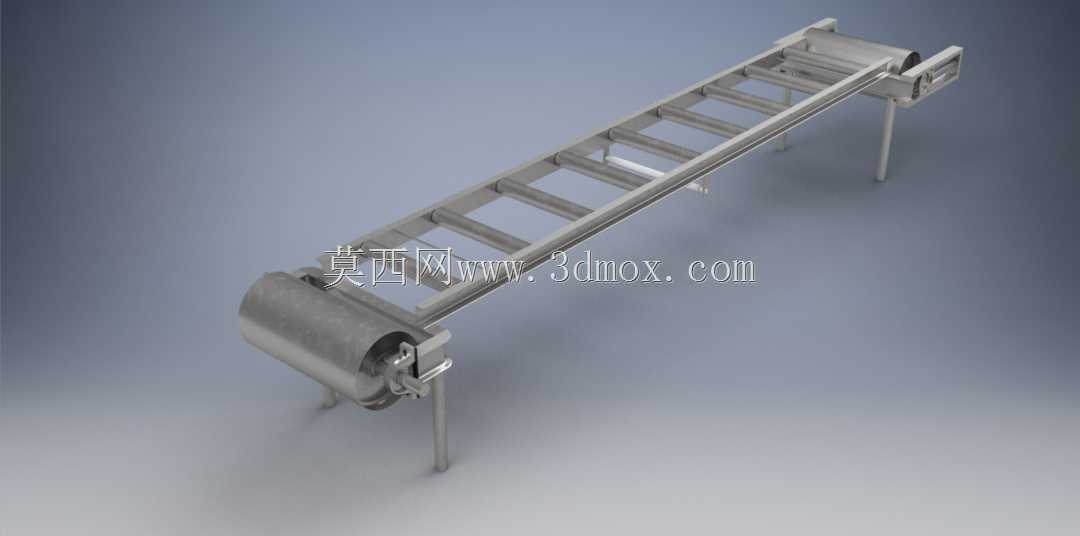

这款皮带式水平输送设备，主要面向生产车间物料转运、仓储分拣线物料传递、轻工加工工序间工件输送等场景设计，可适配散状颗粒、袋装成品、小型工装工件等多种类型物料的短距离水平传输需求，能够衔接不同生产工位，替代人工重复搬运作业，有效降低车间物流转运的人力消耗，提升生产线流转的连贯性。设备整体采用水平布置的长条形结构，主体框架以型钢焊接成型作为承载基础，框架支腿采用可调节高度的支撑结构，能够适配不同车间地面的平整度差异，安装时可根据上下游设备的对接高度微调支腿伸缩量，保证输送面与前后工位的作业面高度齐平，避免物料转接时出现卡滞、掉落问题。输送载体选用耐磨橡胶皮带，皮带下方设置多组平行排布的承托托辊，托辊采用转动阻力小的密封轴承结构，既能保证皮带在承载物料时保持平整的输送面，避免皮带中部下垂导致物料偏移，也能降低皮带运行过程中的摩擦损耗，延长皮带的使用寿命。设备的驱动端设置在机架一侧，采用电机搭配减速机构的驱动组合，驱动辊筒表面做防滑包胶处理，通过摩擦力带动皮带循环运转，张紧机构设置在机架尾部，可通过调节螺栓调整尾辊的前后位置，控制皮带的张紧程度，避免皮带运行过程中出现打滑、跑偏的问题。两侧机架设置有低矮的挡边结构，可防止输送过程中物料从皮带侧边滑落，设备两端的辊筒处做圆滑过渡处理，避免尖锐棱角刮损皮带，也能减少物料在端部转接时的磕碰损伤。设计过程中充分考虑了设备的安装边界，整体宽度控制在常规车间通道可容纳的尺寸范围内，长度可根据实际工位间距灵活调整段数，支腿底部预留有地脚安装孔，可通过膨胀螺栓与地面固定，保证设备长时间高负载运行时的结构稳定性，设备整体结构简洁，日常维护时仅需定期检查托辊转动状态、皮带磨损情况以及张紧度即可，维护成本较低，能够适配多数常规工业生产场景的连续输送作业需求。
