多工位料箱翻转输送装配生产线

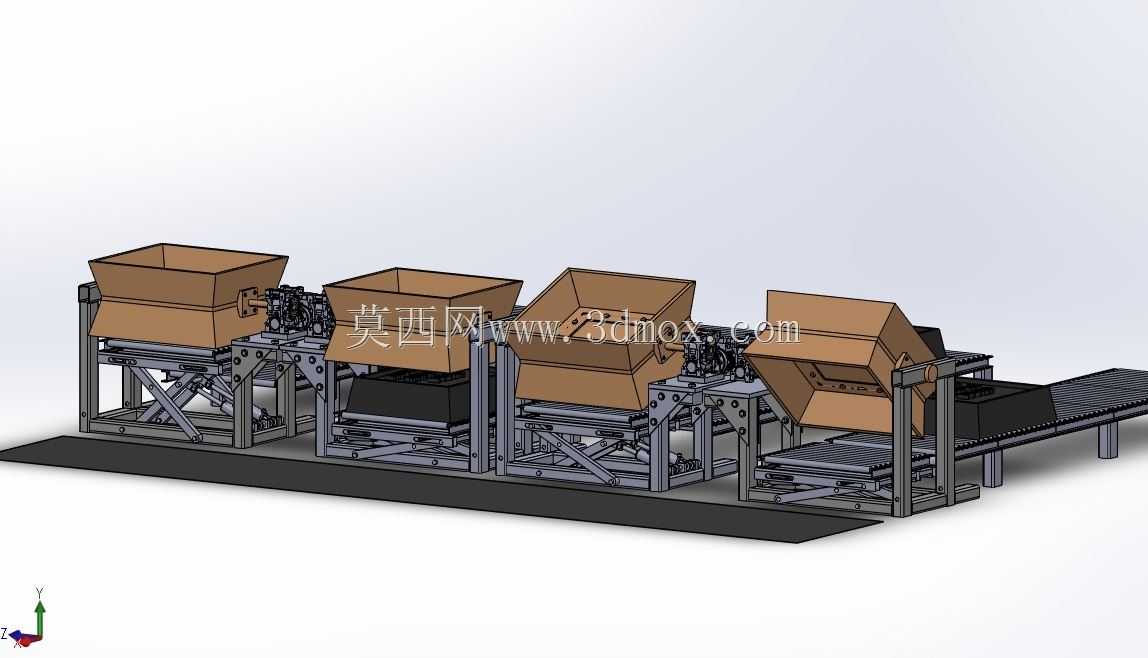

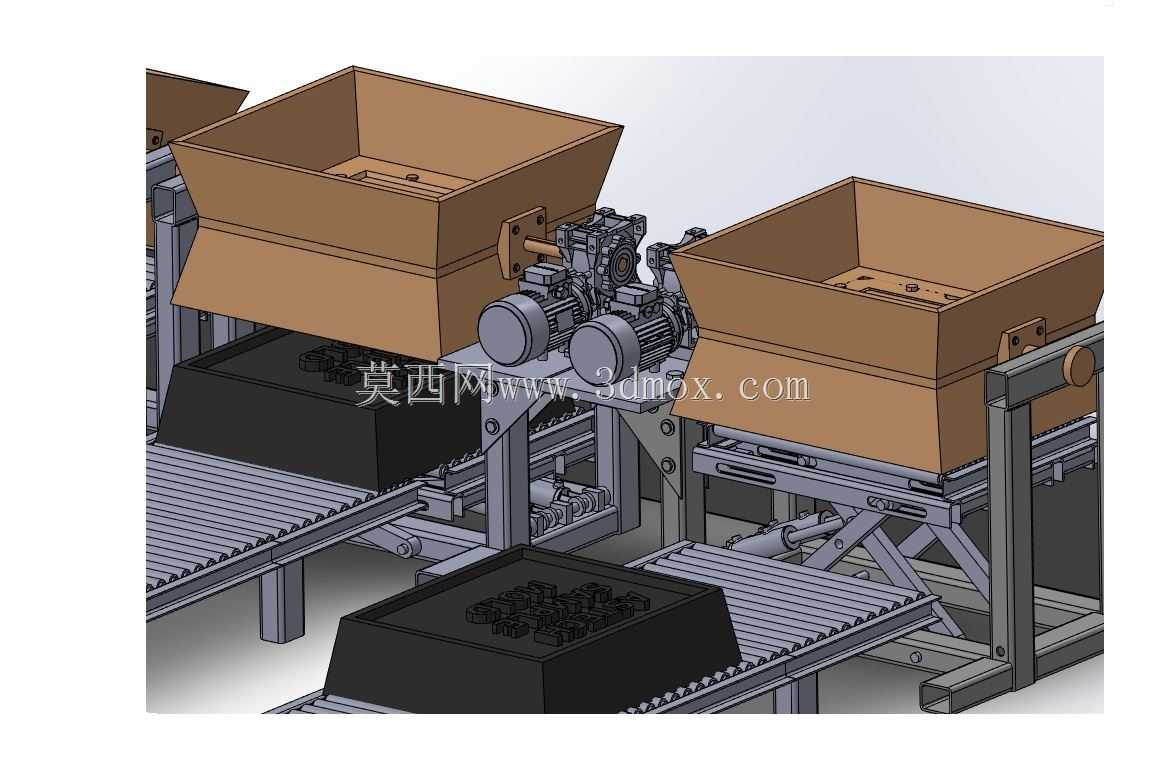

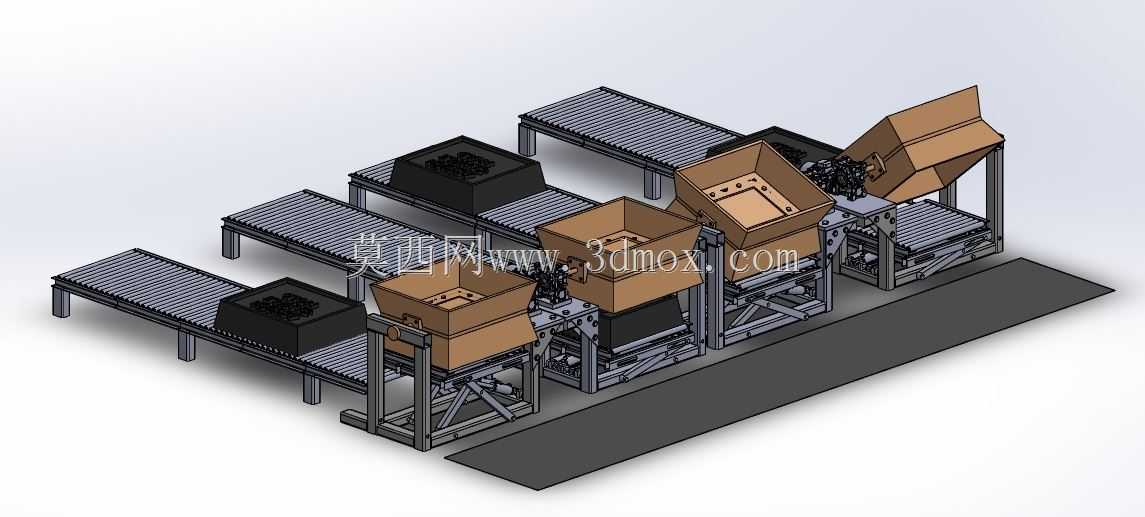

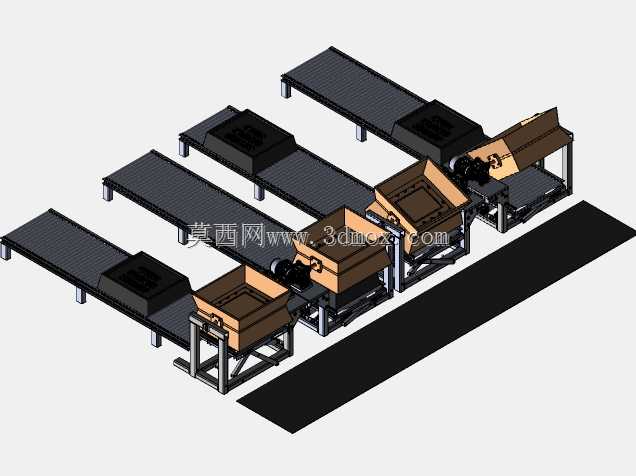

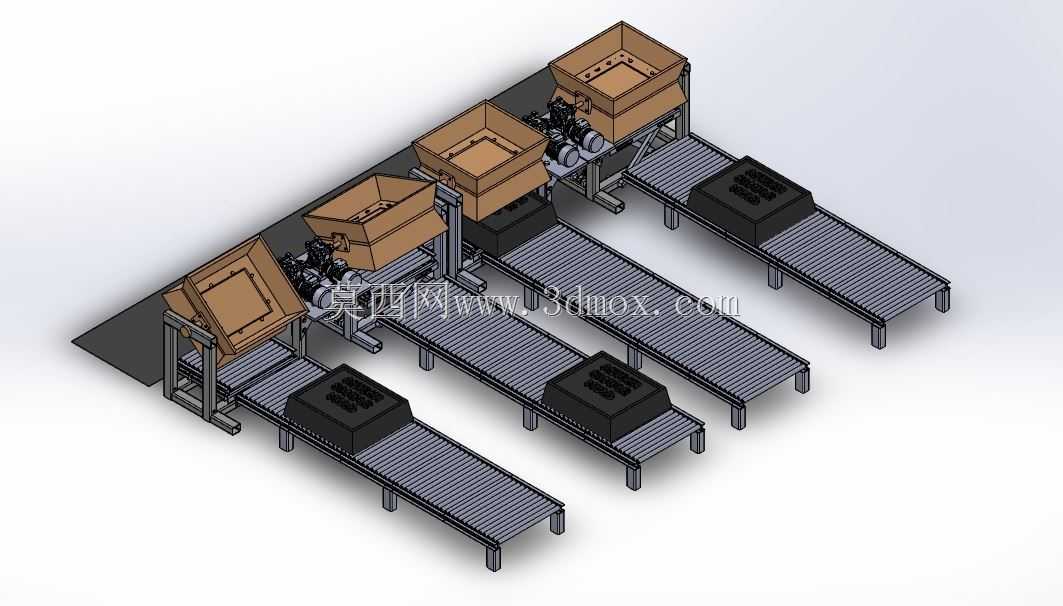

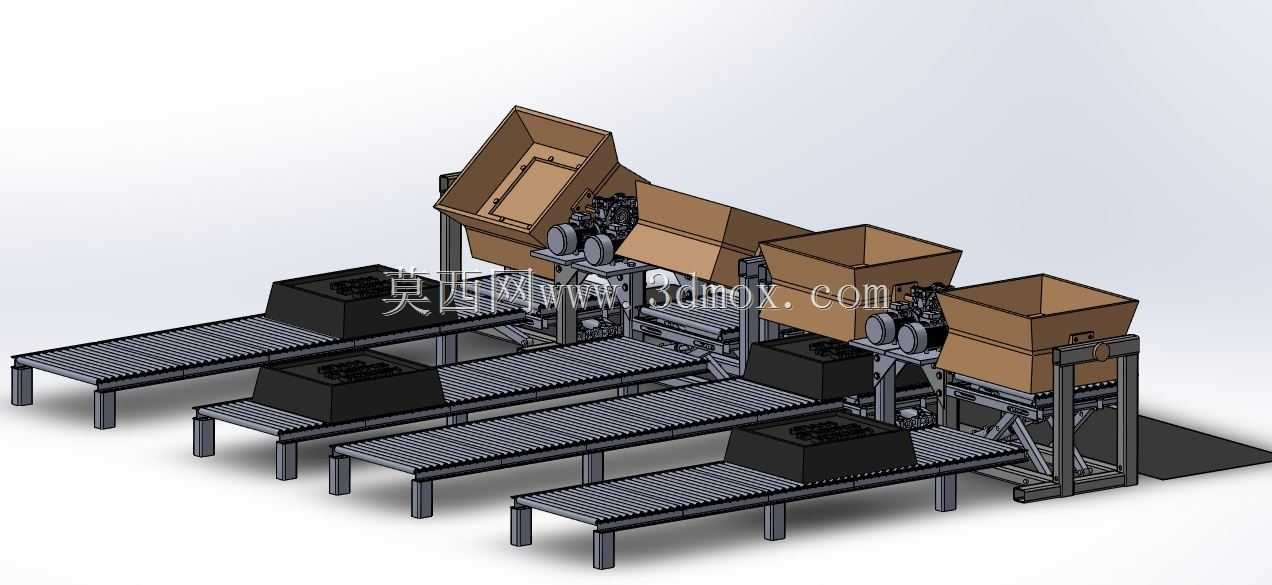

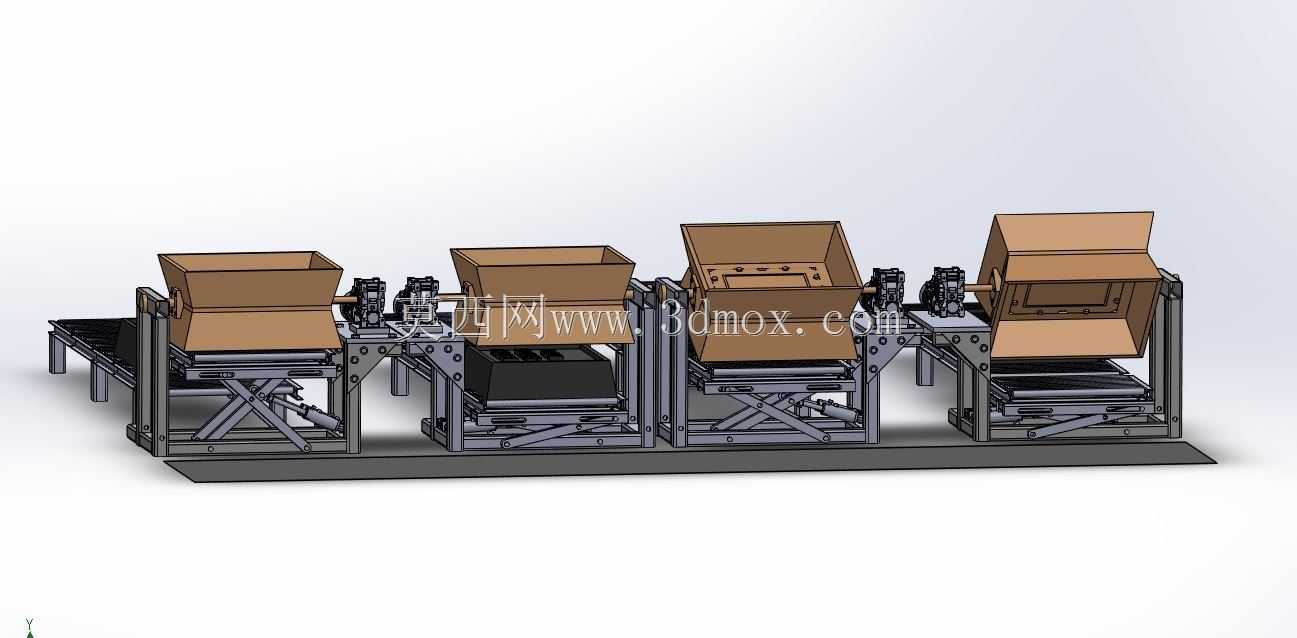

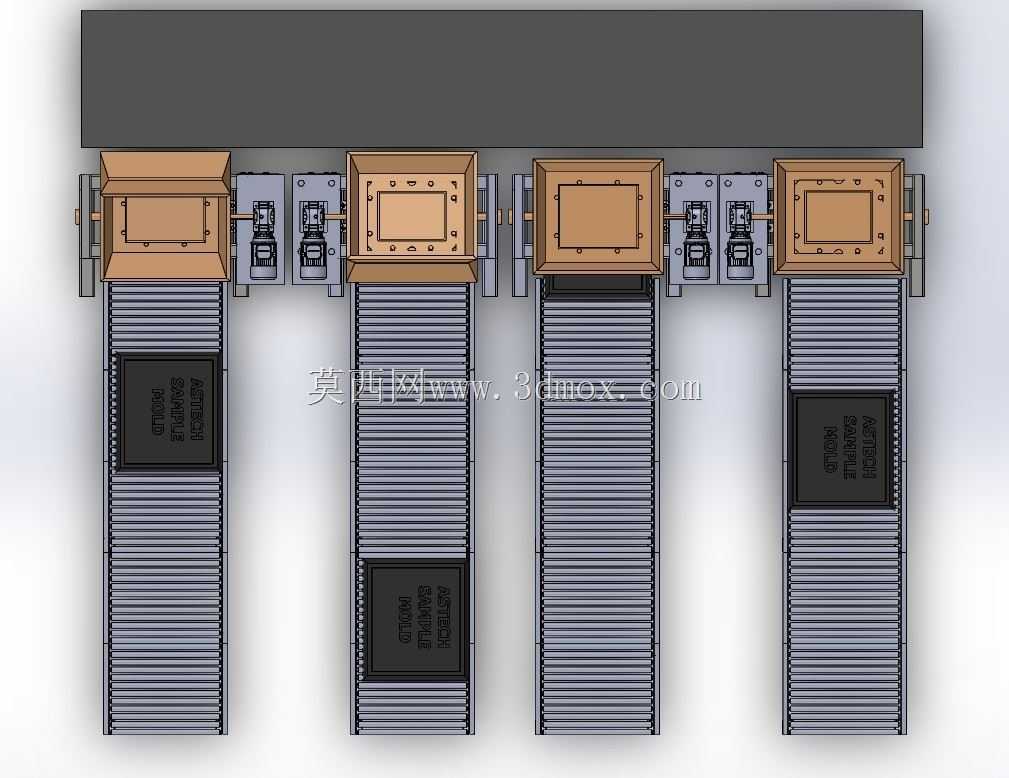

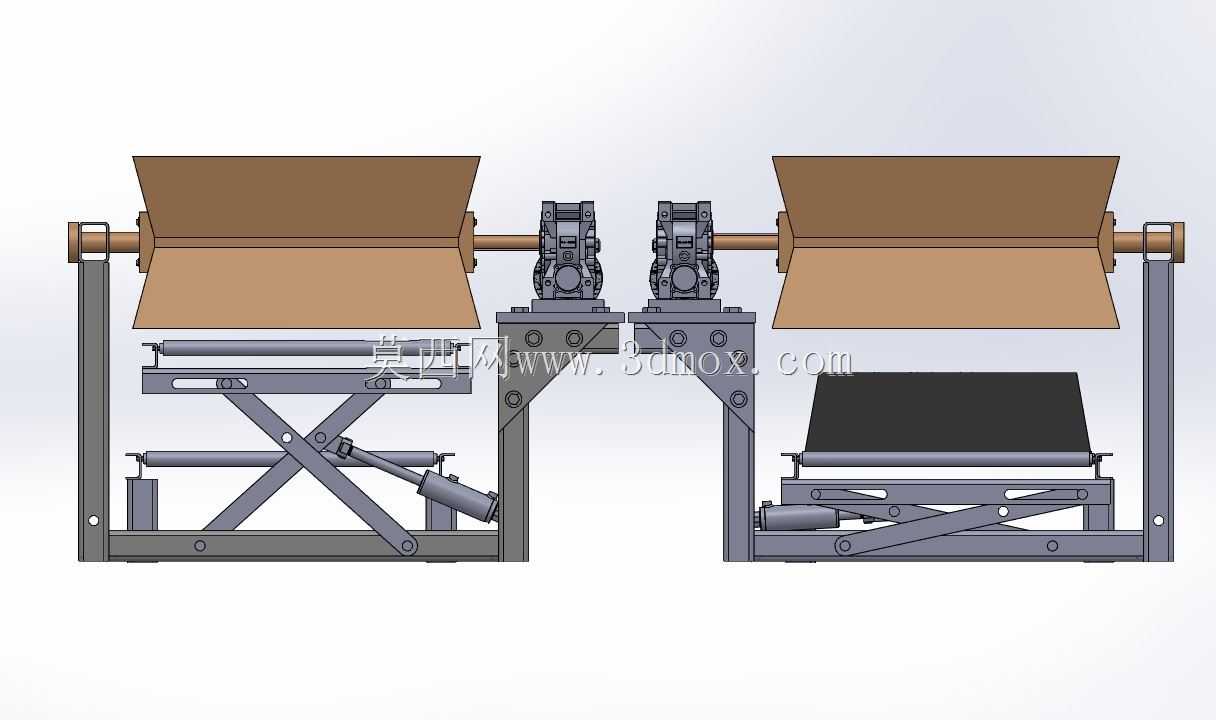

这套多工位并行的输送装配作业线，主要面向离散制造领域的中小规格零部件分装、整料上料与工序流转场景，常见于五金配件分装、小家电部件组装、小型汽配零件预处理等生产环节，可替代传统人工逐工位搬运料箱、手动倒料的作业模式，解决人工上料劳动强度大、工位节拍不统一、物料输送错配漏配的痛点。整套设备采用并行四工位布局，每条输送线体对应独立的料箱翻转上料机构，可同时兼容四种不同规格零部件的同步上料与装配作业，也可根据生产订单需求单工位独立启停，适配多品种小批量的柔性生产需求。设备的核心功能包含料箱自动翻转上料、滚筒线定向输送、装配工位物料暂存三个模块：料箱翻转机构采用侧翻式结构，可适配常规周转用的方形瓦楞料箱与塑料周转箱，翻转角度可根据物料流动性调整，避免易碎零部件在倒料过程中出现磕碰损伤；输送段采用无动力与动力滚筒结合的结构，上料衔接段采用动力滚筒保证物料输送的节拍稳定，装配操作段采用无动力滚筒，方便作业人员手动调整工件托盘位置，降低工位操作的动作幅度；每个工位末端设置黑色工件托盘暂存位，可容纳完成单工序装配的工件托盘，待整盘装配完成后可直接流转至下一道工序，无需额外的转运工装。设计过程中优先考虑了产线的安装适配性与操作安全性，整体线体采用模块化分段设计，单段输送线长度控制在两米以内，可根据车间实际场地进行拼接调整，线体整体高度匹配常规站立作业的人体工学高度，作业面距离地面高度适配多数操作人员的舒适操作区间，无需额外搭建操作踏台；翻转机构外侧设置防护挡板，避免翻转过程中物料飞溅掉落，线体支架采用标准工业铝型材拼接，安装时无需大规模现场焊接，可快速完成组装调试，整体设备的安装边界预留了足够的维护空间，线体两侧预留半米以上的操作与维护通道，方便日常对滚筒、翻转驱动部件的检修保养。整套产线的布局充分考虑了生产过程中的物流动线，料箱上料位设置在线体的同一侧，方便物流人员统一配送空满料箱，减少物流配送的行走路径，装配工位沿输送线依次排布，作业人员可在固定工位完成对应工序操作，无需来回走动取料，有效提升单工位的作业效率，降低生产过程中的无效动作损耗。
