电子设备散热用微型轴流风机三维设计

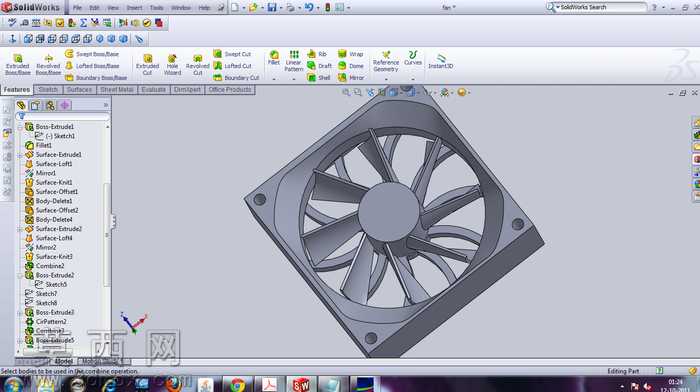

本作品为面向电子设备散热场景设计的微型轴流式风机，采用SolidWorks完成全参数化三维建模，整体建模过程遵循工业产品正向设计逻辑，从核心功能需求出发拆解结构模块，依次完成扇框、扇叶、安装定位结构的分步建模。建模阶段首先确定风机的标准安装尺寸基准，以方形外框为基础载体，精准绘制四个角的安装沉孔结构，沉孔的孔径、深度完全匹配常规电脑及IC芯片散热场景的安装螺丝规格，框体边缘做微小圆角过渡处理，既避免注塑生产时的应力集中问题，也能减少安装过程中的剐蹭风险。扇叶部分是建模的核心模块，采用曲面建模方式构建每一片叶片的翼型截面，根据轴流风机的气流导向需求，精准调整叶片的安装倾角、扭转弧度与叶根过渡圆角，九片叶片沿中心轮毂圆周方向均匀阵列，叶根与轮毂的衔接处做平滑曲面过渡，既保障结构强度，也能降低风机运转时的气流紊流噪音。中心轮毂采用圆柱形结构，内部预留电机安装的空腔定位结构，可匹配常规微型直流无刷电机的安装尺寸，轮毂与外框之间预留均匀的转动间隙，避免扇叶运转时与框体产生剐蹭。材质设定上，扇框与扇叶均采用常见的阻燃ABS工程塑料材质参数，在软件中赋予哑光深灰的塑料材质质感，还原量产散热风扇的真实外观效果，安装孔位处做局部材质强化设定，匹配实际生产中嵌装铜螺母的结构强度需求。整体结构设计充分考虑微型风机的量产工艺可行性，所有拔模角度、壁厚参数均符合注塑成型的工艺要求，框体壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕问题，叶片的厚度从叶根到叶梢做渐变减薄处理，在保障结构强度的同时降低扇叶自身重量，减少电机运转负载。设计过程中反复校验各部件的装配干涉情况，确保扇叶转动全程无结构冲突，气流通道顺滑无突兀阻挡结构，能够实现稳定的定向气流输送，满足计算机、各类IC芯片等电子元器件的循环冷却需求，模型完成后可直接导出用于结构验证、3D打印手板制作或者量产开模参考。
