直径400毫米工业轴流通风机结构设计

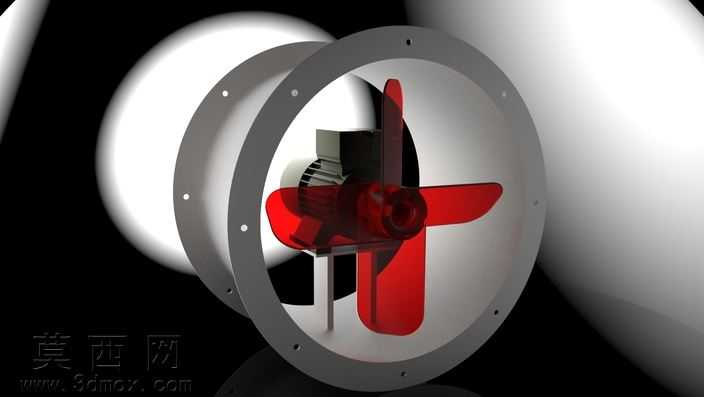

本作品为直径400毫米规格的产业轴流式通风机三维建模成果，建模过程围绕轴流风机的实际功能结构展开，首先完成整体外风筒的参数化构建，风筒采用圆筒式薄壁结构设计，两端法兰边缘均匀布置安装孔位，用于风机在通风管路或墙体洞口的固定安装，风筒内壁做平滑过渡处理，减少气流通过时的沿程阻力损失。风筒内部核心区域完成叶轮组件的建模设计，叶轮采用三叶片螺旋桨式结构，叶片依据轴流风机气动性能要求设计合理的翼型截面与安装扭角，保证气流沿轴向推进时的效率与风压，叶片与中心轮毂做一体化衔接结构设计，轮毂后侧匹配驱动电机的安装位，将电机内嵌于风筒内部的导流结构中，既可以保护电机不受外界杂物侵扰，也能通过导流结构优化电机周边的气流走向，避免电机运行时产生积热问题。建模过程中对各部件的装配关系做了精准匹配，叶轮与电机输出轴的同轴度、风筒与内部组件的间隙都做了参数化约束，保证模型可直接用于后续的结构干涉检查与性能仿真。材质渲染阶段，风筒外壳采用哑光红色工业防锈漆材质，还原工业轴流风机常用的外观涂装效果，叶轮叶片采用深灰色金属磨砂材质，模拟钢制叶片的表面质感，电机部分采用蓝色工程塑料与金属材质搭配区分不同部件，渲染时添加柔和的环境光与局部补光，清晰展现风筒内部的叶轮结构与装配细节，同时在风筒内壁做轻微的反光效果处理，提升模型的真实感。设计思路上以实用型工业通风场景为核心，整体结构紧凑，400毫米的直径规格适配常规的车间通风、管道排风、设备散热等应用场景，各部件的结构设计都兼顾了加工可行性与装配便捷性，法兰孔位、电机安装位都采用标准化尺寸设计，模型结构完整无缺失面，可直接用于工程参考、教学演示或二次设计优化。
