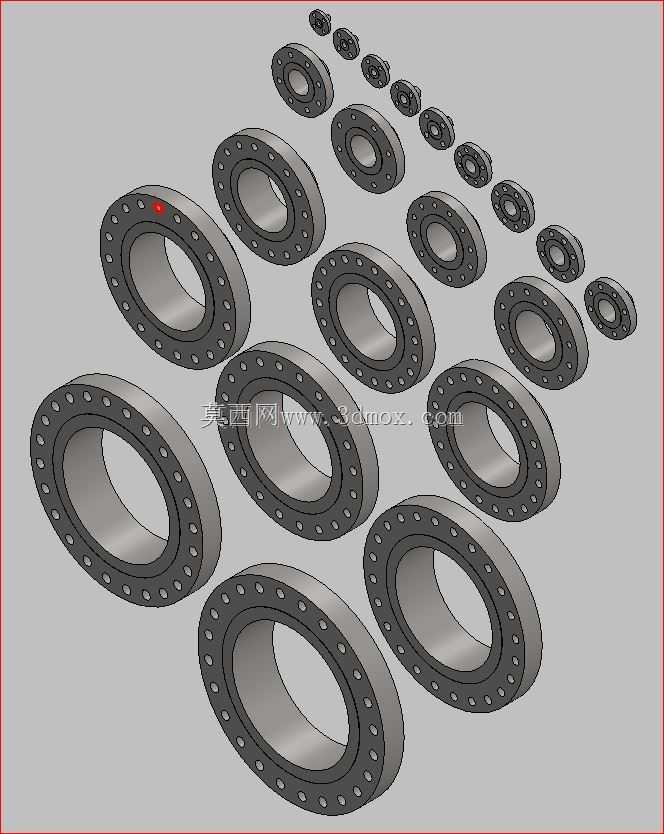

ANSI600磅级系列焊颈法兰结构设计

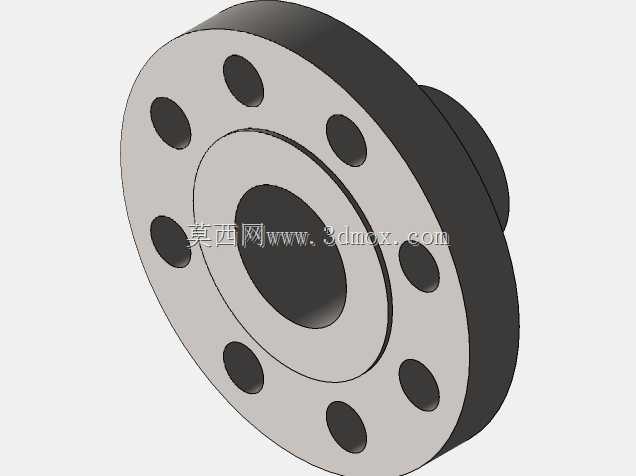

焊颈法兰作为高压管路系统中的核心承压连接部件，被广泛应用于石油炼化长输管线、化工高压反应装置、火电汽水管道、船舶动力管系、天然气高压输送场站等对密封性能与承压能力有严苛要求的工业场景中，承担着管路分段对接、设备进出口连接、管路变径过渡、检修段预留断开的核心作用，相比平焊法兰，焊颈结构的长锥颈过渡设计能大幅降低应力集中系数，在高压、高温、管路载荷波动大的工况下具备更可靠的结构强度与密封持久性。本次设计的ANSI600磅级系列焊颈法兰，覆盖全规格通径尺寸，可匹配对应压力等级的钢管外径尺寸，设计过程中严格遵循美标法兰的尺寸规范，从实际安装使用的全流程需求出发，首先明确了法兰的核心功能边界：既要保证与对接钢管的焊接适配性，又要保证与配对法兰的螺栓孔位完全对中，同时密封面的加工精度要满足高压工况下的垫片密封要求。在结构设计思路上，锥颈段采用了圆滑过渡的变壁厚设计，从法兰盘位置的厚壁逐渐收窄至与对接钢管等厚的端口，这种设计能够有效分散管道运行中产生的轴向拉力、弯曲力矩与压力波动带来的交变应力，避免法兰盘与颈部连接位置出现应力断裂风险；法兰盘上的螺栓孔采用跨中均布设计，孔位精度严格控制安装公差范围，保证现场安装时螺栓可顺利穿入，不会出现强制对位带来的附加装配应力；密封面采用突面结构，可适配缠绕式垫片、金属环垫等多种高压密封垫片，满足不同输送介质的密封需求。在外形尺寸与安装边界设计上，全系列法兰的外径、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面直径、法兰厚度、锥颈高度均严格匹配对应通径的标准参数，安装时仅需将法兰锥颈端与钢管端部做对接环焊，无需像平焊法兰那样进行承插角焊，焊接质量更容易通过射线探伤检测，能有效保障高压管路的焊接连接强度；法兰配对安装时，两法兰密封面平行度公差控制在标准允许范围内，配合对应等级的螺栓预紧力，可实现600磅级压力下的长期无泄漏运行，同时全系列规格的尺寸统一化设计，也方便现场管路设计时的选型匹配，减少非标定制带来的安装适配问题，能够覆盖从中小口径仪表管线到大口径主工艺管线的全场景高压连接需求。
