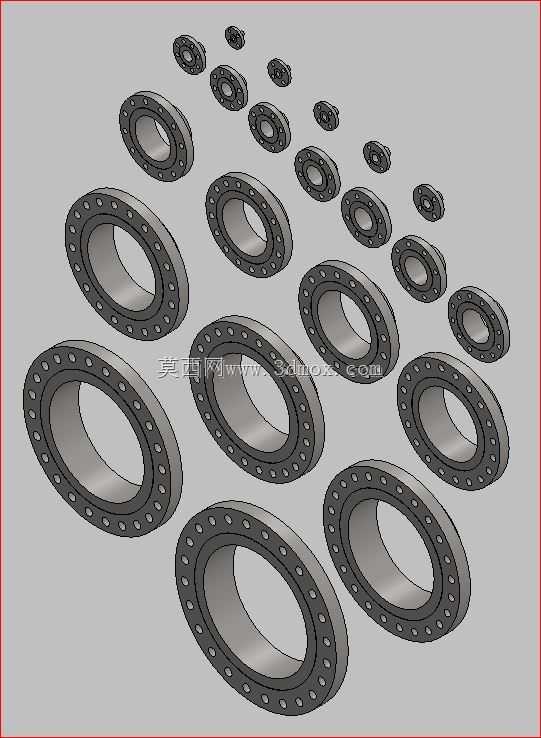

ANSI300磅级全系列焊颈法兰结构设计

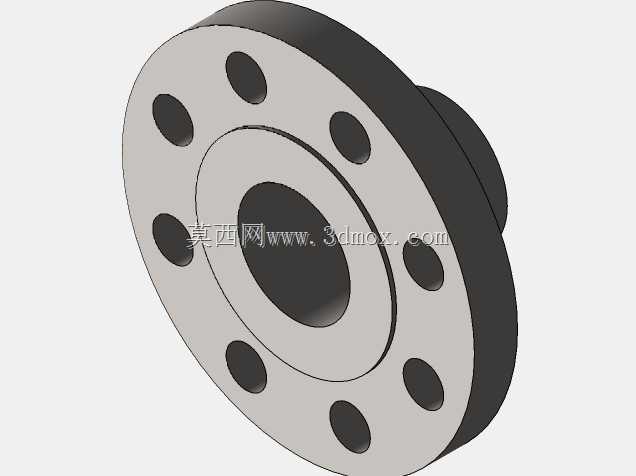

这套焊颈法兰系列产品主要面向石油化工、电力输送、市政给排水、船舶建造等行业的高压管路连接场景，在高温高压、介质腐蚀的严苛工况下承担管路对接、密封承压的核心作用，是长距离输送管线、压力容器进出口、泵阀设备连接端不可或缺的管路连接件。焊颈法兰区别于平焊法兰的核心结构是带有一段锥形长颈，这段长颈能够在管路运行过程中有效分散法兰盘与管道焊接位置的应力集中，避免应力突变造成的焊缝开裂、密封失效问题，相比其他法兰类型更适合压力等级高、温度波动大、管路振动明显的作业场景。本次设计的系列法兰严格遵循ANSI 300磅级压力标准，覆盖全规格通径尺寸，从最小通径到最大通径的法兰均采用统一的密封面设计逻辑，密封面凸起精度控制在合理公差范围内，能够适配对应压力等级的金属缠绕垫片、金属环垫，保证连接后的密封性能满足高压工况要求。设计过程中首先根据不同通径对应的管路压力参数，计算法兰盘的厚度、螺栓孔分布圆直径、螺栓孔数量与孔径，确保法兰在额定压力下的结构强度满足安全系数要求，不会出现盘体变形、螺栓拉断的失效风险；其次针对焊颈部分做了过渡圆弧优化，长颈与法兰盘的衔接位置采用平滑圆弧过渡，避免直角结构造成的应力集中，同时长颈的内径尺寸与对应规格的管道外径完全匹配，方便现场施工时进行对焊连接，减少焊接前的管口修整工作量。安装边界方面，每个规格的法兰都明确了对应的螺栓孔中心距、法兰外径、密封面直径、长颈长度尺寸，施工时可直接根据对应规格预留管路安装空间，不需要额外做尺寸适配调整；法兰盘上的螺栓孔采用跨中分布设计，安装时螺栓可均匀穿入，紧固过程中受力均匀，不会出现偏载造成的密封面压合不严问题。整套系列法兰覆盖了该压力等级下的常用通径规格，能够满足不同管径管路的连接需求，在实际项目应用中可直接选型调用，大幅减少管路设计阶段的法兰建模工作量，同时统一的设计标准也能保证不同批次法兰的互换性，降低后期运维过程中的配件替换难度。
