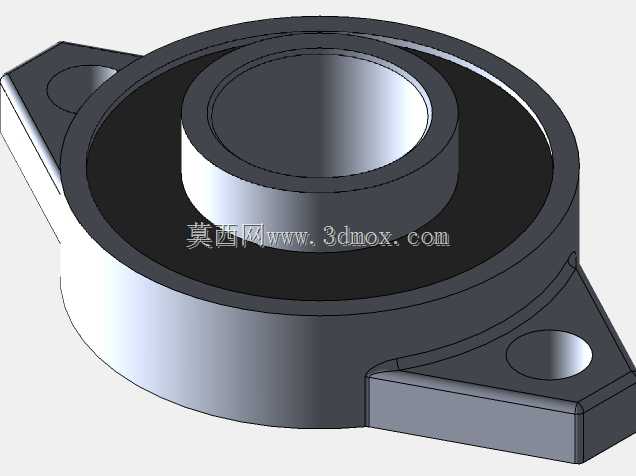

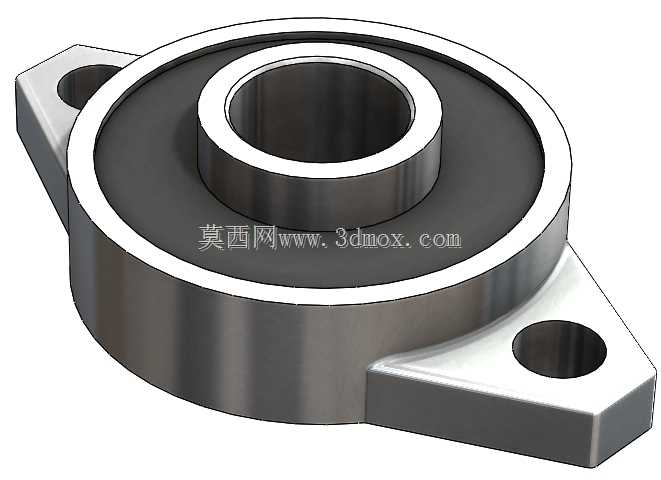

菱形法兰式带座外球面轴承结构

这款菱形法兰式带座外球面轴承，是轻载传动场景中应用极为广泛的支撑部件，常见于食品输送线、小型农用机械、纺织设备、轻工包装机械以及各类非标自动化输送机构中，主要作用是为旋转轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的微小角度偏差，降低轴系加工与装配的精度要求，提升整套传动机构的运行稳定性。从实际使用场景来看，这类轴承尤其适合安装在设备侧壁、机架立面等无法使用立式座轴承的位置，两个安装耳的布局可以让安装操作更便捷，不需要在机架上加工复杂的沉台结构，直接通过螺栓穿过安装孔即可完成固定，大幅降低机架的加工成本与装配难度。产品的功能设计围绕易安装、免维护、高容错性展开，内置的外球面轴承外圈与座体的弧形接触面具备自动调心能力，当传动轴出现轻微弯曲、或者安装面存在小范围平面度误差时，轴承可以自动适配角度偏移，避免轴承内部出现额外的附加载荷，有效延长轴承的使用寿命。轴承内置的密封结构可以阻挡外界粉尘、水汽进入轴承内部滚道，同时锁住内部润滑脂，在多尘、潮湿的车间环境或者户外农用场景下，也能保持长期稳定运行，减少日常维护的频次。从设计思路来看，这款轴承采用了一体化集成设计，将轴承本体与安装法兰座整合为一个完整组件，不需要用户单独选配轴承与座体的配合公差，避免了因配合选型不当导致的轴承跑圈、过早失效问题。座体采用菱形切边结构，相比圆形法兰座占用的安装空间更小，两个安装孔的中心距经过标准化设计，适配行业通用的安装尺寸规范，用户在替换同系列旧件时不需要重新加工安装孔，直接拆装即可完成更换。外形尺寸方面，轴承的内孔适配常规的轻载传动轴径，座体的两个安装耳向外延伸，安装孔为贯通式光孔，适配常用的六角螺栓安装，轴承整体的轴向厚度控制紧凑，不会在轴向上占用过多的安装空间，适合安装空间局促的紧凑型设备布局。安装边界上需要注意，安装面需要保证基本的平面度，螺栓锁紧时需要对称均匀施力，避免座体受迫变形导致轴承卡滞，轴端插入轴承内孔时需要保证轴肩与轴承端面的贴合度，同时预留适当的轴向窜动间隙，避免轴系热胀冷缩时对轴承产生额外轴向载荷。这类带座轴承的调心角度通常在数度范围内，可适配轴系的微小偏斜，但不能用于大角度偏斜的传动场景，选型时需要根据实际的轴系载荷、转速匹配对应的规格，确保运行过程中轴承的载荷在额定承载范围内。
