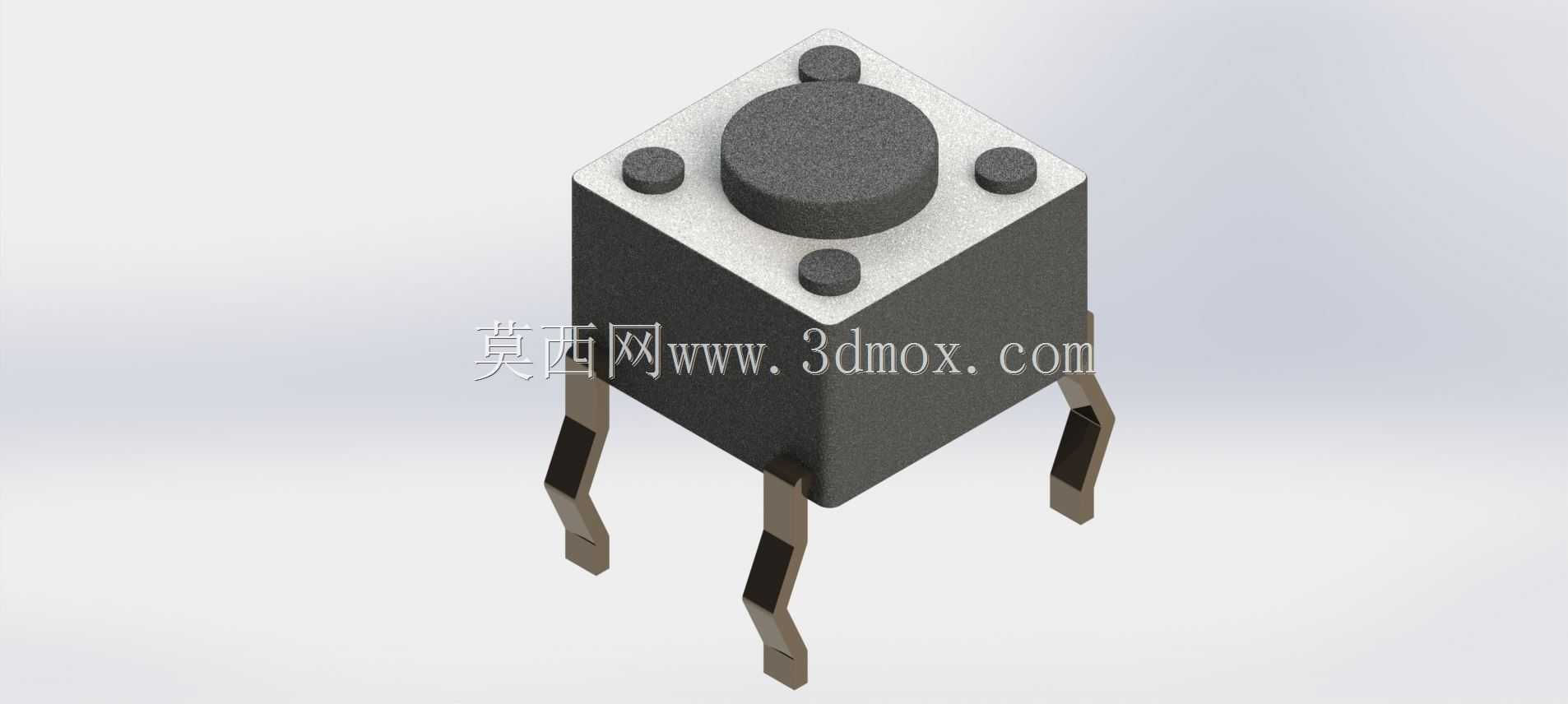

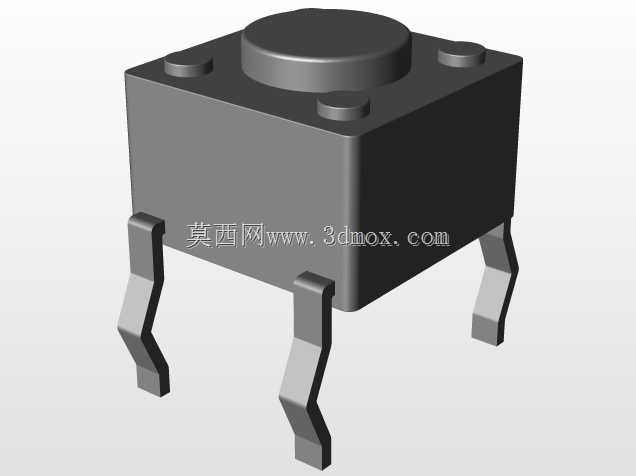

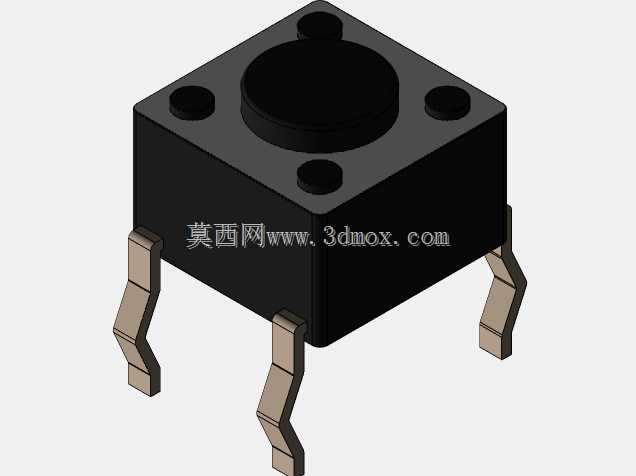

6x6x4.2mm直插式轻触电子按键

这款直插式轻触按键是电子电路领域应用极为广泛的基础输入元件，日常可见于各类消费电子、工控面板、小家电控制板、数码外设等场景中，承担着人机交互环节的触发指令输入功能，用户通过按压按键实现电路通断切换，完成功能选择、参数调整、启停确认等操作，是电子设备实现人机交互最基础的硬件载体之一。从功能特性来看，这款按键属于瞬时接触型微动开关，常态下内部触点处于断开状态，当外界对顶部按键帽施加达到动作阈值的按压力时，内部弹性触点快速闭合导通电路，撤去按压力后按键依靠内部弹性结构自动复位，触点恢复断开状态，具备触发灵敏、回弹干脆、接触电阻稳定的特点，能够适配低压小电流的信号回路使用，不会在触发过程中出现信号抖动引发的误触发问题，适配绝大多数数字电路的信号输入需求。在设计思路上，这款按键采用了立方体主体基座搭配四引脚直插的结构设计，顶部设置圆形按压帽，按压受力均匀，四个引脚分布在基座四角，其中两两引脚在内部连通，既可以在焊接时提升元件在PCB板上的固定强度，避免受外力拉扯出现脱焊松动，也能方便布线时灵活选择走线方向，降低PCB布线难度；引脚采用弯脚直插设计，能够适配波峰焊等批量焊接工艺，适合规模化生产组装。外形尺寸与安装边界方面，这款按键的主体外形尺寸为6x6x4.2mm，属于标准的6*6系列轻触按键规格，安装时需要在PCB上对应位置预留匹配引脚间距的通孔，焊接后元件主体高出PCB板面的高度为4.2mm，设计外壳面板时需要对应预留匹配的按键避让孔与按压行程空间，确保按键按压行程不受外壳阻碍，同时按键的按压面与面板表面的高度差控制在合理范围，既避免按键突出过多容易被误碰，也不会出现凹陷过深难以按压的问题，能够适配绝大多数紧凑型电子设备的内部空间布局要求，在有限的安装空间内实现稳定的触发输入功能。
