重载定向工业脚轮结构设计方案

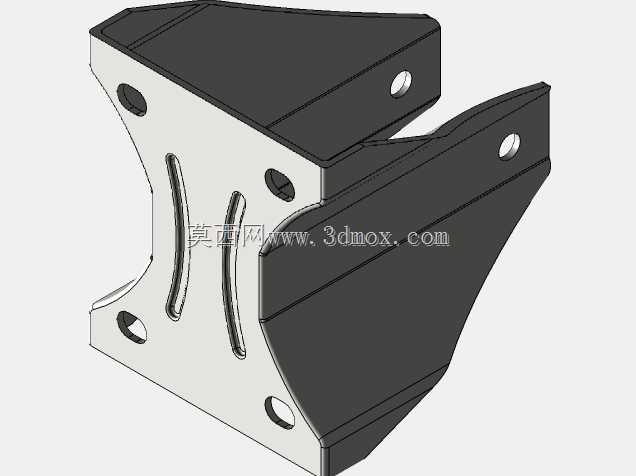

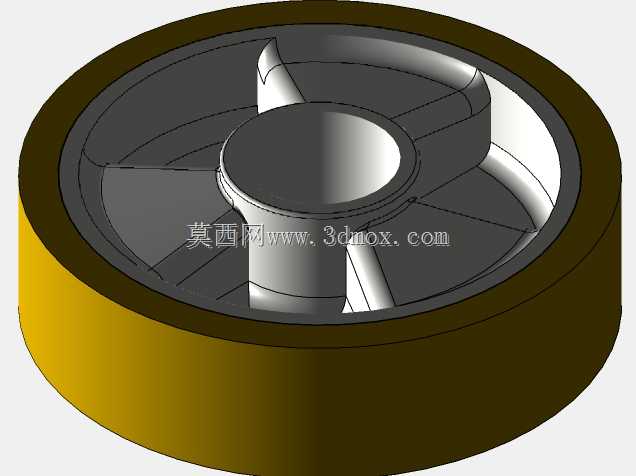

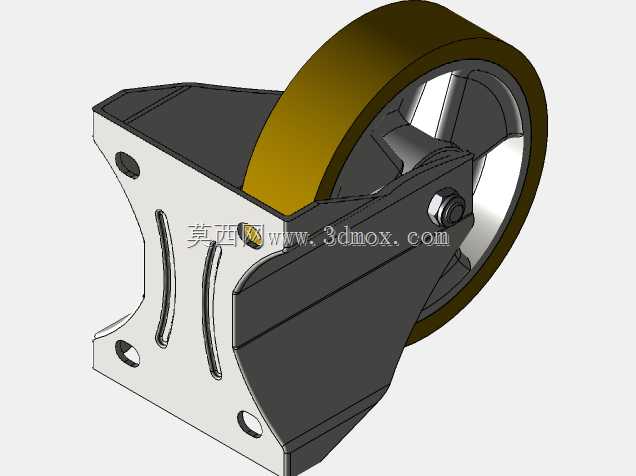

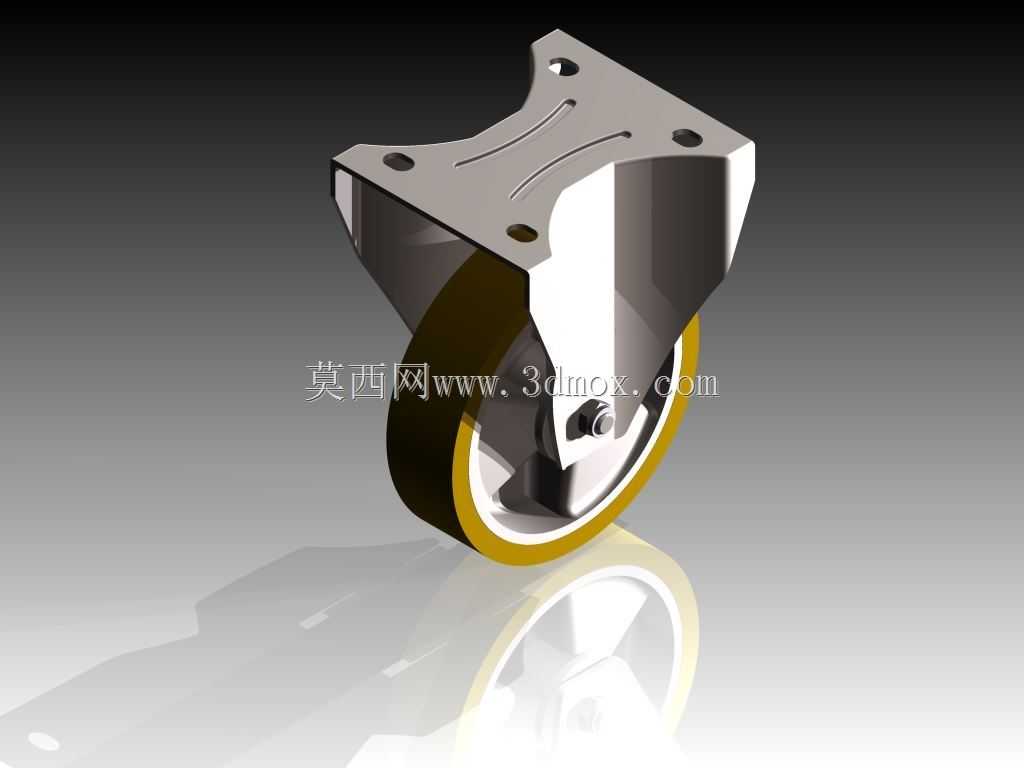

这款重载定向脚轮主要面向工业场景的重载移动需求设计，可广泛应用于重型仓储货架、工业设备机柜、大型工装平台、物流周转台车、车间转运料架等需要频繁移位或定点承重的设备底部，为重型载荷提供平稳的移动支撑，同时兼顾静止状态下的承重稳定性，避免设备移位或轮体受压变形。从功能特性来看，这款脚轮采用定向行走结构，轮体采用聚氨酯包胶设计，外层的聚氨酯材质具备优异的耐磨性能，滚动阻力小，推行过程中不会对环氧地坪、水泥地面造成刮损，同时具备良好的静音效果，适合车间、仓储等对作业噪音有一定要求的场景；内层采用金属轮芯结构，大幅提升轮体的径向承重能力，避免长期重载下轮体出现形变、开裂问题。支架部分采用加厚金属板材一体冲压成型，表面做抛光镀铬处理，既提升了支架的结构强度，抵御重载下的支架形变，又具备优异的防锈耐腐蚀能力，可适应车间潮湿、多油污的复杂作业环境。安装面板采用方形四孔安装设计，安装孔位对称分布，安装时可通过螺栓直接与设备底部的安装面锁紧固定，连接强度高，不会出现长期使用后安装位松动、偏移的问题；轮体与支架之间采用精密销轴连接，销轴处做耐磨处理，转动间隙控制在极小范围，避免推行过程中轮体出现晃动、卡滞问题。从设计思路来看，这款脚轮优先保障重载承重性能，整体结构没有冗余设计，支架的弯折弧度经过力学优化，可将设备传递的垂直载荷均匀分散到支架各个受力部位，避免应力集中导致的支架断裂问题；轮体的包胶厚度经过合理匹配，既保证足够的缓冲减震能力，又避免包胶过厚导致轮体滚动时形变量过大，影响推行的顺畅度。安装边界方面，这款脚轮的安装面板尺寸适配主流工业设备的底部安装标准，安装孔的孔径与孔距符合通用五金配件的安装规范，轮体直径为200mm，整体安装高度适配常规重型设备的底部离地间隙需求，轮缘的黄色防护圈既可以在轮体滚动时起到视觉警示作用，避免作业人员脚部被剐蹭，也能对包胶轮的侧边起到防护作用，减少轮体侧边碰撞造成的包胶脱落、破损问题，延长脚轮的整体使用寿命。在实际使用中，这款定向脚轮通常与同规格的万向脚轮搭配使用，布置在设备底部的固定端，配合万向端实现设备的转向移动，定向结构可以保障设备长距离直行时的行走稳定性，不会出现走偏、蛇形摆动的问题，尤其适合大重量设备的直线转运场景，轮体的滚动轴承结构顺滑度高，即使在满载状态下，也只需要较小的推力即可推动设备移动，大幅降低作业人员的操作强度。
