适配80mm管径二氧化碳激光管固定支座

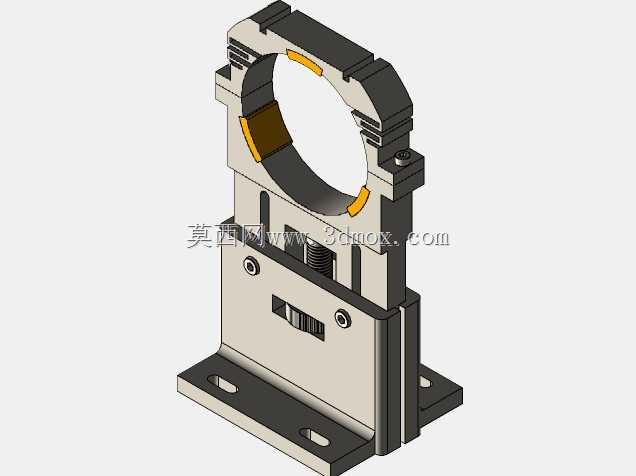

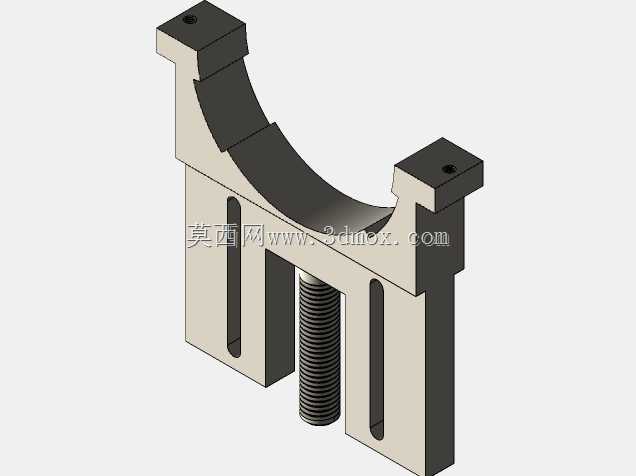

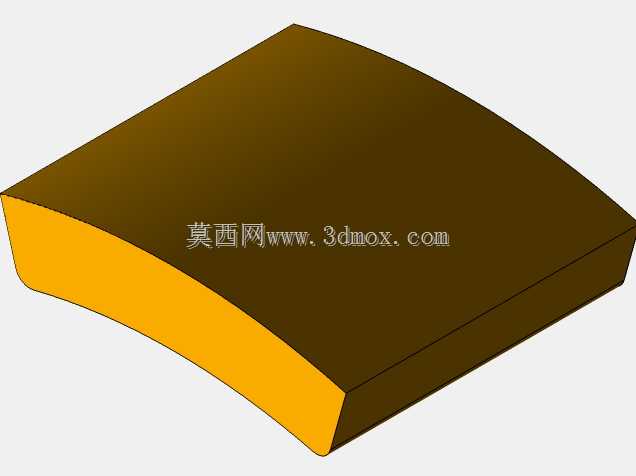

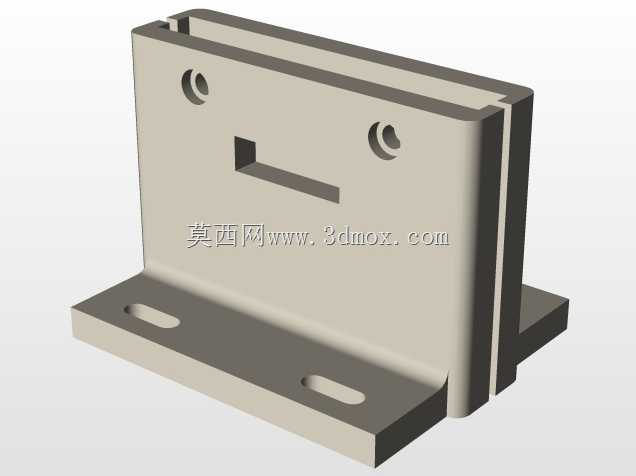

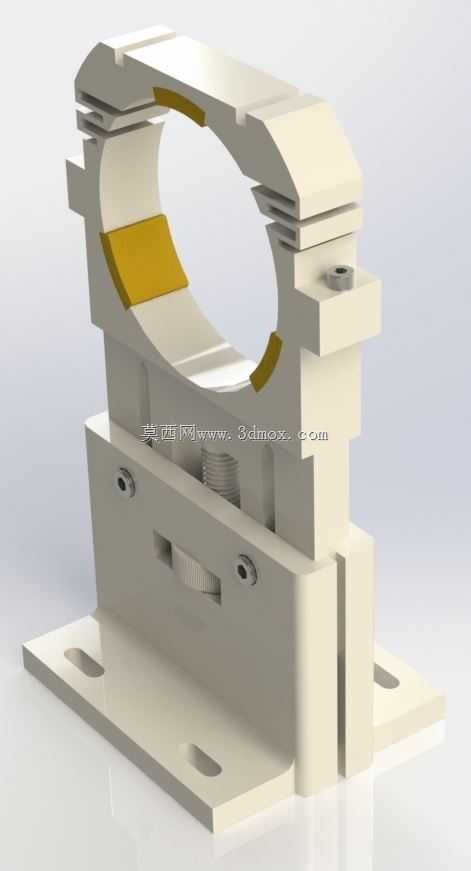

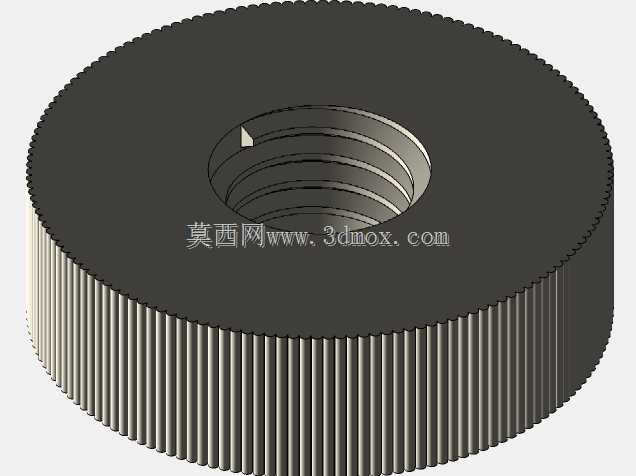

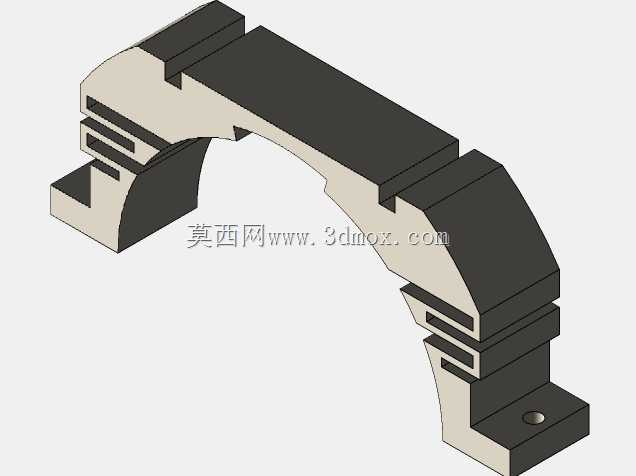

这款固定支座主要应用于中小功率二氧化碳激光加工设备领域，是激光切割、激光雕刻、激光打标类设备中承载固定激光发生管的核心配套结构件，直接决定激光管的安装稳定性，进而影响光路校准精度与长期加工一致性。在实际设备运行场景中，二氧化碳激光管属于细长型玻璃易碎构件，工作过程中需要稳定的支撑结构避免晃动、位移，同时还要兼顾安装调节的便利性，这款支座正是针对这类需求完成的结构设计。从功能特性来看，支座采用上下分体式环抱夹持结构，上半部分为开口可调的环形抱箍，内侧预留了缓冲垫安装位，图中黄色区域即为适配的缓冲垫层，能够避免硬质金属结构直接接触玻璃管面，防止安装应力集中导致的管体碎裂，同时增大接触摩擦力，保证夹持稳固不打滑；下半部分为一体化成型的安装底座，底座上开设了长条形腰型安装孔，允许安装时在水平方向进行一定范围的位置微调，方便设备组装阶段对齐光路，降低装配调试难度。支座中部设置了调节锁紧结构，可通过紧固件调整抱箍的开合松紧度，既能适配标称直径80mm的激光管安装，也能兼容管径存在小幅公差的同规格管材，安装时可先松脱紧固件将管体放入抱箍内，调整好管体轴向位置与水平角度后再逐步锁紧，操作便捷。从设计思路层面，这款结构优先考虑了承重稳定性与安装容错性，整体采用L型承力布局，底座与抱箍主体通过加强筋结构连接，避免长期承重出现结构形变；抱箍的开口处设计了多层开槽结构，在锁紧时能够产生均匀的弹性形变，保证环抱面与管体充分贴合，不会出现局部应力过大的问题。安装边界方面，底座的腰型孔间距适配常规激光设备机箱的安装梁尺寸，整体高度经过优化，既能够将激光管抬升到合适的光路高度，匹配反射镜、聚焦镜的安装光轴高度，又不会占用过多机箱内部空间，抱箍的开合范围预留了足够的操作间隙，无需拆卸周边其他构件即可完成激光管的更换维护，大幅降低后期设备运维的操作难度。在实际使用中，这类支座通常成对配套使用，分别支撑在激光管的两端靠近出气、进水接头的位置，两点支撑的方式既能够保证整根激光管的水平度，又不会遮挡管体的散热空间，满足激光管长时间工作的散热需求。
