金属铸造支架逆向重建结构设计

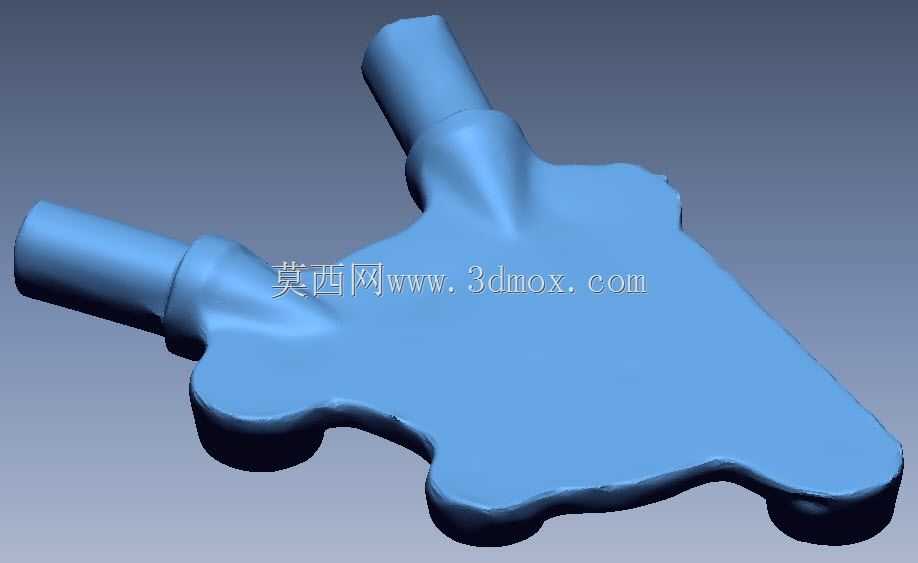

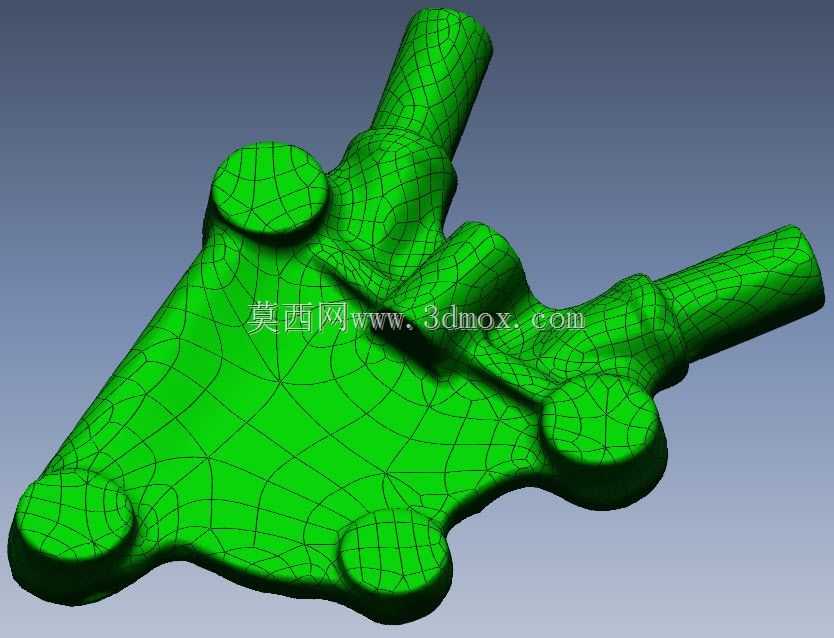

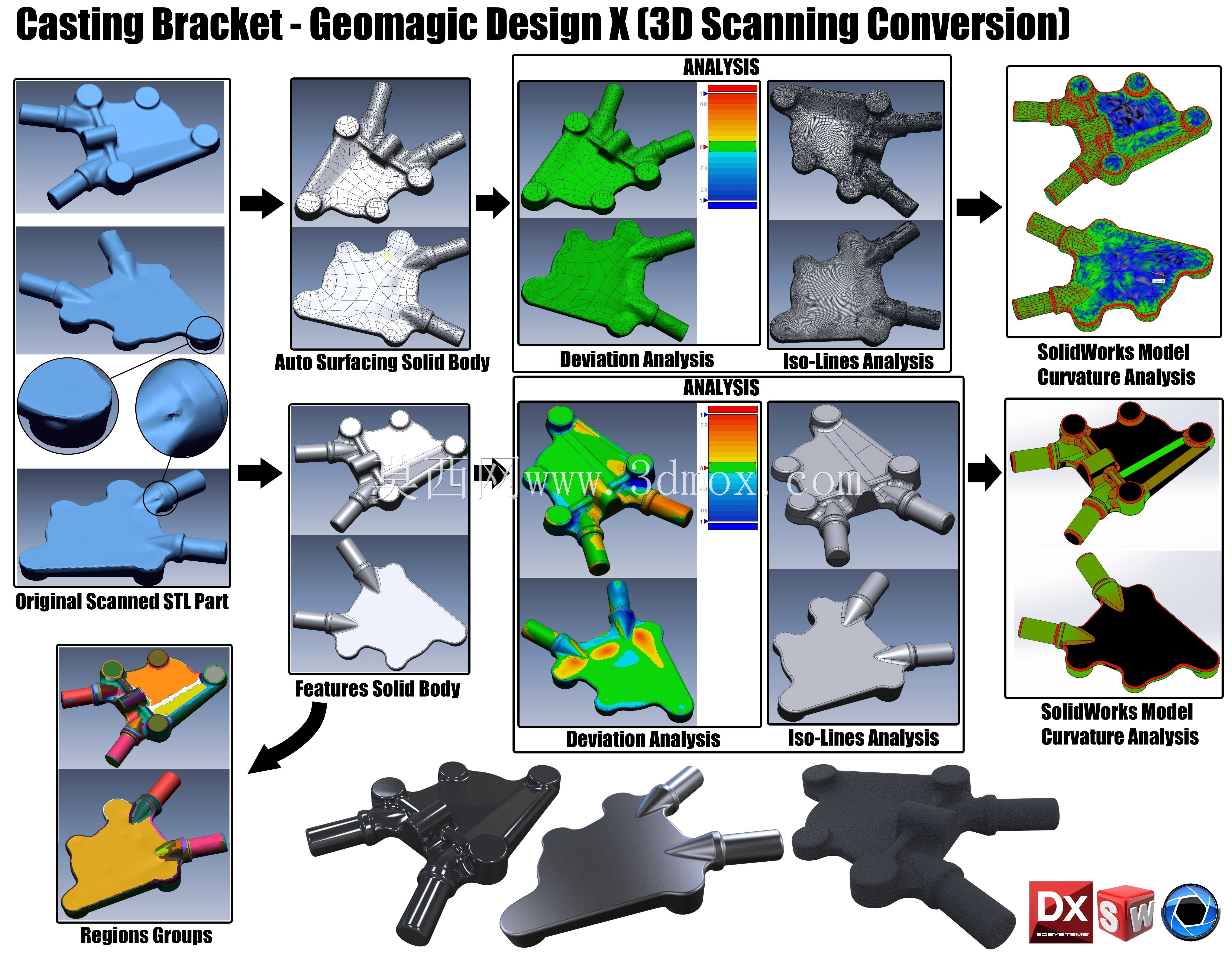

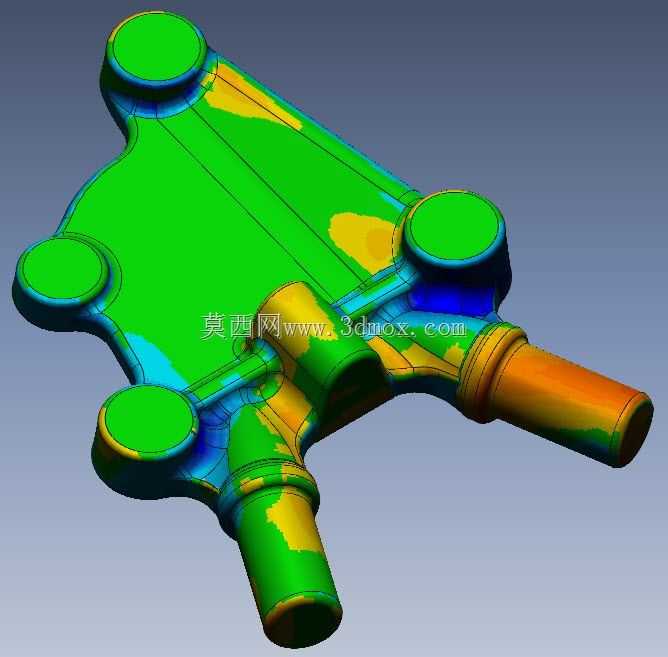

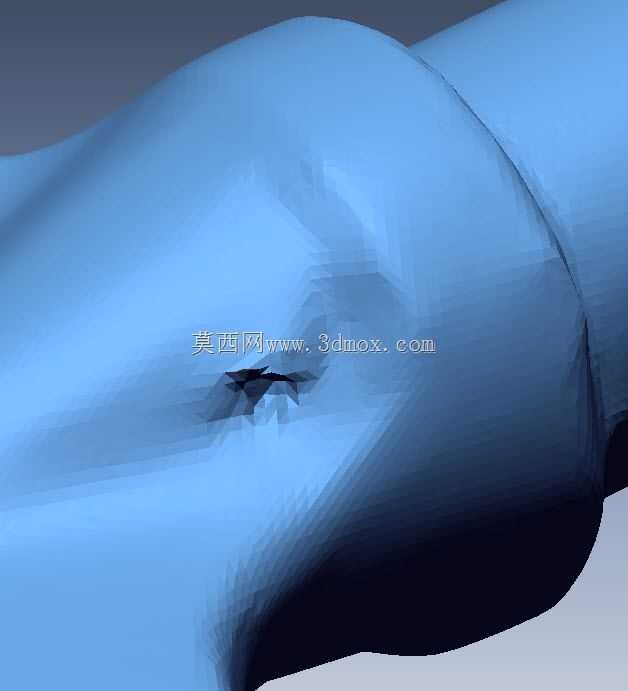

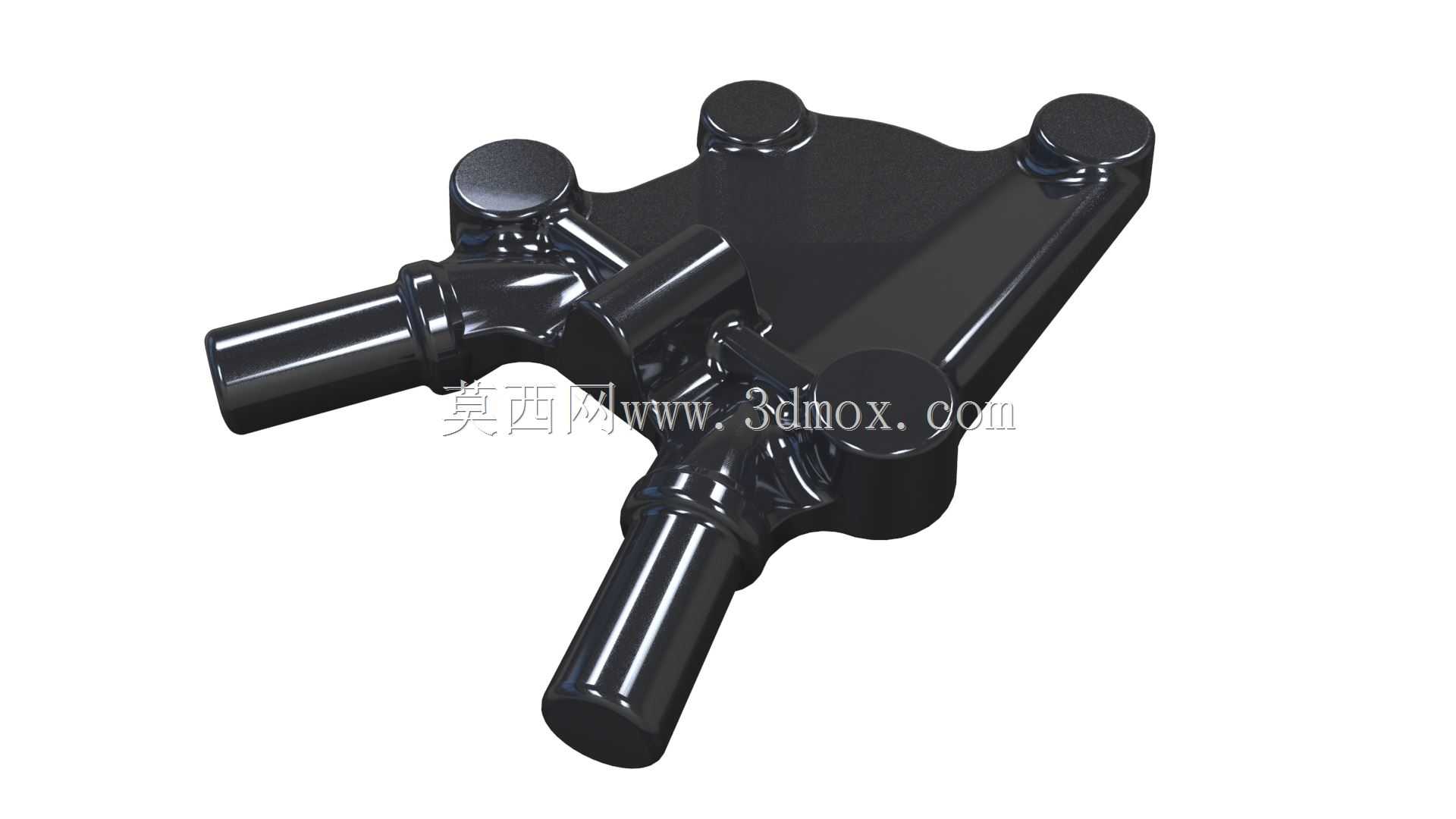

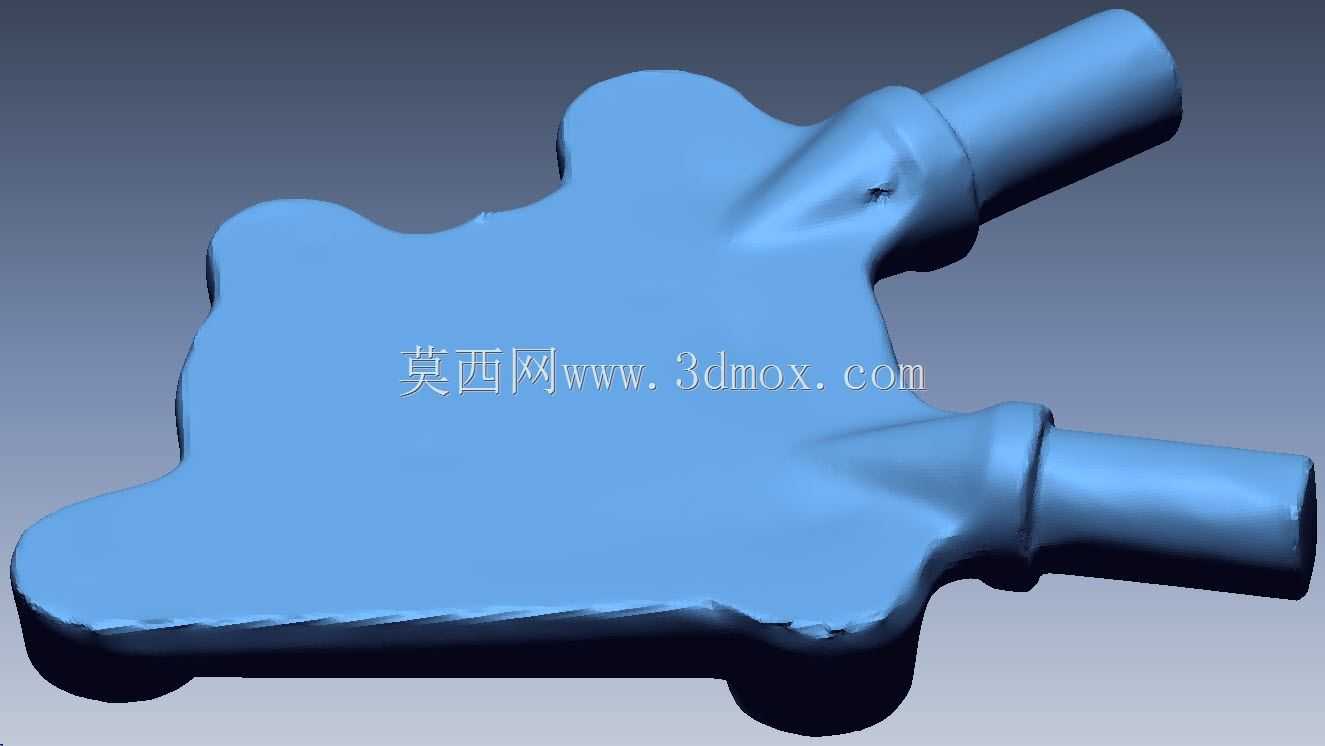

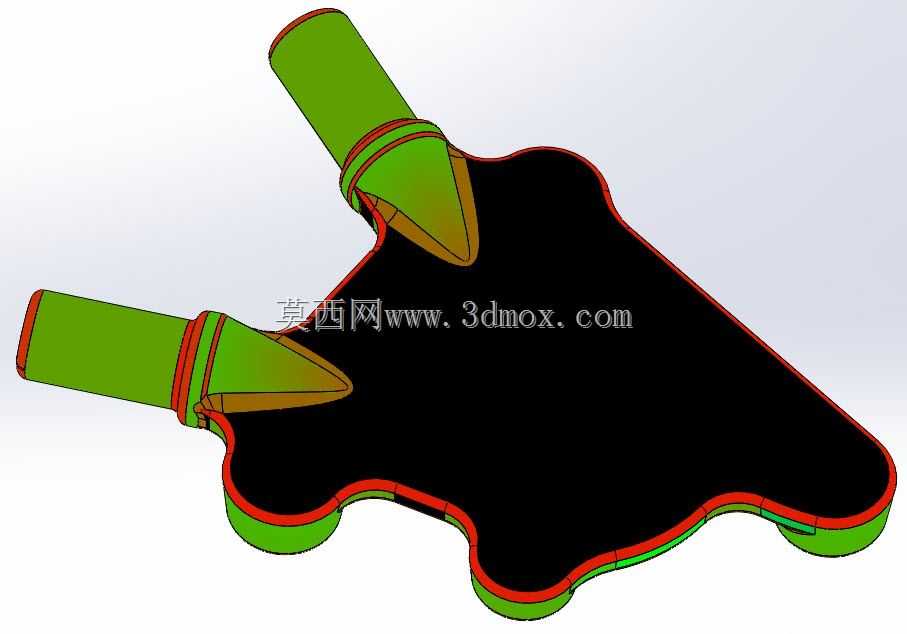

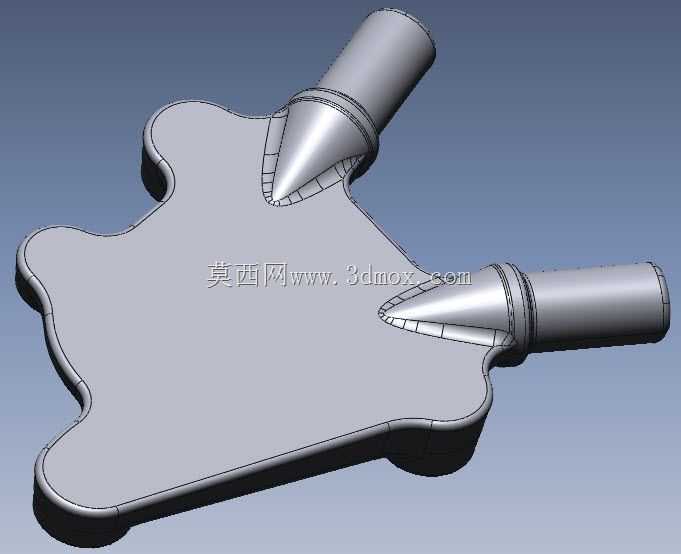

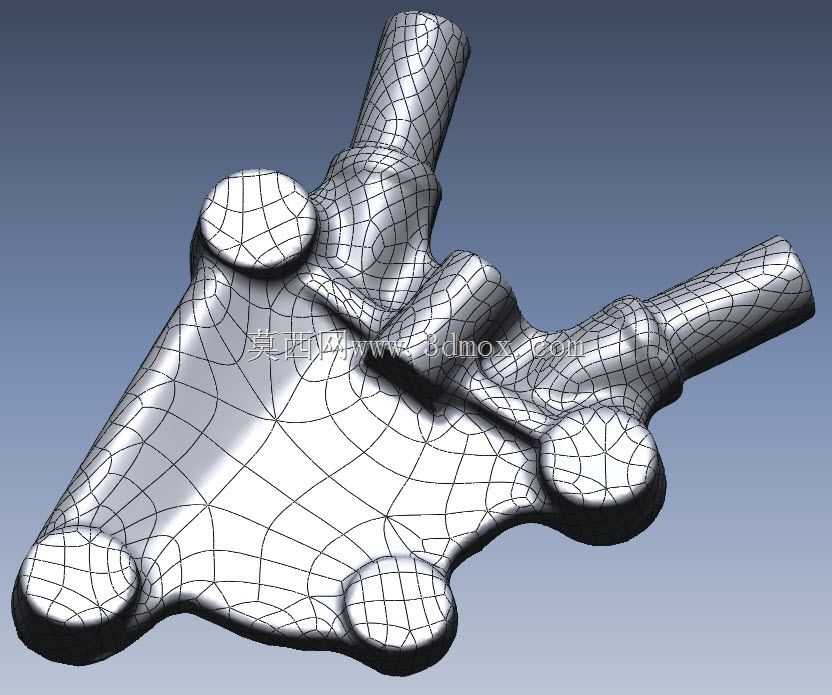

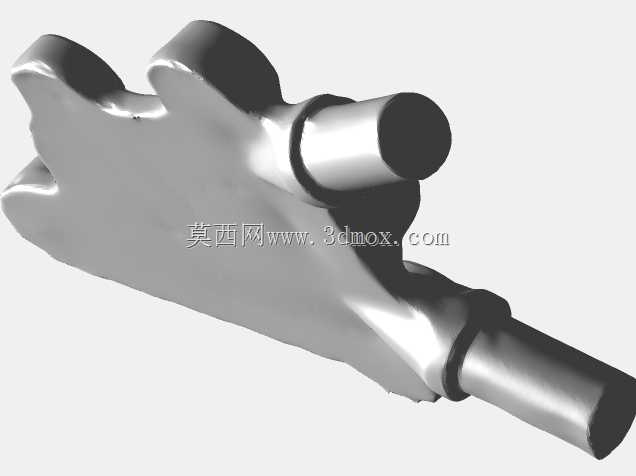

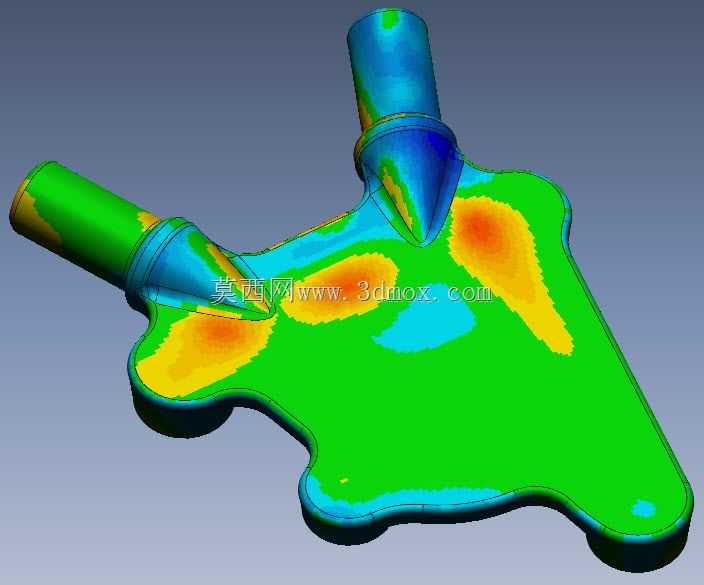

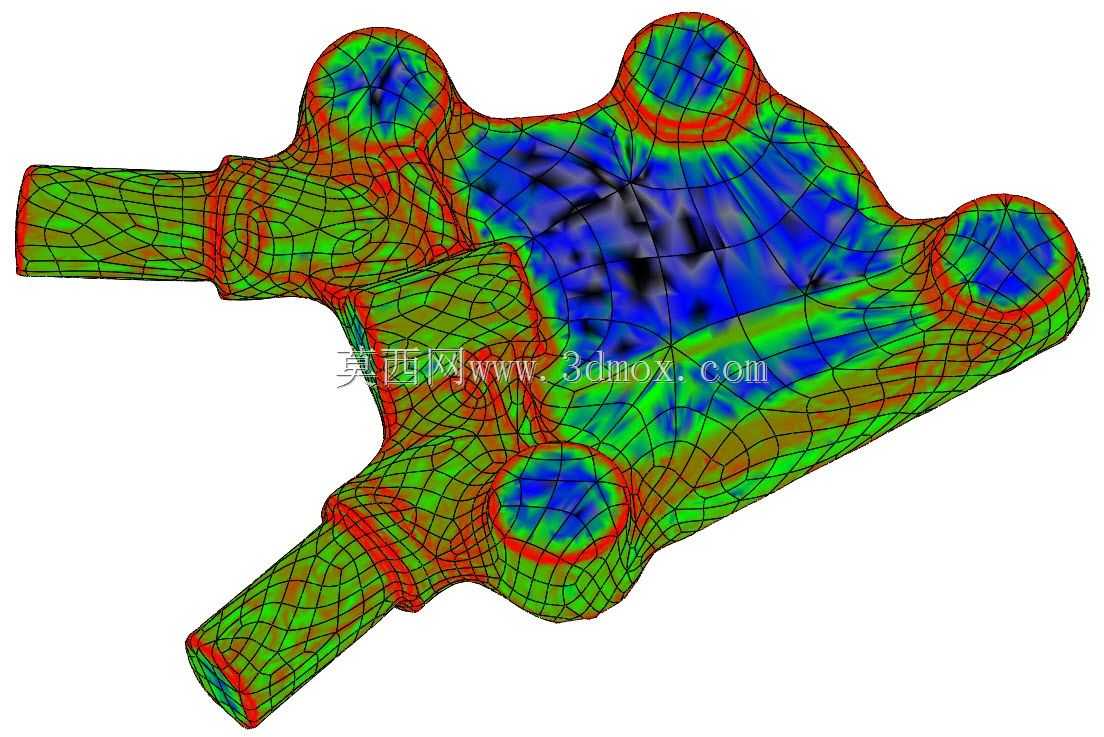

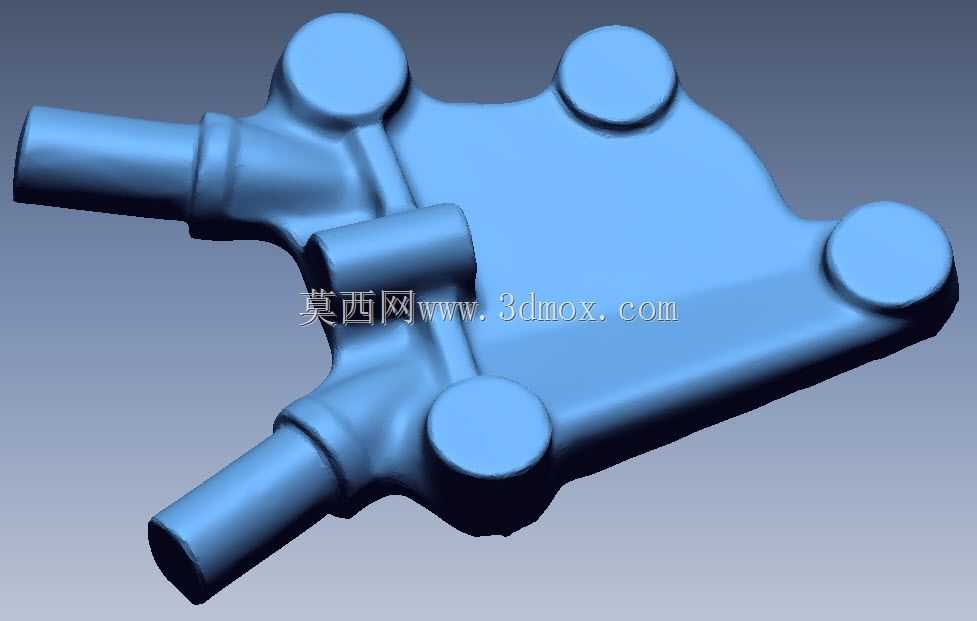

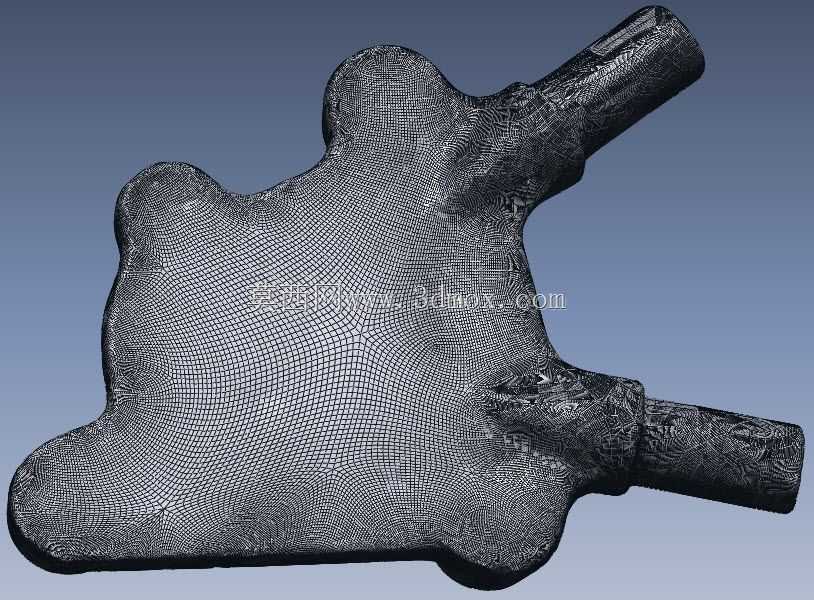

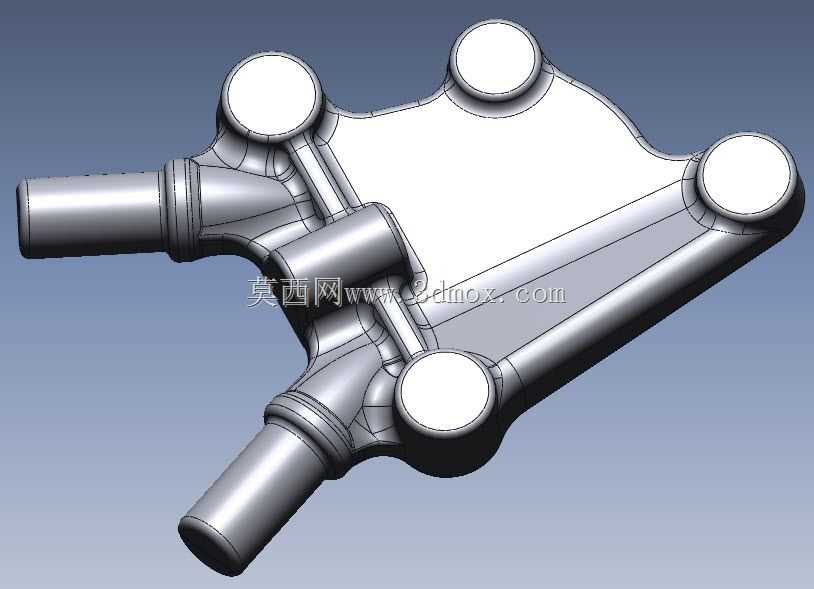

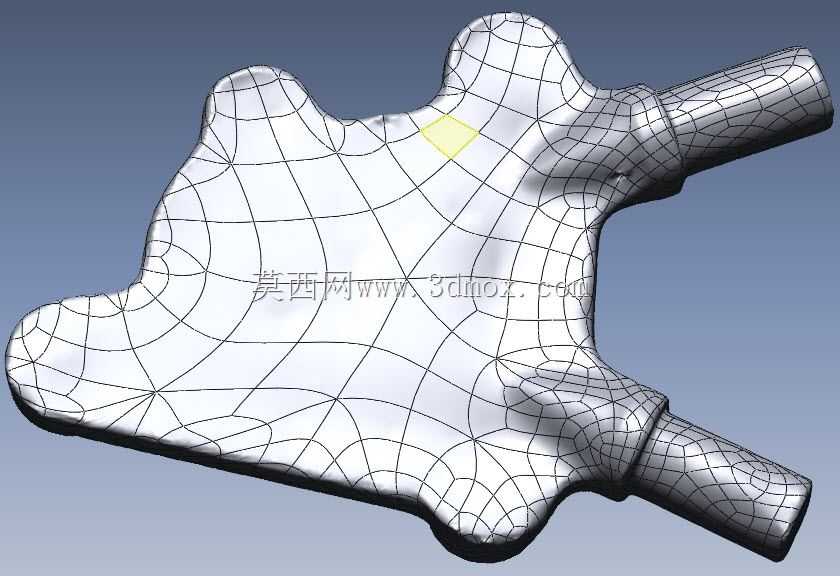

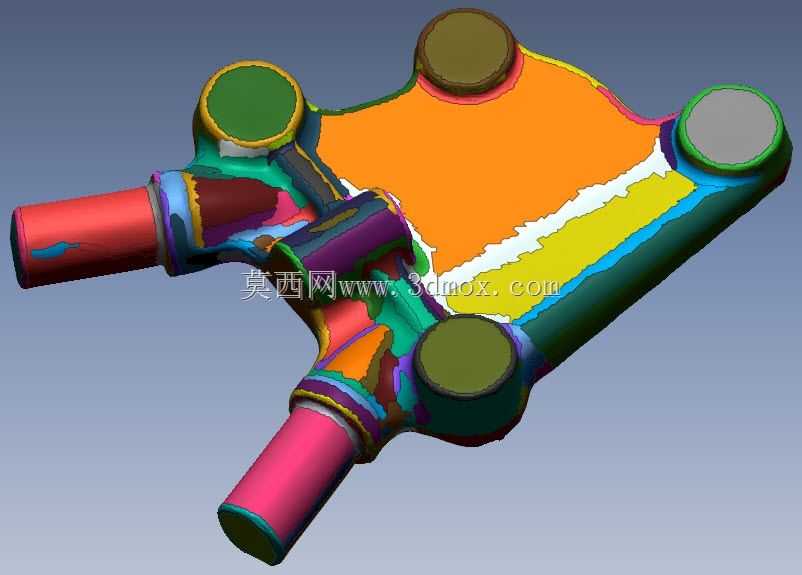

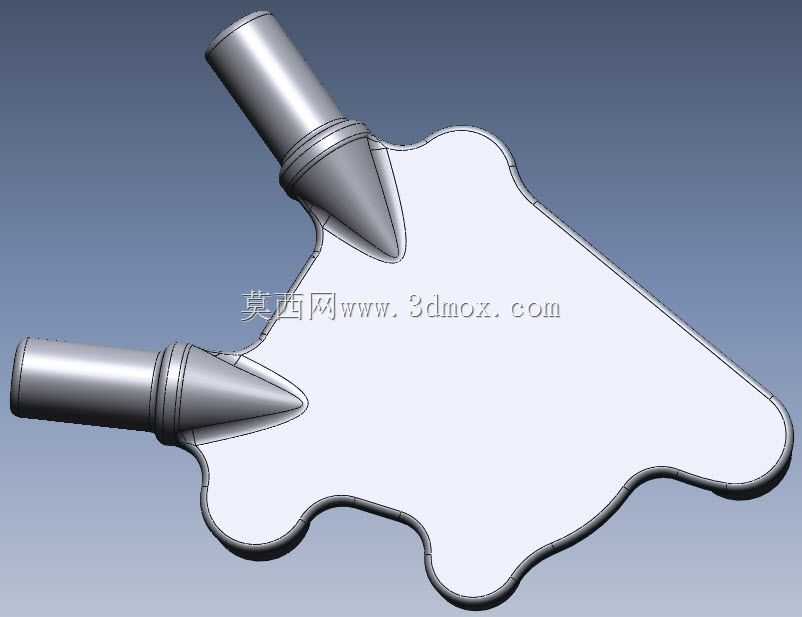

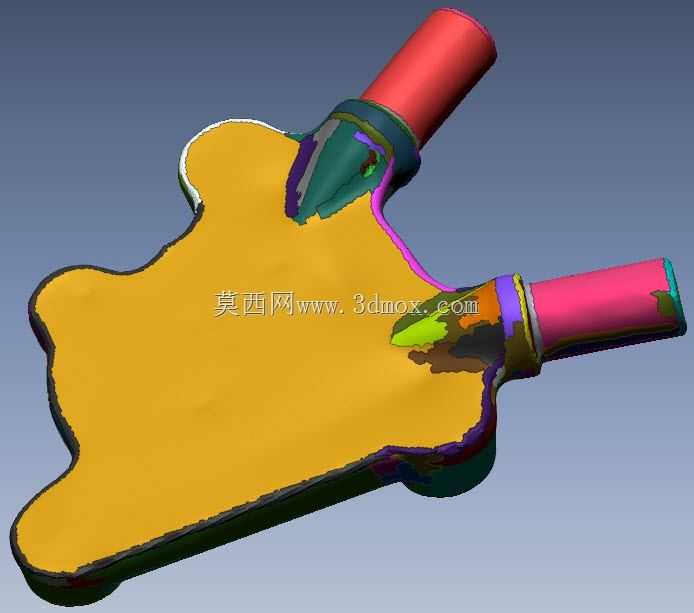

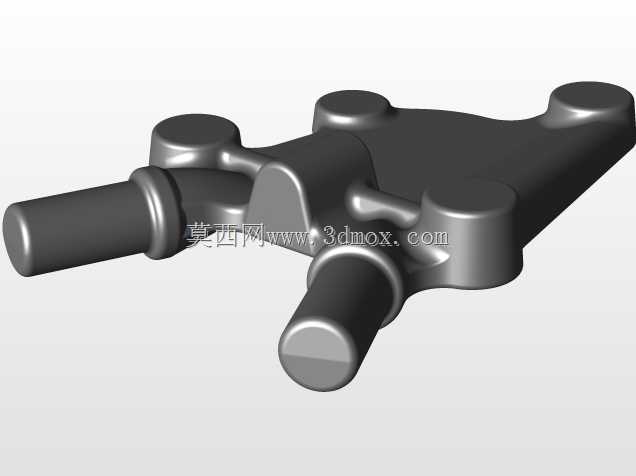

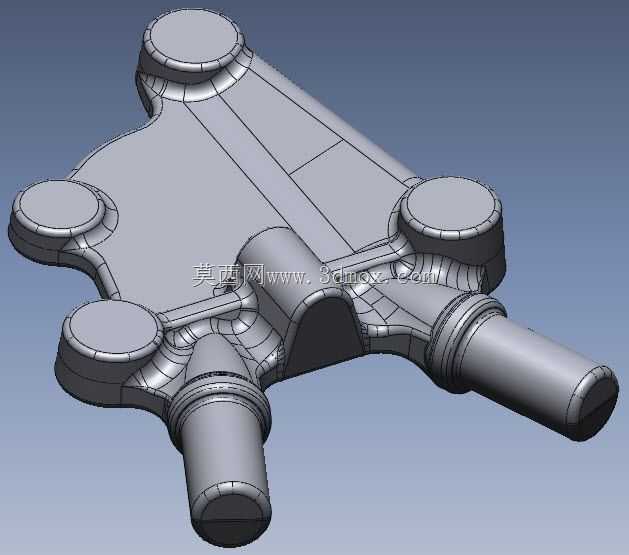

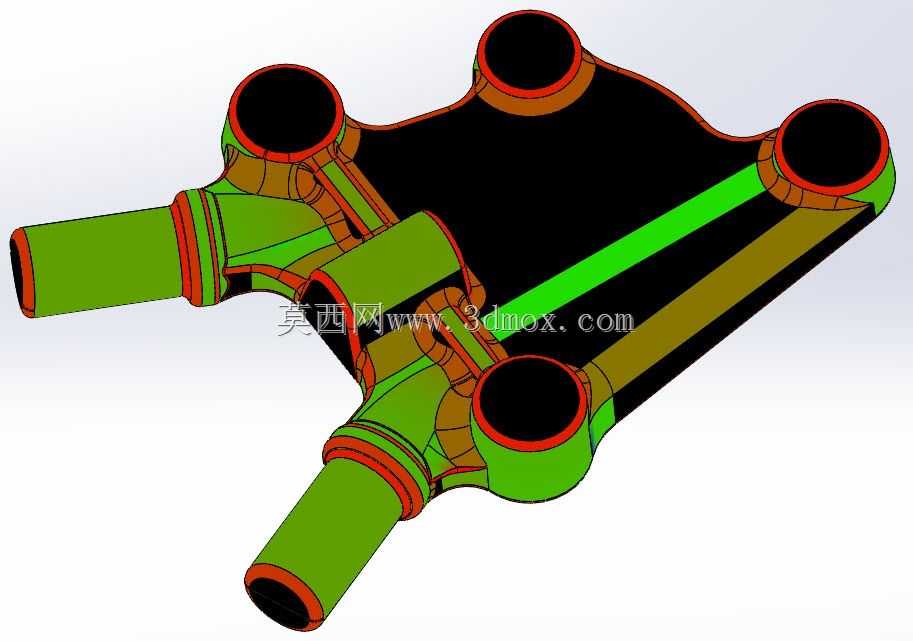

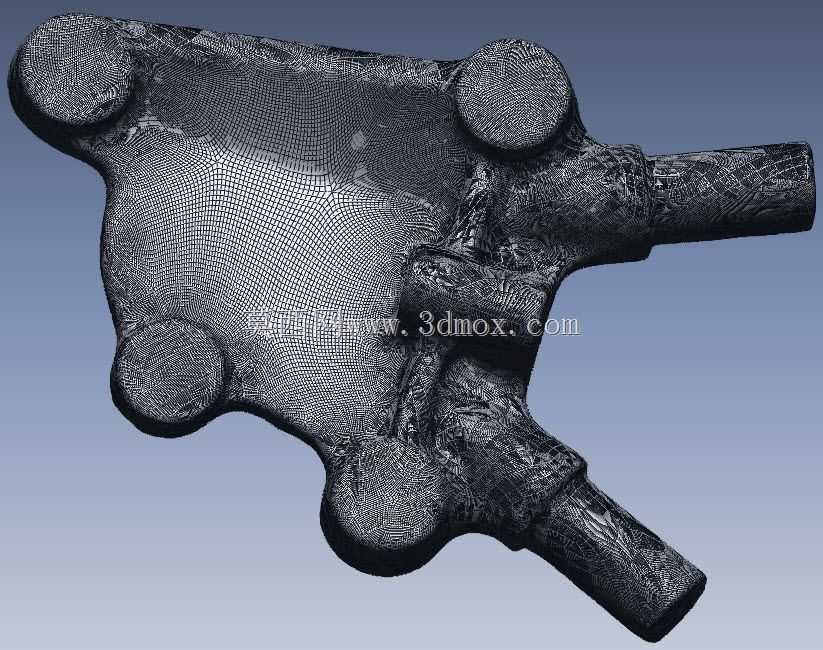

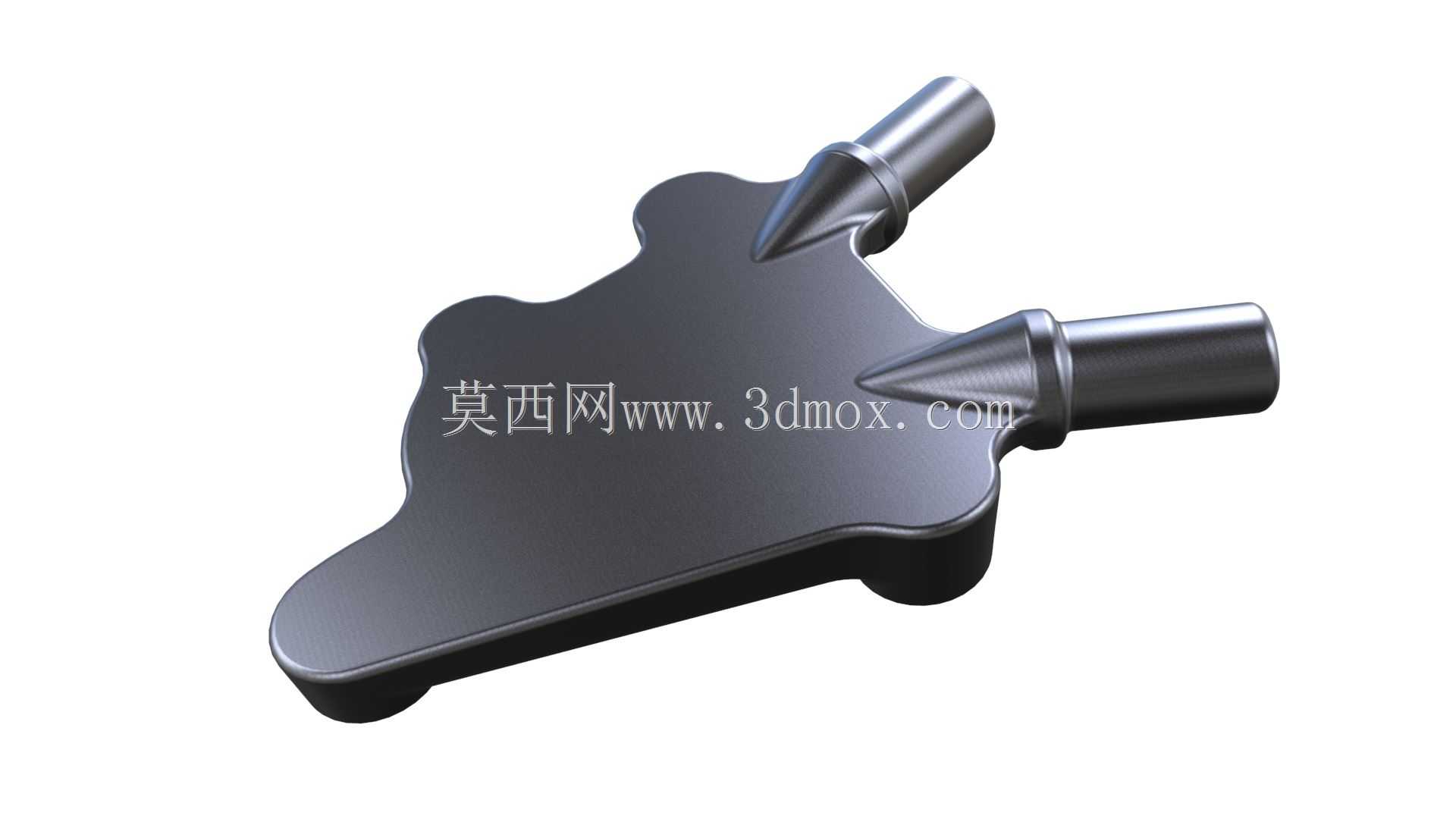

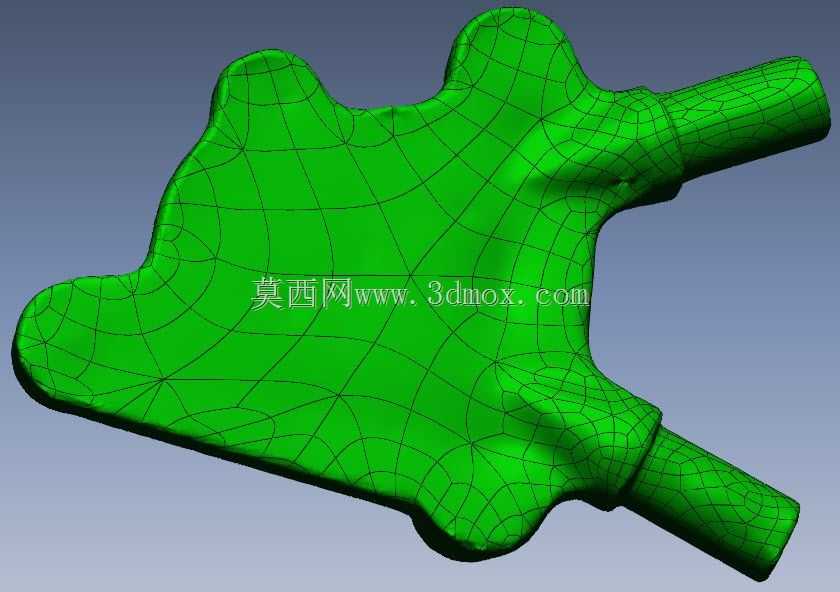

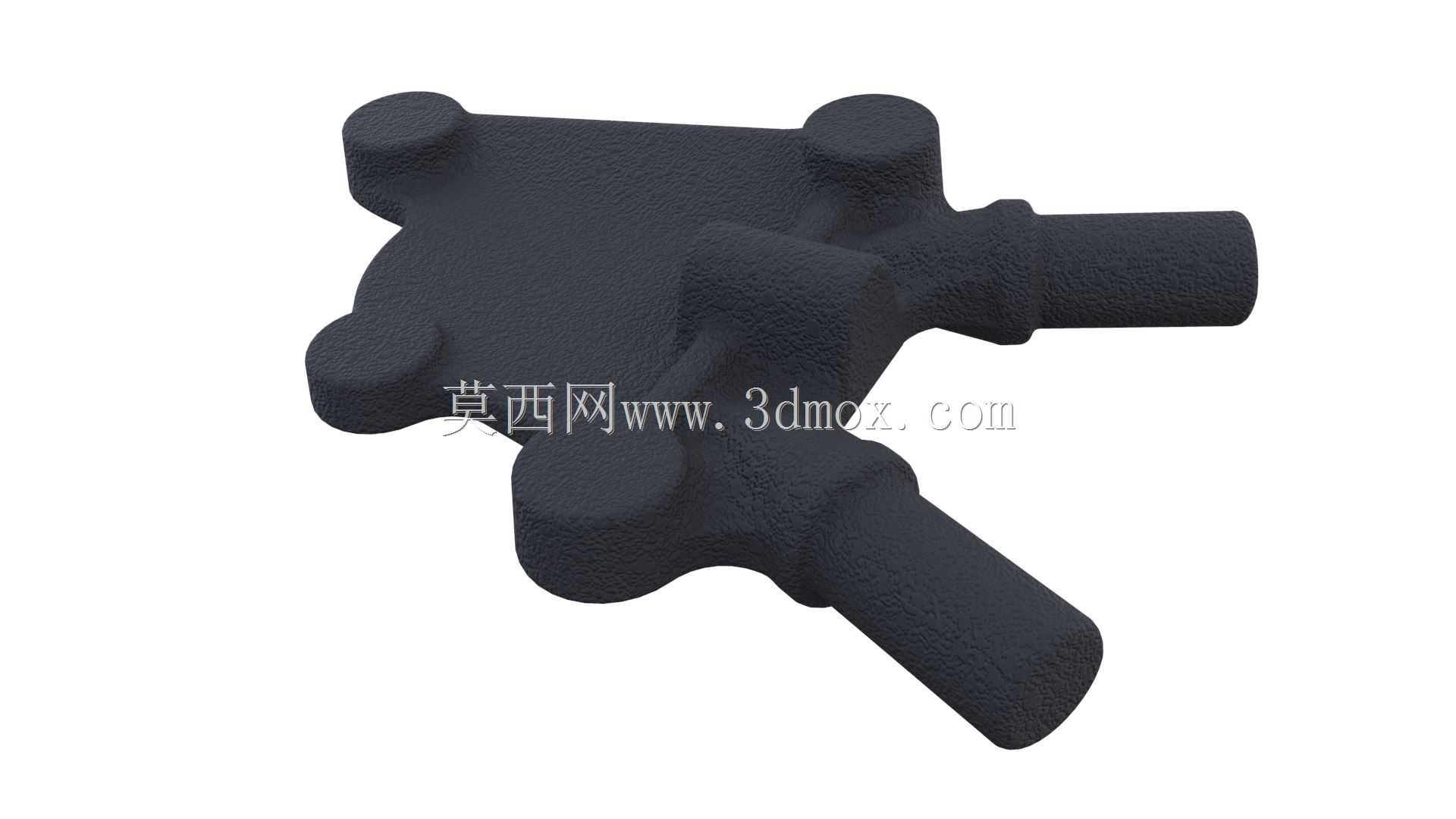

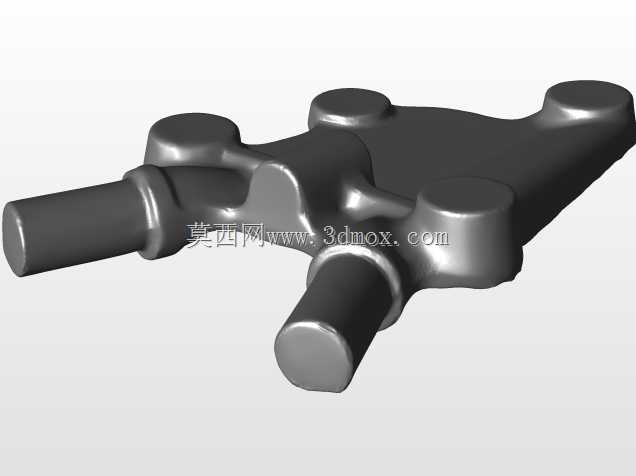

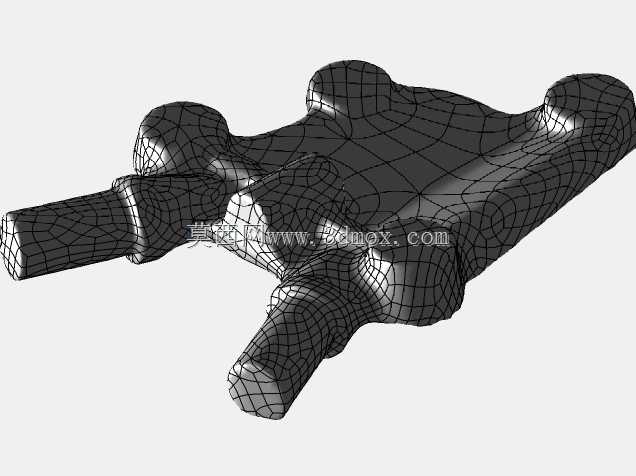

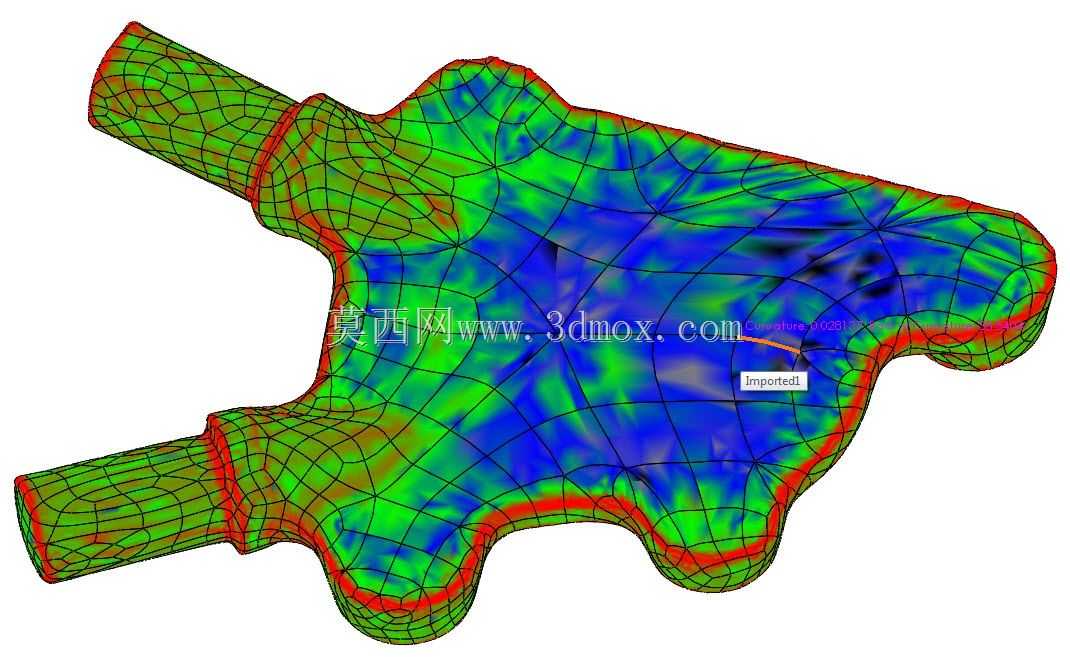

该铸造支架属于工业机械领域常用的金属承力结构件，广泛应用于中小型动力设备、传动模组以及工业管线的支撑固定场景，在实际生产中承担载荷分散、部件定位、振动缓冲的核心作用，是连接主体设备与外接功能组件的关键受力部件。从实际应用场景来看，这类支架多部署在存在持续机械振动、温湿度波动的工业作业环境中，因此结构设计需要兼顾力学承载性能与铸造工艺可行性，避免出现应力集中、拔模受阻、壁厚不均等生产或使用隐患。本次逆向重建工作以扫描获取的原始点云数据为基础，首先完成扫描数据的对齐校准，消除多视角扫描带来的拼接错位问题，通过网格草图绘制与自动拟合功能，逐步完成从三角网格面到参数化实体的转化，过程中针对原铸件自带的拔模角度做了精准还原，同时对扫描过程中产生的表面噪点、残缺区域做了合理补全，确保重构后的模型既贴合原铸件的实际尺寸形态，又满足后续工程修改、仿真分析的使用需求。从结构特性来看，该支架采用多支耳延伸的异形结构，不同方位的连接凸台分别对应不同外接部件的安装需求，各安装面的平面度、连接孔的位置度都在重构过程中做了精度校验，通过偏差分析对比重构模型与原始扫描数据的尺寸差异，将整体拟合误差控制在工业生产允许的公差范围内；同时通过曲率分析、等应力线分析对模型的曲面过渡区域做了优化，消除原铸件可能存在的微小表面缺陷带来的应力集中风险，让重构后的实体模型既保留原铸件的全部功能结构，又具备更优的力学性能表现。在安装边界层面，模型完整还原了各安装孔的孔径、孔距以及安装面的相对位置，确保重构后的模型可以直接用于配套部件的装配干涉校验，也可作为后续模具修改、结构优化的基础参数载体，适配不同工况下的支架改型需求，为铸造生产的工艺迭代、备件替换提供精准的三维数据支撑。整个重构过程完整覆盖了从原始扫描数据处理到最终可编辑实体模型输出的全流程，针对带拔模角度的异形铸件逆向设计难点做了针对性处理，解决了扫描数据残缺、曲面拟合失真、特征边界模糊等常见逆向建模问题，最终输出的模型可直接导入主流三维工程软件开展后续的装配仿真、工程出图、工艺编排等工作。
