径向连接式机械压力测量仪表结构设计

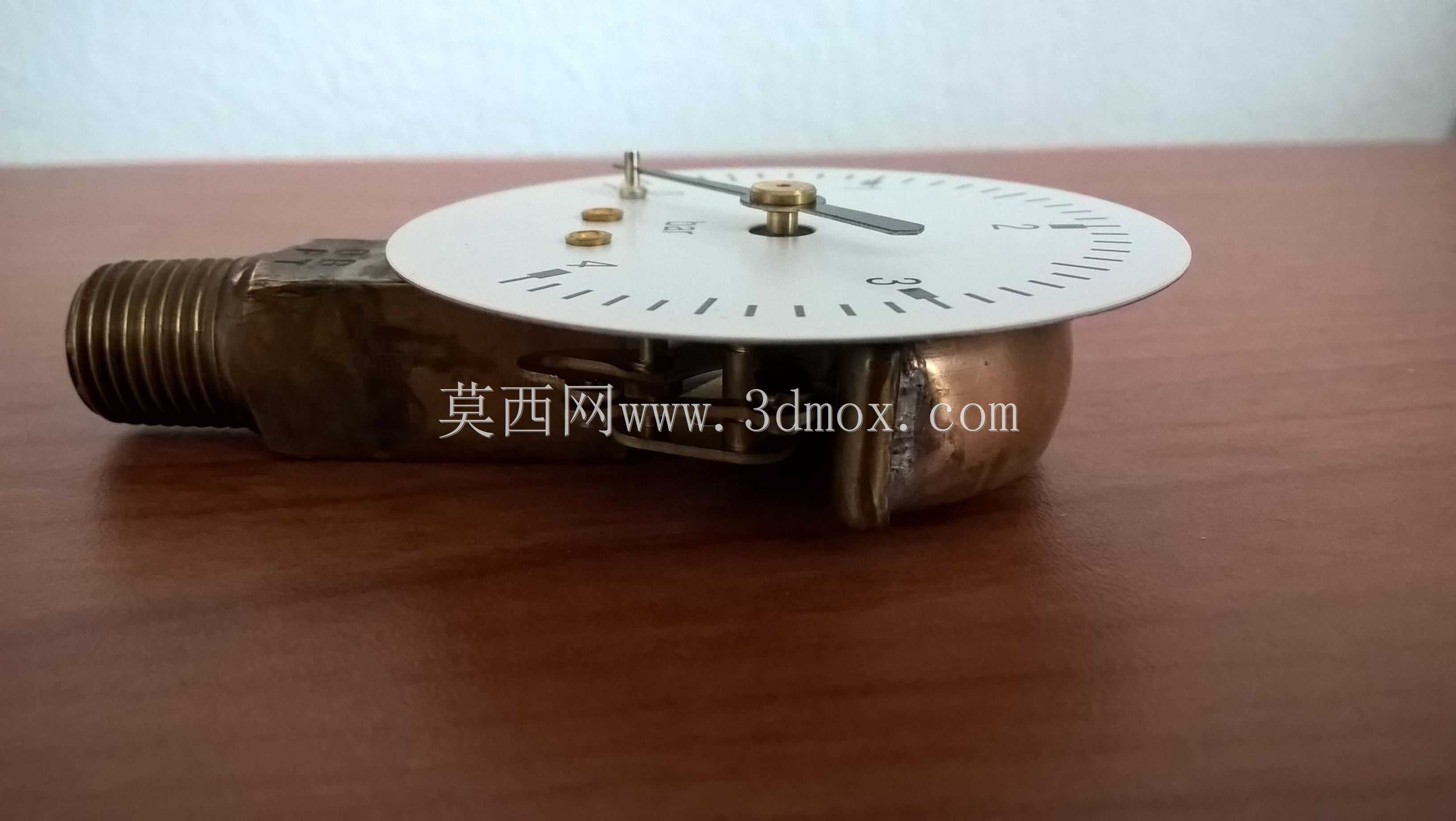

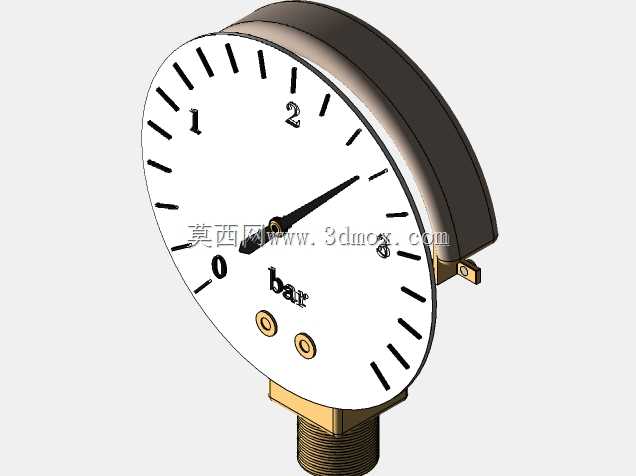

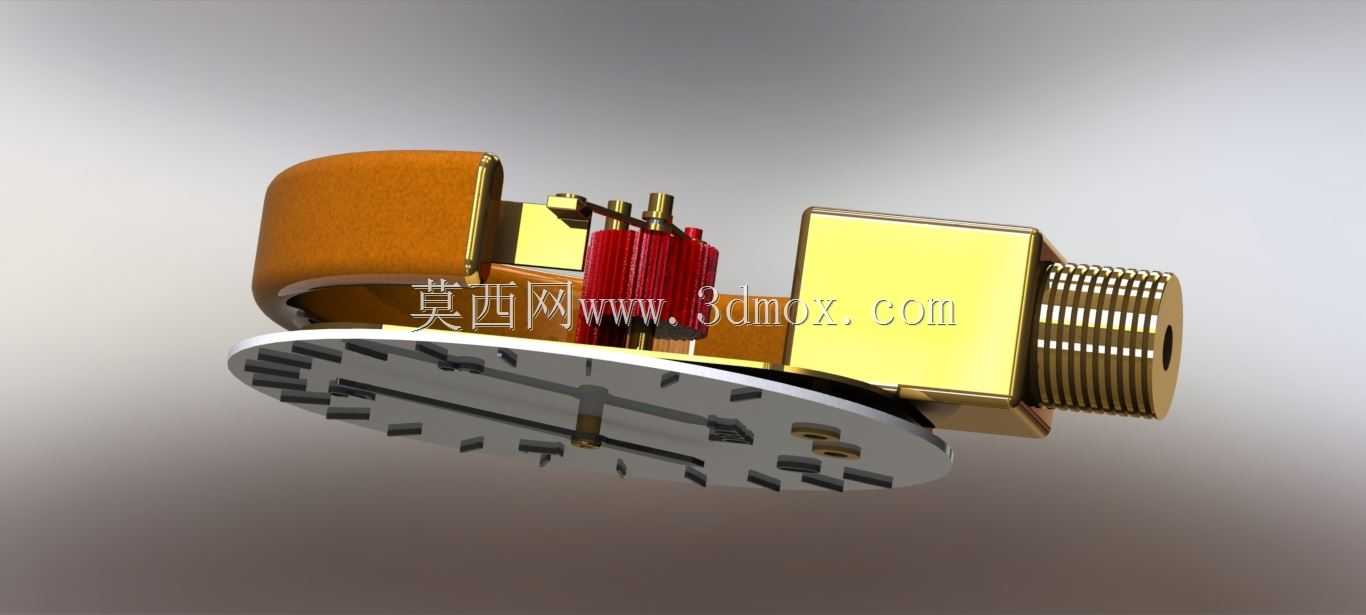

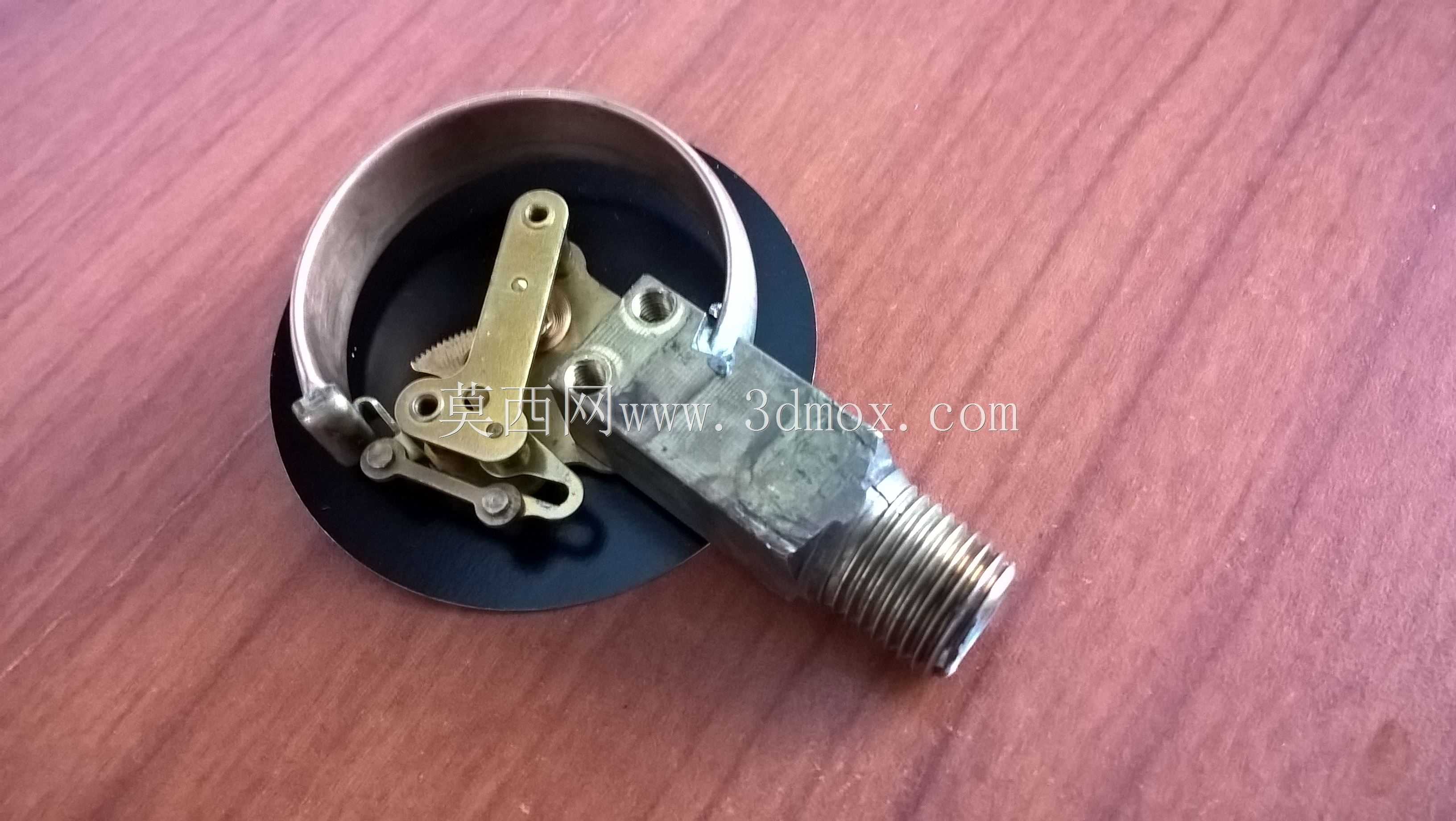

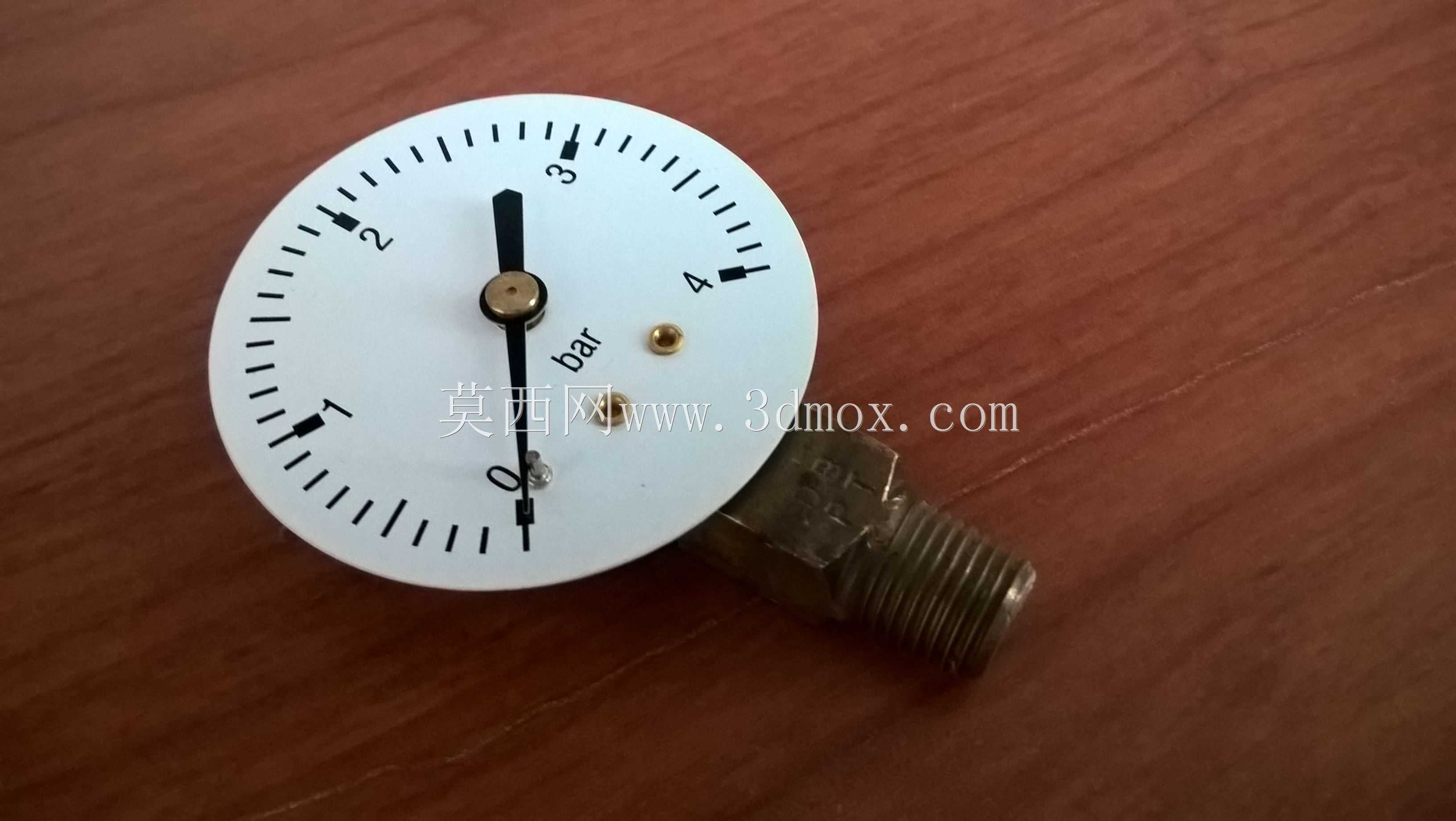

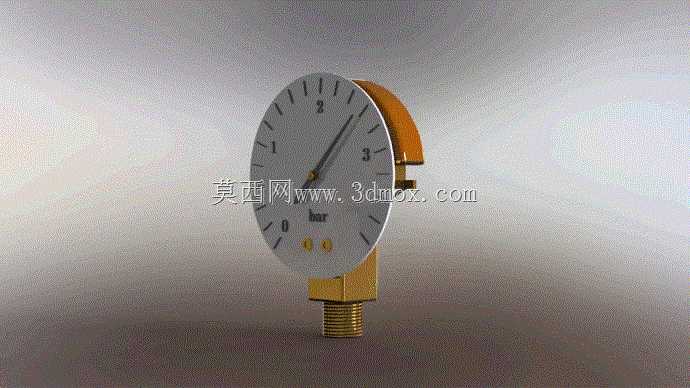

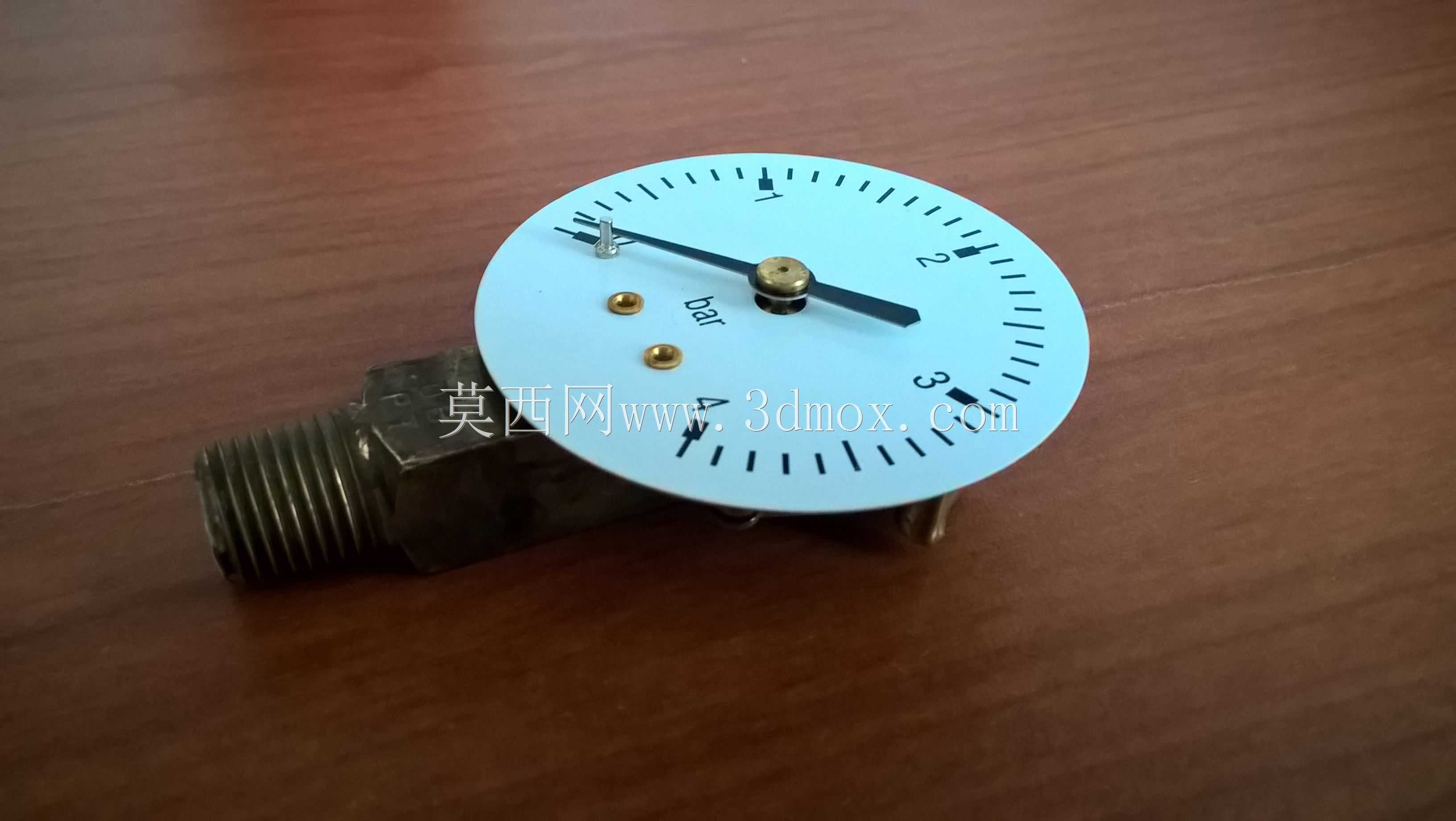

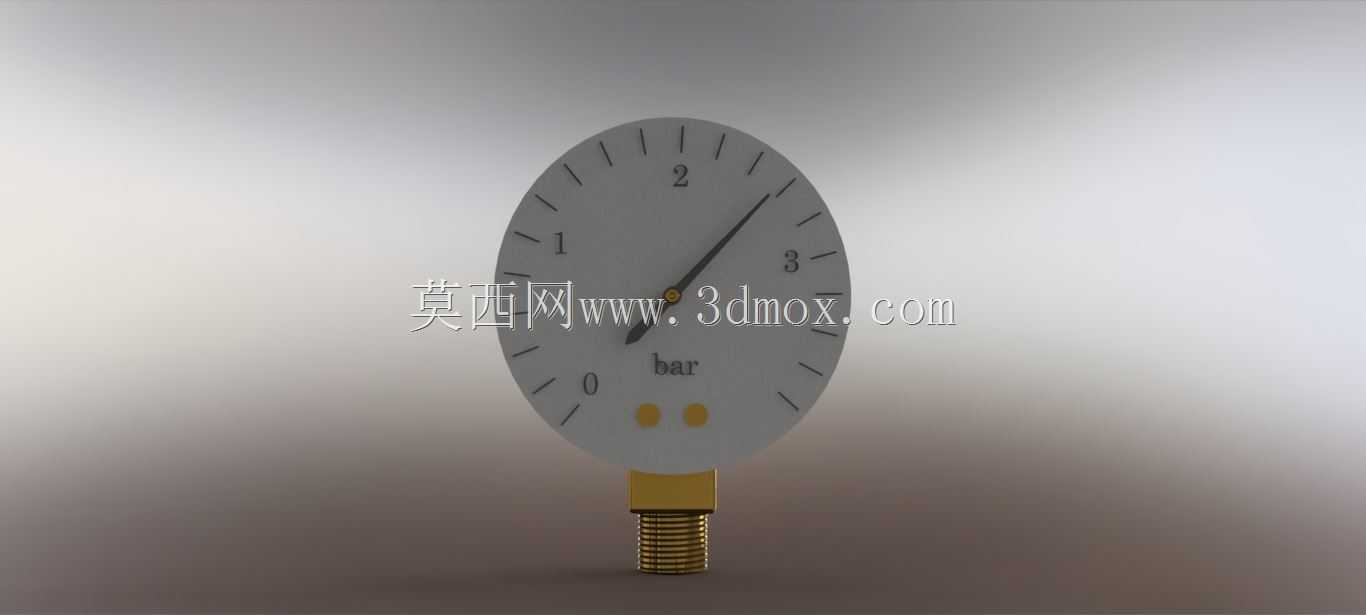

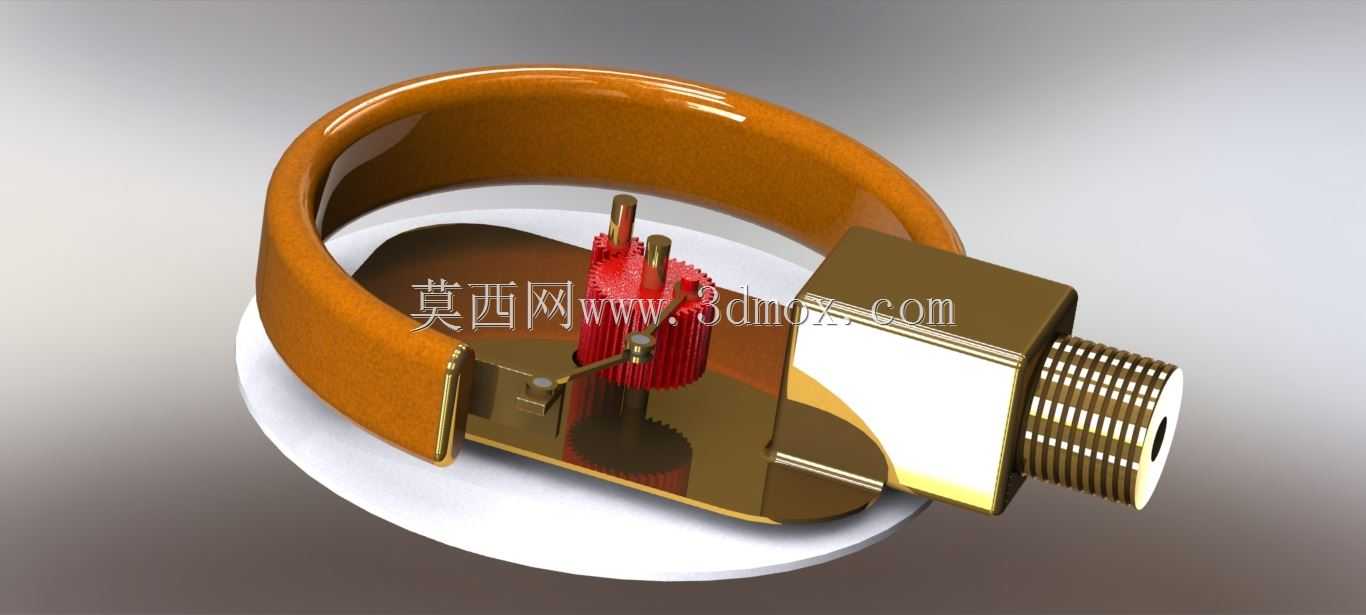

这款机械压力计是工业现场流体压力参数直读检测的核心基础元件，广泛应用在气动控制回路、低压液压系统、供水供气支线、小型实验设备台架、家用净水设备、空压机配套点位等场景，承担实时显示管路内部介质压力、反馈系统运行压力状态、辅助操作人员判断管路是否存在泄漏、堵塞、超压等异常工况的作用，无需外接供电即可依靠机械结构完成压力数值的直观指示，在断电、强电磁干扰的复杂工业现场也能稳定完成压力检测工作，可靠性远高于电子式压力检测装置。产品整体采用经典的径向安装结构设计，底部设置标准外螺纹连接接头，可直接与带对应内螺纹的管路接口旋合固定，无需额外转接支架即可完成安装，安装时仅需保证表盘朝向操作人员便于观察的方向即可，不会额外占用管路周边过多安装空间。表盘采用圆形对称布局，刻度标识均匀分布在表盘圆周区域，刻度范围覆盖常规低压检测场景的常用量程，指针通过中心转轴与内部弹性敏感元件联动，当介质压力进入接头内部的腔室后，弹性元件会在压力作用下产生对应形变，通过内部精密的齿轮传动放大机构带动指针偏转，精准对应到当前压力的刻度值，读数清晰直观，操作人员站在设备前方1米范围内即可快速识别压力数值。设计过程中充分考虑了现场使用的耐用性需求，表盘外侧设置硬质透明防护面，可阻挡现场粉尘、水渍接触表盘刻度与指针，避免长期使用后刻度污损无法读数；表壳后侧设置弧形防护结构，可保护内部传动机构不受外力磕碰损坏，同时兼顾整体外观的协调性。整体结构紧凑，表盘直径适配常规工业仪表的通用安装尺寸，接头螺纹规格符合通用管路连接标准，可直接替换同规格的老旧损坏压力计，无需对现有管路接口进行改造，适配性极强。内部传动结构经过阻尼优化设计，可有效过滤管路内介质压力的小幅脉动干扰，避免指针频繁抖动影响读数准确性，同时延长内部传动零件的使用寿命，在常规工况下可长期保持稳定的检测精度，减少日常维护校准的频次。
