多鳍片组合式铝型材散热结构

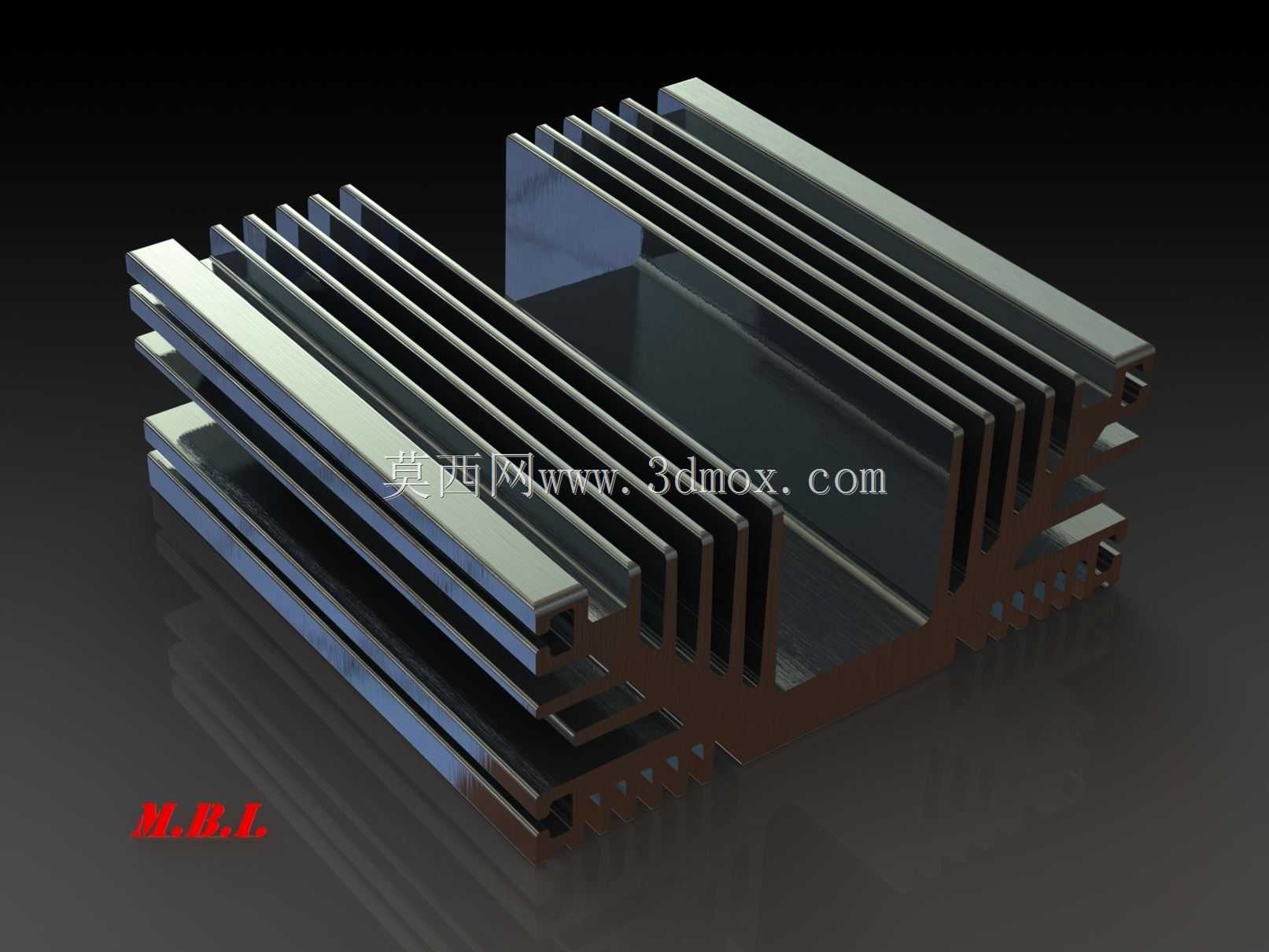

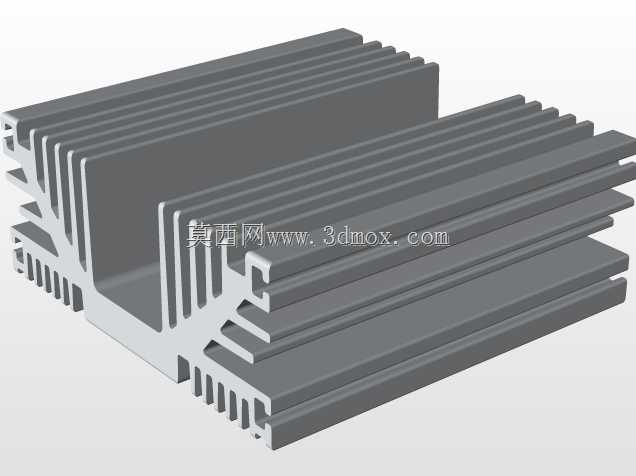

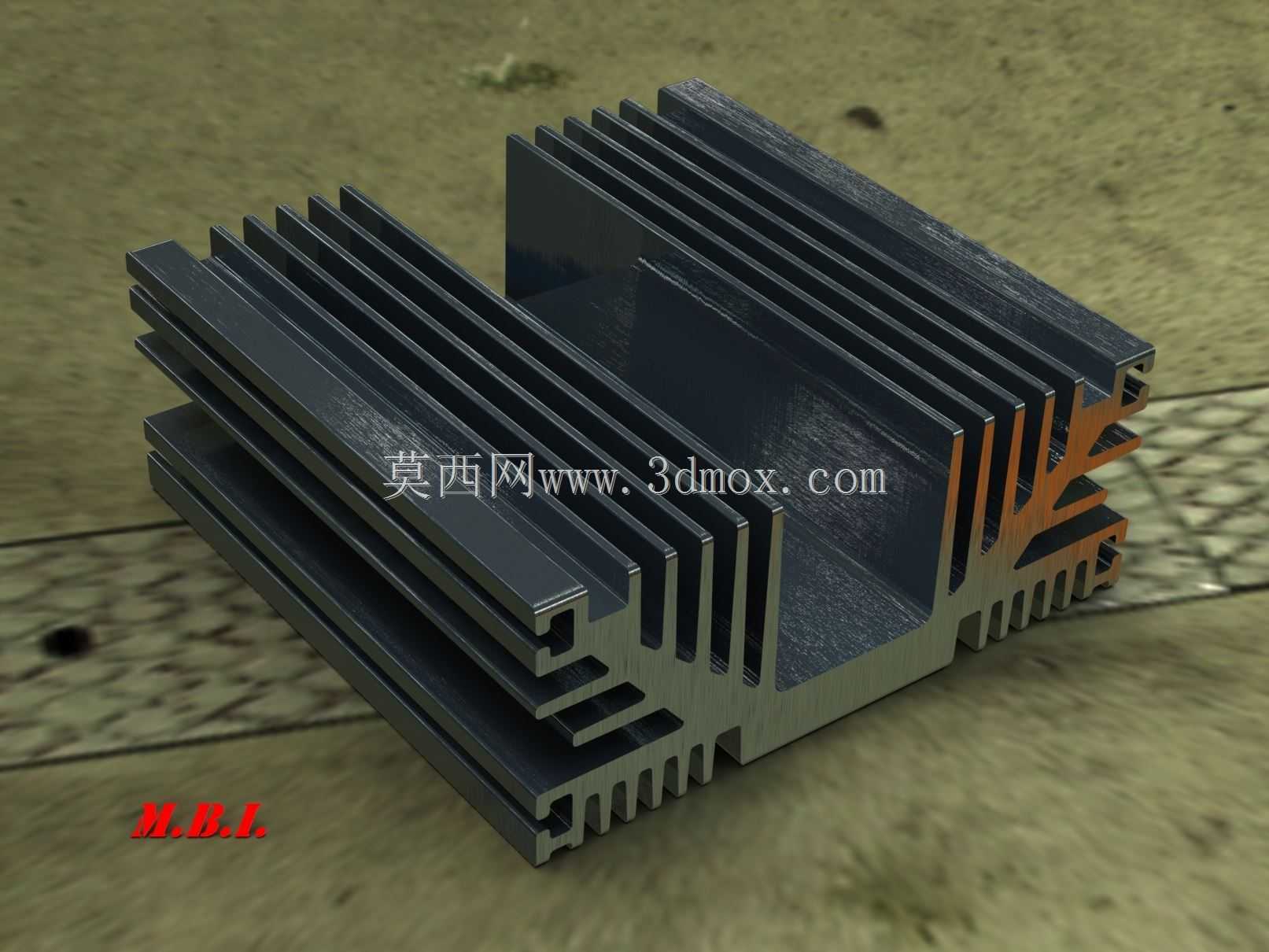

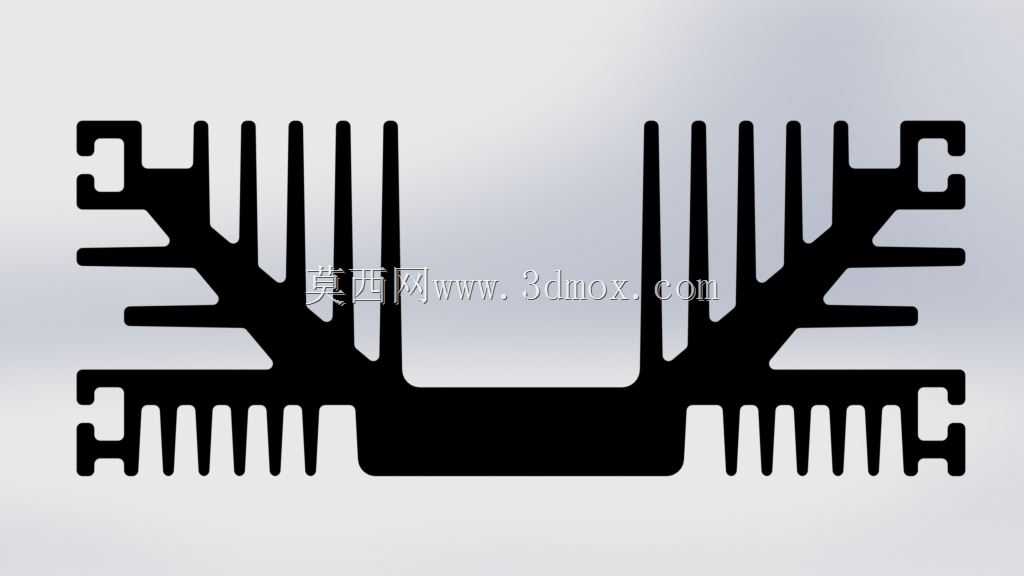

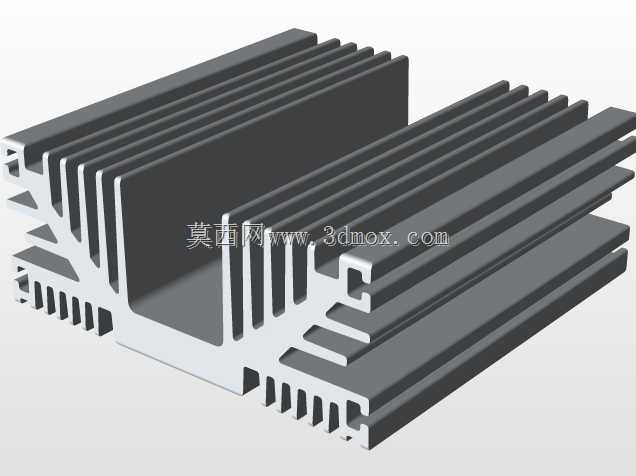

该散热结构主要面向中小功率电子器件、工控板卡、功率模块的被动散热场景，在无强制风冷的密闭工控机箱、户外通讯终端、小功率电源模块等安装环境中，能够通过自身结构完成热量的传导与扩散，避免核心器件因积热出现性能衰减、寿命缩短甚至过热烧毁的问题。不同于常规平板式散热结构，该产品采用高低错落的多组鳍片组合布局，主体基座预留了与发热器件贴合的平整安装面，能够保证与发热源的充分接触，降低接触热阻，基座两侧延伸出的卡接结构可直接适配标准导轨安装，也可通过预留的锁付孔位完成螺丝固定，无需额外定制安装支架，适配多数常规电子设备的内部安装空间。在设计思路上，该结构充分利用了铝型材挤压成型的工艺特性，所有鳍片与基座为一体成型结构，不存在拼接带来的热阻断层，不同高度的鳍片形成了错落的空气流通通道，即便在密闭空间内，也能利用冷热空气的密度差形成自然对流，提升整体散热效率。鳍片端部做了微齿状开槽处理，在不增加整体外形尺寸的前提下，进一步扩大了与空气的接触面积，同时开槽结构能够破坏鳍片表面的空气边界层，让自然对流的换热效率得到进一步提升。从安装边界来看，该散热结构的整体外形为规整的类矩形，基座厚度经过优化，既能够保证热量在基座平面内快速扩散，让每一片鳍片都能参与热交换，也不会占用过多的设备内部垂直空间，两侧的卡接结构尺寸符合常规工业安装标准，可直接卡入标准宽度的安装导轨，锁付孔位的间距适配多数功率器件的安装孔距，安装时仅需在发热器件与基座接触面均匀涂抹导热硅脂，即可完成装配，无需复杂的调试工序。在实际使用过程中，该结构可适配持续发热功率在15W以内的各类电子器件，鳍片表面做了阳极氧化处理，既能够提升表面的热辐射能力，也能避免长期使用过程中出现氧化锈蚀，保证散热性能的长期稳定，错落的鳍片布局也避免了常规等长鳍片容易积灰的问题，缝隙间的空气流动可带走浮尘，降低后期维护的频次。
