带保险销螺栓型弓形起重卸扣结构设计

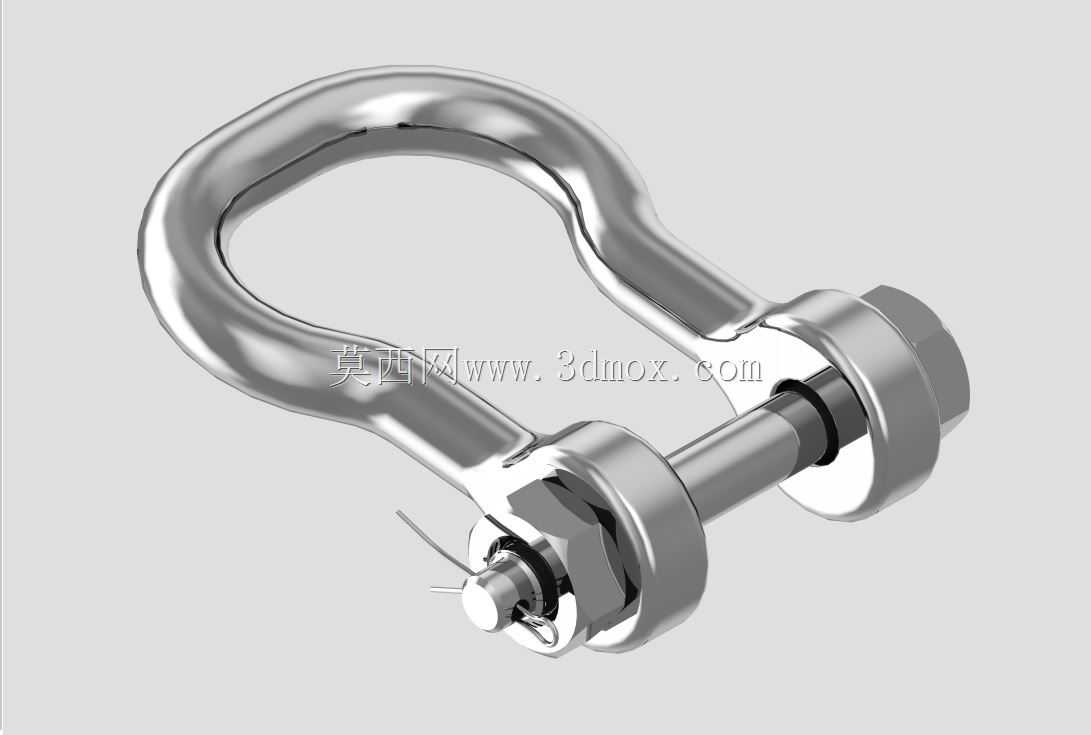

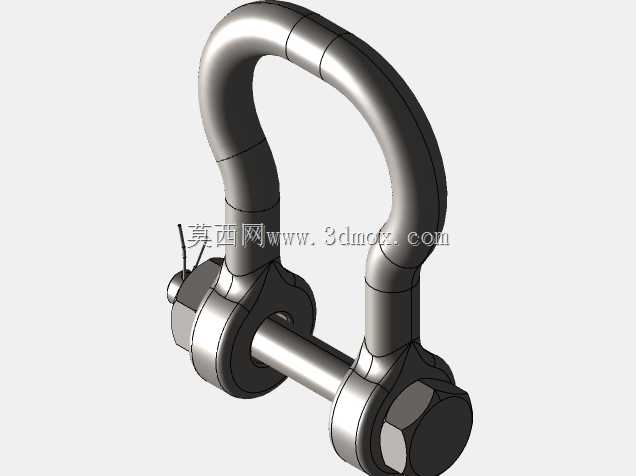

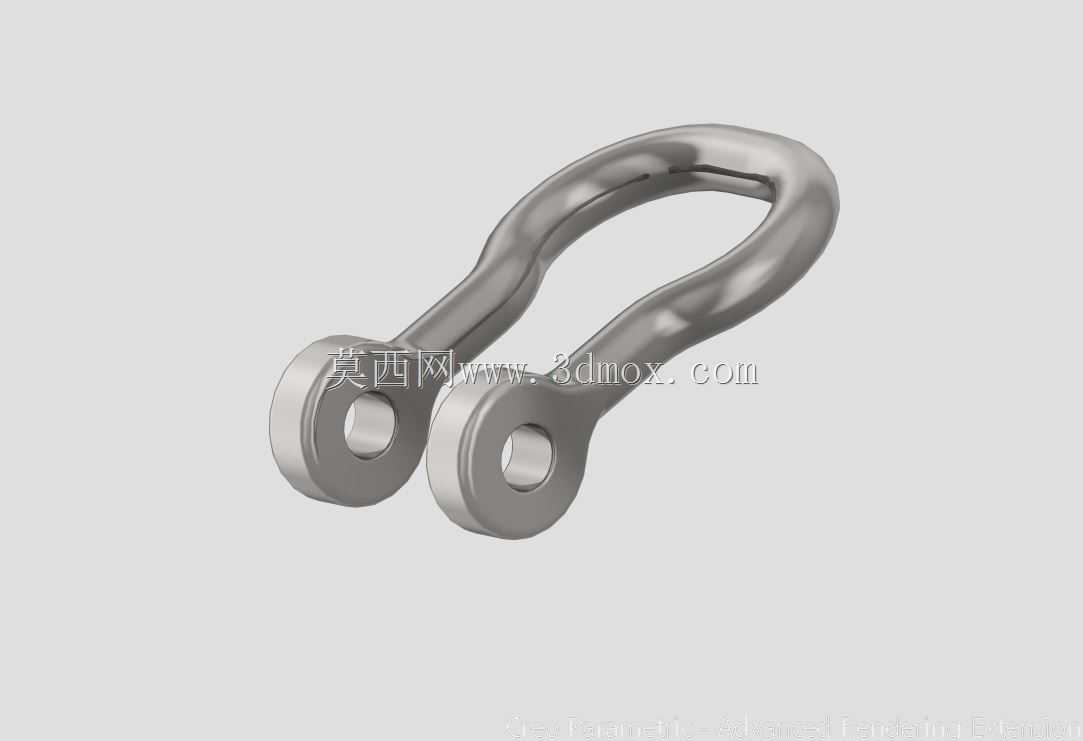

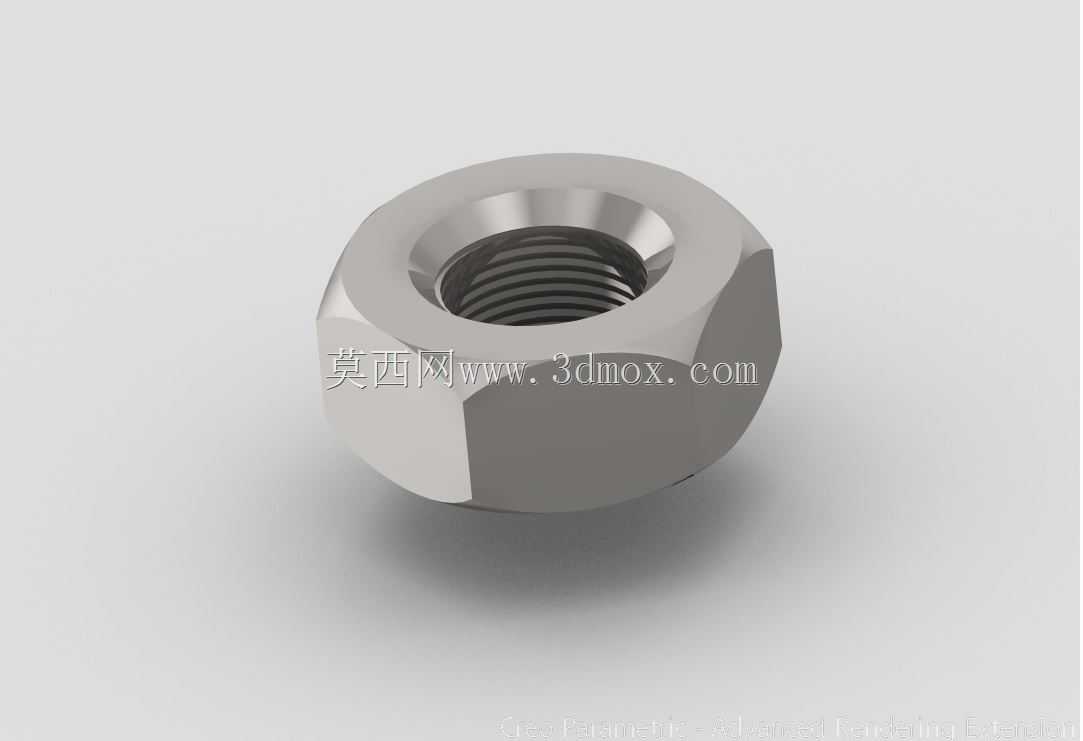

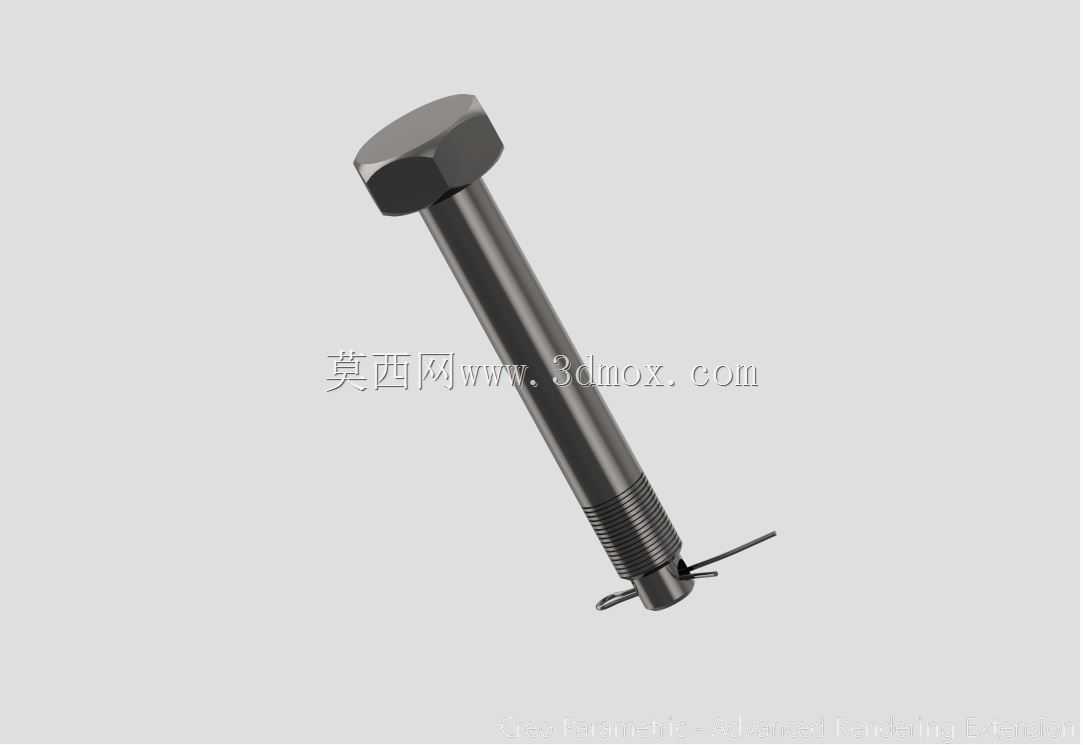

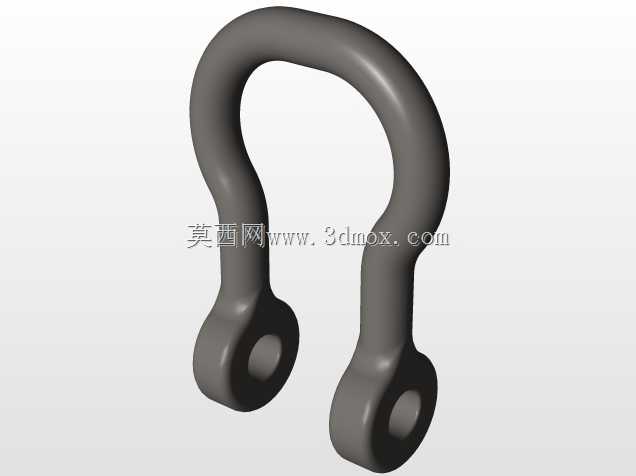

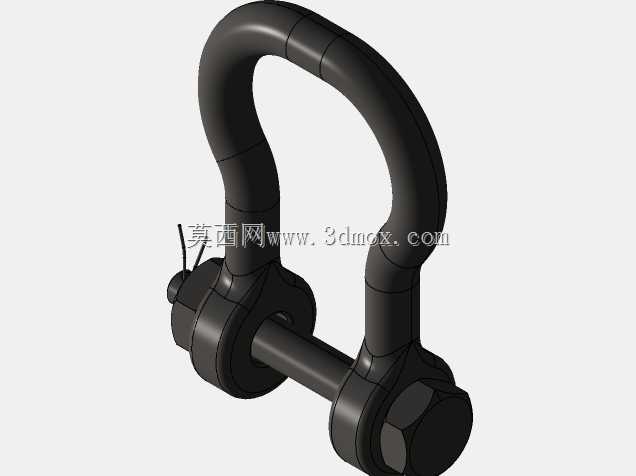

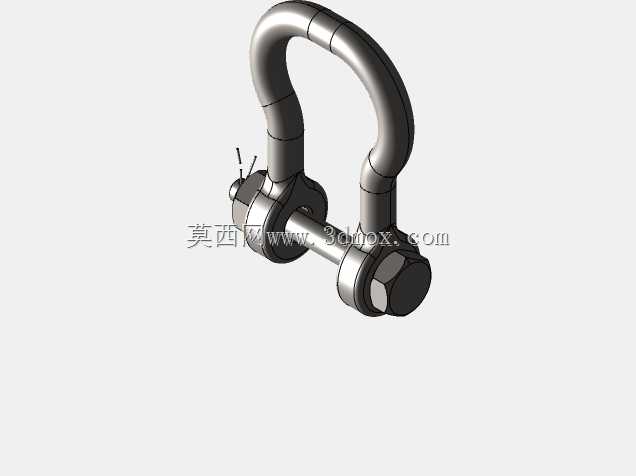

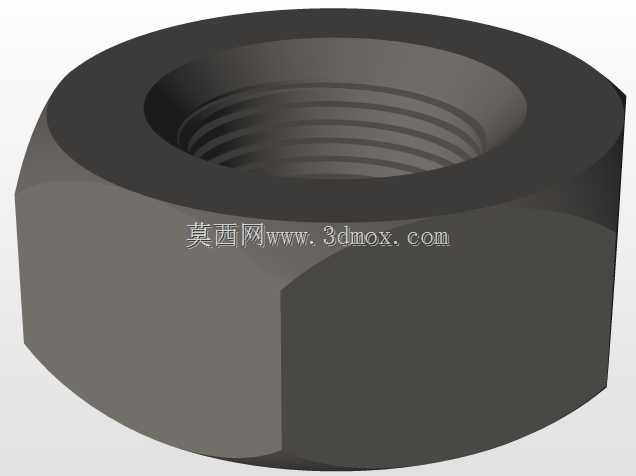

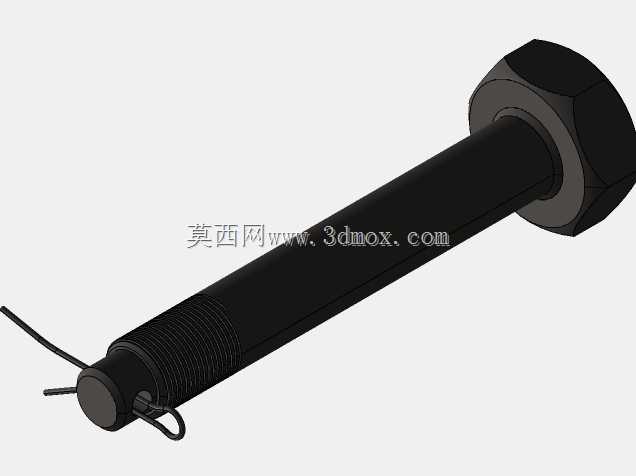

这款弓形卸扣是起重吊装、索具连接场景中应用极为广泛的受力连接件，常被用于港口货物装卸、重型设备移位、户外高空作业挂载、钢结构安装对接、船舶系固牵引等场景中，作为钢丝绳、吊装带、链条与被吊重物之间的核心衔接部件，承担荷载传递的关键作用，是吊装作业中保障受力链路可靠的基础五金构件。该卸扣采用经典的弓形弯环设计，相比直型卸扣拥有更大的内部容纳空间，能够同时容纳多根吊索、不同规格的吊环连接件，适配更复杂的吊装挂载角度，在受力时弯环的弧形结构能够将荷载均匀分散到环体周身，避免直角结构带来的应力集中问题，大幅提升动态荷载下的结构抗疲劳性能。产品采用螺栓式横销搭配开口保险销的锁止结构，横销与弯环两端的销孔采用精密间隙配合，安装时将横销穿过弯环两端的同轴销孔后旋入配套螺母，再将开口保险销穿入横销端部的径向销孔并掰开销脚，即可彻底避免作业过程中螺母受振动、荷载晃动出现回旋松脱的问题，相比螺纹直接拧入环体的卸扣，这种带保险销的结构在高频振动、反复变载的吊装场景中拥有更高的锁止可靠性，不会出现横销意外脱出引发的吊装风险。在设计过程中，环体的截面直径经过严格的受力校核，根据额定荷载匹配对应的圆钢截面尺寸，弯环的内弧曲率经过反复优化，既保证吊索在环内有足够的活动角度，避免吊索与环体边缘出现硬折切割损伤吊索，也控制了环体的整体外形尺寸，避免过大的体积增加不必要的自重。横销的光杆段长度与弯环两端的耳部间距精准匹配，安装后螺母拧紧时不会出现环体耳部被过度挤压变形的问题，横销端部的保险销孔位置经过精确计算，保证螺母拧紧到位后销孔刚好露出螺母端面，方便保险销的穿装操作。在安装边界上，该卸扣的两个耳部外侧间距决定了配套吊耳的开口槽最小宽度，横销的直径决定了吊耳连接孔的最小适配直径，弯环的内圈净高和净宽决定了可容纳的吊索最大直径与挂载连接件的最大尺寸，实际使用时需要保证被连接件的受力方向与卸扣的承载平面一致，禁止侧向斜拉受力，避免环体承受额外的弯曲应力。整个卸扣的金属表面经过抛光镀锌处理，既能够提升构件的防锈耐腐蚀能力，适应户外、港口等潮湿作业环境，也能消除表面的加工毛刺与应力缺陷，避免表面微裂纹在长期受力下扩展引发结构失效。
